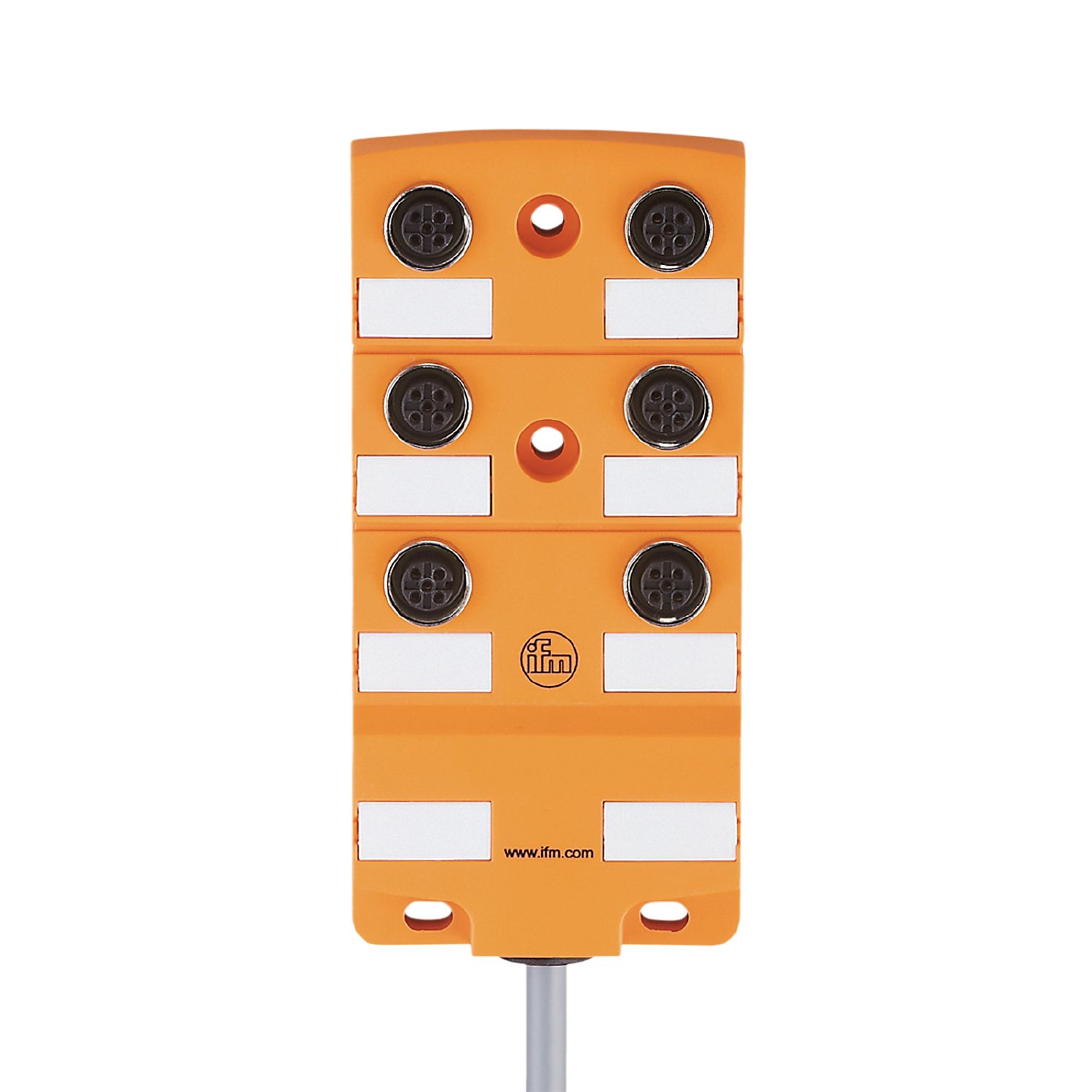

Répartiteur
EBC043
ZDO6H050MSS0010E15
Répartiteur
EBC043
ZDO6H050MSS0010E15
- Résistant aux huiles et aux lubrifiants
- Etanchéité permanente et fiable même en cas de montage sans outil
- Protection fiable du joint torique contre la destruction par butée mécanique
- Boîtier robuste pour l'utilisation dans des environnements industriels sévères
- LEDs bien visibles pour afficher l'état de commutation et le fonctionnement
Application
| Caractéristique spécifique | contacts dorés |
|---|
Données électriques
| Tension d'alimentation [V] | < 30 DC; ("supply class 2" selon cULus) |
|---|---|
| Courant de sortie par module / emplacement [A] | 4; (par broche: 2; par groupe: 8) |
| Courant de sortie total [A] | 12 |
Conditions d'utilisation
| Température ambiante [°C] | -25...40 |
|---|---|
| Température ambiante en mouvement [°C] | -5...60 |
| Indice de protection | IP 67 |
Tests / homologations
| Homologation UL |
|
|---|
Données mécaniques
| Poids [g] | 880 |
|---|---|
| Dimensions [mm] | 22 x 60 x 125 |
| Matières | PA |
| Matière du corps | PA |
| Nombre d'emplacements répartiteur | 6 |
| Type connecteur | M12 |
Accessoires
| Fourniture |
|
|---|
Remarques
| Unité d'emballage | 1 pièces |
|---|
Raccordement électrique
| Câble: 10 m, PVC, noir, Ø 6,3 mm; 5 x 0,5 mm² |
Raccordement électrique - emplacement
| Raccordement | Connecteur: 6 x M12; codage: A; Corps: PA; Contacts: doré; Couple de serrage: 0,8...1,5 Nm |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — EBC043-01 — 05.11.2020 —
EBC043 –
ZDO6H050MSS0010E15
Raccordement électrique
Câble: 10 m, PVC, noir, Ø 6,3 mm; 5 x 0,5 mm²
Raccordement électrique - emplacement
Connecteur: 6 x M12; codage: A; Corps: PA; Contacts: doré; Couple de serrage: 0,8...1,5 Nm
Raccordement
- Couleurs des fils conducteurs :
- BK =
- noir
- BN =
- brun
- BU =
- bleu
- GN/YE =
- vert / jaune
- WH =
- blanc
