E60116

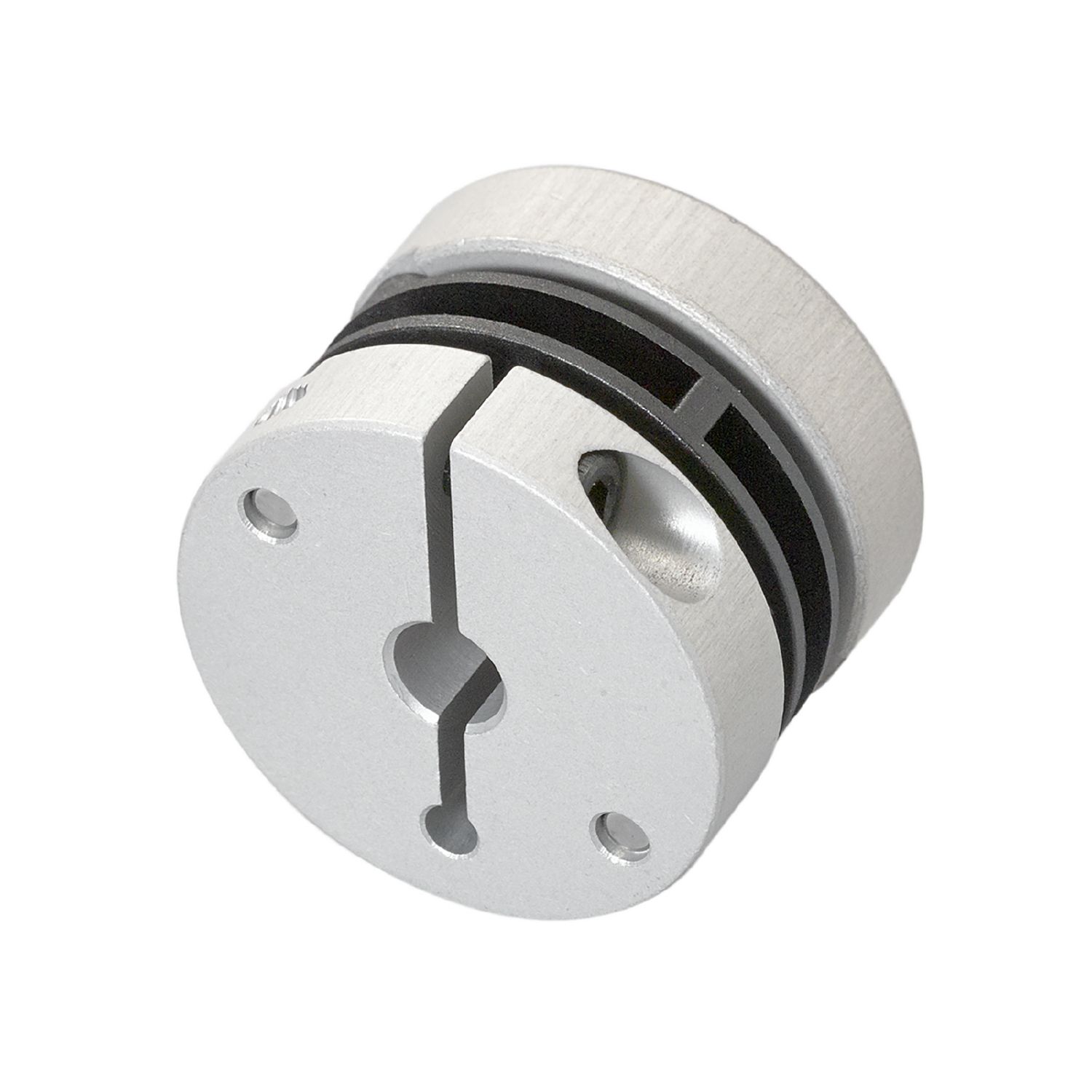

Accouplement à rondelle élastique

E60116

SPRING COUPLING 30-6-8-22

Accouplement à rondelle élastique

E60116

SPRING COUPLING 30-6-8-22

Transmission sans jeu des mouvements de rotation
Amortissement efficace des vibrations
Bon équilibrage des erreurs d'alignement
Faible rigidité du ressort de torsion
Faibles forces de retour

article arrêté

Données mécaniques

Poids [g]	31
Dimensions [mm]	Ø 30 / L = 22
Matières	zamac; PA
Diamètre extérieur D [mm]	30
Diamètre intérieur 1 [mm]	6
Diamètre intérieur 2 [mm]	8
Longueur L [mm]	22
Vitesse de rotation mécanique max. [U/min]	12000
Désalignement axial max. de l'arbre [mm]	± 0,4
Désalignement radial max. de l'arbre [mm]	± 0,3
Désalignement angulaire max. [°]	± 2,5

Remarques

Les valeurs spécifiées s'appliquent aux accouplements avec des trous alésés indiqués à une température de 23 °C.

Les déports radial, angulaire et axial indiqués sont des valeurs maximales qui ne doivent pas atteindre leur maximum simultanément au cours du fonctionnement.

Unité d'emballage

1 pièces
