DF2214

Disjoncteur électronique

Fuse/IO-Link/24VDC/2x4A

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Pour la surveillance permanente du circuit électrique secondaire 24 V
  • Arrêt fiable en cas d'erreur
  • Protection modulaire et sélective de machines et installations
  • LED bien visibles pour afficher l'état de charge, la résolution et le fonctionnement
  • Avec IO-Link pour la transmission de signaux et de données de diagnostic
  • ce
  • cul
  • cruus

Téléchargement
Technische Details
Données électriques
Tension d'alimentation [V] selon TBTS/TBTP; "supply class 2" selon cULus
Tension nominale DC [V] 24
Tension d’entrée DC [V] 19,2...30
Classe de protection III
Immunité aux coupures secteur (tension nominale 24 V DC) [ms] 10
Courant de repos [mA] 8
Nombre de voies 2
Courant nominal (Fail Safe Element) [A] 4
Sorties
Capacité de charge totale [mF] 15
Conditions d'utilisation
Température ambiante [°C] -25...60
Température de stockage [°C] -40...70
Indice de protection IP 20; (face frontale)
Degré de souillure 2
Tests / homologations
CEM
EN 61000-6-3 émission
EN 61000-6-2 immunité aux parasites
Données mécaniques
Poids [g] 72,5
Dimensions [mm] 80 x 12,5 x 98,5
Afficheurs / éléments de service
Indication
état 2 x LED, rouge / vert / orange
Eléments de service
2 x bouton-poussoir
Raccordement électrique
Raccordement bornes push-in:
Diagrammes et courbes
caractéristique de sortie

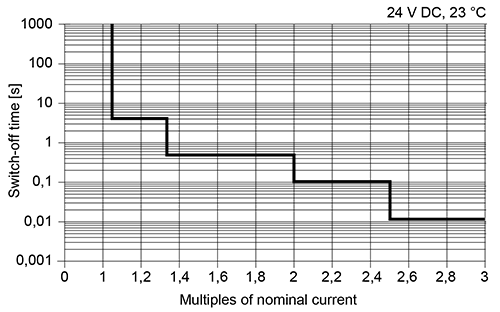

courbe caractéristique temps/courant
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — DF2214-00 — 19.04.2016 —
