| Application |
| Application |
Modules E/S terrain |
| Fonction "daisy chain" (connexion en série) |
interface bus de terrain |
| Données électriques |
| Tension d'alimentation [V] |
20...30 DC; (US; selon TBTS/TBTP) |
| Consommation [mA] |
300...3900; (US) |
| Classe de protection |
III |
| Alimentation capteurs US |
| Courant de sortie total [A] |
3,6 |
| Entrées/sorties |
| Nombre total des entrées et sorties |
8; (configurable) |
| Nombre des entrées et sorties |
Nombre des entrées TOR: 8; Nombre des sorties TOR: 4 |
| Entrées |
| Nombre des entrées TOR |
8; (IO-Link Port Class A: 4 x 2) |
| Niveau du signal logique haut [V] |
11...30 |
| Niveau du signal logique bas [V] |
0...5 |
| Protection courts-circuits des entrées TOR |
oui |
| Sorties |
| Nombre des sorties TOR |
4; (IO-Link Port Class A: 4 x 1) |
| Courant max. par sortie [mA] |
300 |
| Résistance courts-circuits |
oui |
| Interfaces |
| Interface de communication |
Ethernet; IO-Link |
| Ethernet - EtherCAT |
| Standard de transmission |
100Base-TX |
| Taux de transmission |
100 MBit/s |
| Protocole |
EtherCAT |
| Réglages usine |
| adresse MAC: voir l'étiquette |
|
| Remarque concernant les interfaces |
| AoE (ADS over EtherCAT) |
| CoE (CANopen over EtherCAT) |
| EoE (Ethernet over EtherCAT) |
| FoE (File Access over EtherCAT) |
|
| Ethernet - Internet of Things |
| Standard de transmission |
10Base-T; 100Base-TX |
| Taux de transmission |
10 MBit/s; 100 MBit/s |
| Protocole |
MQTT JSON |
| Réglages usine |
| Adresse IP: 169.254.x.x |
| masque de sous-réseau: 255.255.0.0 |
| adresse IP passerelle: 0.0.0.0 |
| adresse MAC: voir l'étiquette |
|
| Remarque concernant les interfaces |
| Protocole de sécurité: HTTPS |
|
| IO-Link Master |
| Type de transmission |
COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
| Révision IO-Link |
1.1 |
| Nombre de ports classe A |
4 |
| Conditions d'utilisation |
| Température ambiante [°C] |
-25...60 |
| Température de stockage [°C] |
-25...85 |
| Humidité relative de l'air max. [%] |
90 |
| Indice de protection |
IP 65; IP 66; IP 67 |
| Indice de protection (NEMA 250) |
6P |
| Degré de pollution |
2 |
| Fluides chimiques |
| ISO 16750-5 |
AA, BA, BD, HLP, CC, DB, DC, DD, CA |
| NEMA 250 5.13.1 |
AA |
|
| Tests / homologations |
| CEM |
| EN 61000-6-2 |
|
| EN 61000-6-4 |
|
|
| Tenue aux chocs |
|
| Tenue aux vibrations |
| DIN EN 60068-2-64 2009-04 |
|
| DIN EN 60068-2-6 2008-10 |
|
|
| MTTF [Années] |
95 |

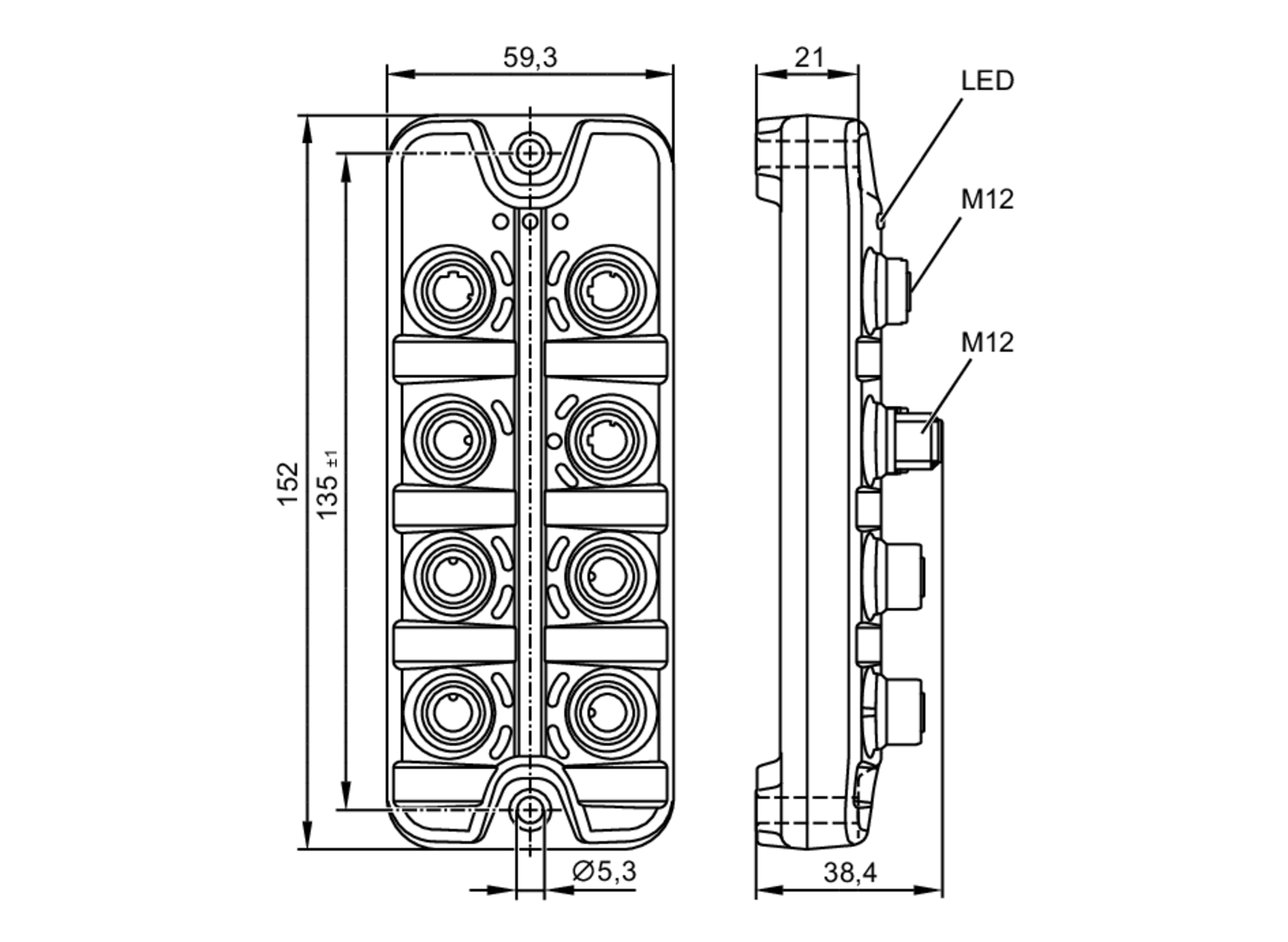

| Données mécaniques |
| Poids [g] |
302,5 |
| Matières |
boîtier: PA orange; Connecteur femelle: laiton nickelé |
| Matière des joints |
FKM |
| Remarques |
| Remarques |
| Pour plus d'informations voir la notice d'instructions. |
|
| Unité d'emballage |
1 pièces |
| Raccordement électrique - Ethernet |
| EtherCAT X21, X22 |
Connecteur: M12; codage: D; Joint d'étanchéité: FKM |
| Raccordement électrique - Raccord process |
| IO-Link Port Class A X01...X04 |
Connecteur: M12; codage: A; Joint d'étanchéité: FKM |
| Raccordement électrique - alimentation en tension |
| X31 |
Connecteur: M12; codage: A |
