AC5250

AirBox AS-Interface avec technologie de montage rapide

AirBox 5/2 bist. 2DI-Y IP67

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Pour commande décentralisée de vérins et d'actionneurs
  • Combinaison de module E/S AS-i et d'électrovanne
  • Haute efficacité énergétique grâce à l'utilisation près de l'actionneur
  • Réduction des travaux d'installation et de câblage
  • Montage sans outils et câblage simple grâce à la technologie de montage rapide
  • ce
  • eac
  • asib
  • cul
Téléchargement
Technische Details
Application
Température du fluide [°C] -10...50
Données électriques
Tension d'alimentation [V] 26,5...31,6 DC
Consommation max. via AS-i [mA] 180
Entrées/sorties
Nombre des entrées et sorties Nombre des entrées TOR: 2; Nombre de sorties pneumatiques: 2
Entrées
Nombre des entrées TOR 2
Technologie des entrées TOR PNP
Alimentation capteurs, entrées AS-i
Alimentation en tension [V] 20...30; (via câble plat)
Courant max. total des entrées [mA] 100
Courant d’entrée niveau haut [mA] 6...10
Courant d’entrée niveau bas [mA] 0...2
Niveau min. du signal logique "haut" [V] 11
Protection courts-circuits des entrées TOR oui
Sorties
Technologie AS-i
Nombre de sorties pneumatiques 2; (inverseur pneumatique ; bistable)
Conditions d'utilisation
Température ambiante [°C] -10...55
Indice de protection IP 65; IP 67
Tests / homologations
CEM
EN 50295
IEC 61000-6-2
MTTF [Années] 286
Classification AS-i
Version AS-i 2.11 + 3.0
Adressage AS-i Prise d'adressage
Mode d'adressage étendu possible non
Profil AS-i S-3.F.F
Configuration E/S AS-i [hex] 3
Code ID AS-i [hex] F.F
Certificat AS-i en cours oui
Affectation des bits de données
bit de données D0 D1 D2 D3
entrée 1 2 3 4
Connecteur femelle I-1/2 I-1/2 I-2 - -
broche 4 2 4 - -
sortie pneumatique - - 4 2
Données mécaniques
Poids [g] 383,5
Type de montage câble plat AS-i à embrocher directement
Matières PA; POM; contacts vampires: CuSn6 nickelé et étamé
Système pneumatique vanne à tiroir 1 x 5/2 voies (sans chevauchement positif) ; bistable
Plage de pression de fonctionnement [bar] 3...8
Plage de pression de fonctionnement [MPa] 0,3...0,8
Plage de pression de fonctionnement [psi] 43,5...116
Débit à 6/5 bar [l/min] 500
Fluide admissible air comprimé non lubrifié classe 6-3-1; air comprimé lubrifié classe 6-3-4
Commande manuelle en appuyant ou relâchant - tournant verrouillant
Système Legris 8 mm
Echappement échappement direct avec raccordement pour tube pneumatique
Afficheurs / éléments de service
Indication
fonctionnement LED, vert
erreurs LED, rouge
Fonction LED, jaune
Accessoires
Accessoires fournis
embase
Accessoires en option
Platine de montage, E74999
Embase du module, E75000
Bouchon: M12, E73004
bouchons de fermeture, E75231
silencieux, E75232
Raccord en L, E75228
Raccord en T, E75227
Remarques
Remarques
Pour un fonctionnement non-pneumatique, insérer des bouchons de fermeture E75231 dans les raccords ouverts.
Eviter la pénétration de poussières.
Aucune des connexions suivantes ne doit être raccordée à un potentiel externe :
I-, I+, I1, I2
Les connexions sont raccordées galvaniquement au câble AS-i.
Plus d'informations sur l'air comprimé et CEM/ESD sur www.ifm.com
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement technologie de montage rapide pour câble plat AS-i: ; possibilité d'orientation dans trois directions
Raccordement Connecteur: M12
Diagrammes et courbes

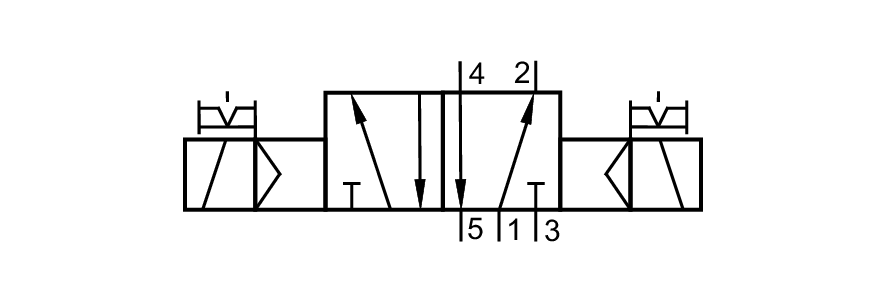

Symbole pneumatique
vanne à tiroir 1 x 5/2 voies (sans chevauchement positif) ; bistable
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — AC5250-00 — 21.09.2012 —
