Alimentation AS-Interface

PSU-1AC/ASi-2,8A

AC1256

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Alimentation électrique fiable pour les modules, capteurs et actionneurs
  • Sécurité élevée contre les perturbations et réserves de puissance suffisantes pour compenser les crêtes de courant
  • Découplage sûr d'influences perturbatrices hors de l'alimentation primaire
  • Boîtier particulièrement peu encombrant
  • Faible chauffage de l'armoire électrique grâce à un degré d'action élevé
  • ce
  • asi
  • cul
  • cruus
Fiche technique complète au format PDF

Technische Details
Données électriques
Fréquence AC [Hz] 47...64
Tolérance de la tension d'alimentation [%] 10
Tension d'alimentation [V] sélection automatique de la plage
Tension nominale AC [V] < 230
Tension d’entrée AC [V] 100...120 / 200...240
Classe de protection I
Protection contre les surcharges oui; (< 36)
Retard à la disponibilité max. [ms] 900
Retard à la disponibilité [s] < 900
Tension de sortie AS-i [V] 30,5
Puissance de sortie (continu) [W] 85
Facteur de performance (tension nominale 120 V AC / 60 Hz) 0,56
Facteur de performance (tension nominale 230 V AC / 50 Hz) 0,47
Nombre de circuits de sortie 1
Courant de sortie AS-i [A] 2,8
Ondulation résiduelle max. [mV] 50
Courant de pointe au démarrage (tension nominale 120 V AC / 60 Hz) [A] 3
Courant de pointe au démarrage (tension nominale 230 V AC / 50 Hz) [A] 3
Courant d'appel à la mise sous tension oui
Rendement (tension nominale 120 V AC / 60 Hz) [%] 86,9
Rendement (tension nominale 230 V AC / 50 Hz) [%] 88
Protection d'entrée en externe ≤ B-10 A / ≤ C-6 A
Derating [W/K] 0 (60...70 °C)
Immunité aux coupures secteur (tension nominale 120 V AC / 60 Hz) [ms] 98
Immunité aux coupures secteur (tension nominale 230 V AC / 50 Hz) [ms] 96
Courant d’entrée (tension nominale 120 V AC / 60 Hz) [A] 1,44
Courant d’entrée (tension nominale 230 V AC / 50 Hz) [A] 0,86
Perte en puissance (tension nominale 120 V AC / 60 Hz) [W] 12,9
Perte en puissance (tension nominale 230 V AC / 50 Hz) [W] 11,6
Protection contre les courants de retour [V] 35
Sorties
Résistance courts-circuits oui
Protection surcharges oui
Caractéristique surcharge courant de sortie constant
Conditions d'utilisation
Température ambiante [°C] -25...70
Remarque sur la température ambiante
respecter les espaces libres pour le refroidissement par convection (voir notice d'utilisation)
Température de stockage [°C] -40...85
Humidité relative de l'air max. [%] 95; (IEC 60068-2-30)
Indice de protection IP 20
Degré de souillure 2; (IEC 62103: la souillure conductrice n'est pas admissible)
Tests / homologations
CEM
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
Tenue aux vibrations
IEC 60068-2-6 ± 1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Tenue aux chocs
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Classification AS-i
Certificat AS-i 98701
Données mécaniques
Poids [g] 622
Type de montage rail; (TH35 (EN 60715))
Dimensions [mm] 124 x 40 x 120
Matières tôle d'acier
Afficheurs / éléments de service
Indication
tension AS-i LED, vert
Remarques
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement bornes à vis:
Diagrammes et courbes

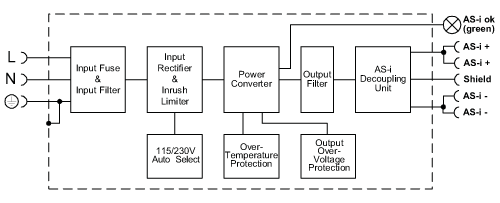

schéma bloc

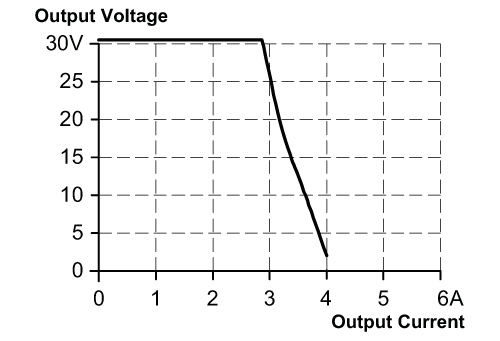

caractéristique de sortie

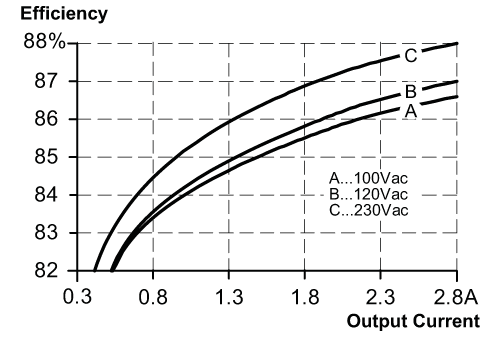

Courbe caractéristique rendement / perte en puissance

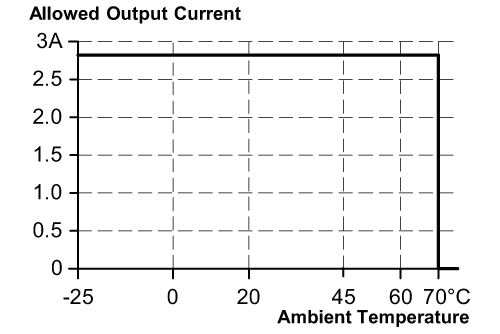

Courbe caractéristique du déclassement
Courbe caractéristique de l'immunité aux coupures secteur
