Diagnoseelektronik für Schwingungssensoren

VSE951

DIAGNOSTIC ELECTRONICS

Diagnoseelektronik für Schwingungssensoren

VSE951

DIAGNOSTIC ELECTRONICS

  • Robustes IP-67-Gehäuse für den dezentralen Einsatz
  • Schnelle, fehlerfreie Installation und Nachrüstung dank Standard-M12-Anschlüssen
  • Sechs Signaleingänge erfassen alle relevanten Daten für Condition Monitoring
  • Trennung zwischen Automatisierungs- und IT-Netz
  • Kompatibel mit allen gängigen Beschleunigungssensoren
{{ifmVariantName}}

PDF-Datenblatt
  • ukca
  • ce
  • ethn_ip
  • cul
Technische Details
Produktmerkmale
Frequenzbereich [Hz] 0...12000
Einsatzbereich
Ausführung Parametrierbar über PC-Software VES004
Elektrische Daten
Betriebsspannungstoleranz [%] 20
Betriebsspannung [V] 24 DC
Stromaufnahme [mA] 200; ((24 V DC))
Schutzklasse III
Ein-/Ausgänge
Gesamtzahl der Ein- und Ausgänge 8; (konfigurierbar)
Anzahl der Ein- und Ausgänge Anzahl der digitalen Eingänge: 1; Anzahl der analogen Eingänge: 1; Anzahl der dynamischen Eingänge: 4; Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
Eingänge
Gesamtzahl Eingänge 6
Anzahl der digitalen Eingänge 1
Digitaler Eingang Frequenzbereich [Hz] 0,1...100000
Anzahl der analogen Eingänge 1; (statisch)
Analogeingang Strom [mA] 0...20
Auflösung Analogeingang 12
Anzahl der dynamischen Eingänge 4
Dynamischer Eingang - Signal 0...20 mA
Dynamischer Eingang - Auflösung [bit] 16
Dynamischer Eingang - Frequenzbereich [Hz] 0...12000
Dynamischer Eingang - Samplingrate [kSamples] 100
Ausgänge
Gesamtzahl Ausgänge 2
Ausgangssignal Schaltsignal; Analogsignal
Elektrische Ausführung PNP
Anzahl der digitalen Ausgänge 2; (konfigurierbar)
Ausgangsfunktion Schließer / Öffner; (parametrierbar)
Max. Spannungsabfall Schaltausgang DC [V] 2
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Anzahl der analogen Ausgänge 1; (konfigurierbar)
Analogausgang Strom [mA] 0...22
Max. Bürde [Ω] 500
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Mess-/Einstellbereich
Frequenzbereich [Hz] 0...12000
Schnittstellen
Kommunikationsschnittstelle Ethernet
Steckertyp M12
Protokoll EtherNet/IP
Umgebungsbedingungen
Umgebungstemperatur [°C] 0...60
Lagertemperatur [°C] 0...60
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 61000-4-2 ESD 4 kV Kontaktentladung / 15 kV Luftentladung
EN 61000-4-3 10 V/m (80...2700 MHz)
EN 61000-4-4 Burst 4 kV kapazitive Koppelsonde, geerdet
EN 61000-4-6 10 V 0,15...80 MHz
EN 61000-6-4 industrielle Umgebung
MTTF [Jahre] 91
UL-Zulassung
Zulassungsnummer UL L004
File Nummer UL E251902
Mechanische Daten
Gewicht [g] 1394
Gehäuse Aluminium
Montageart Rückwandmontage

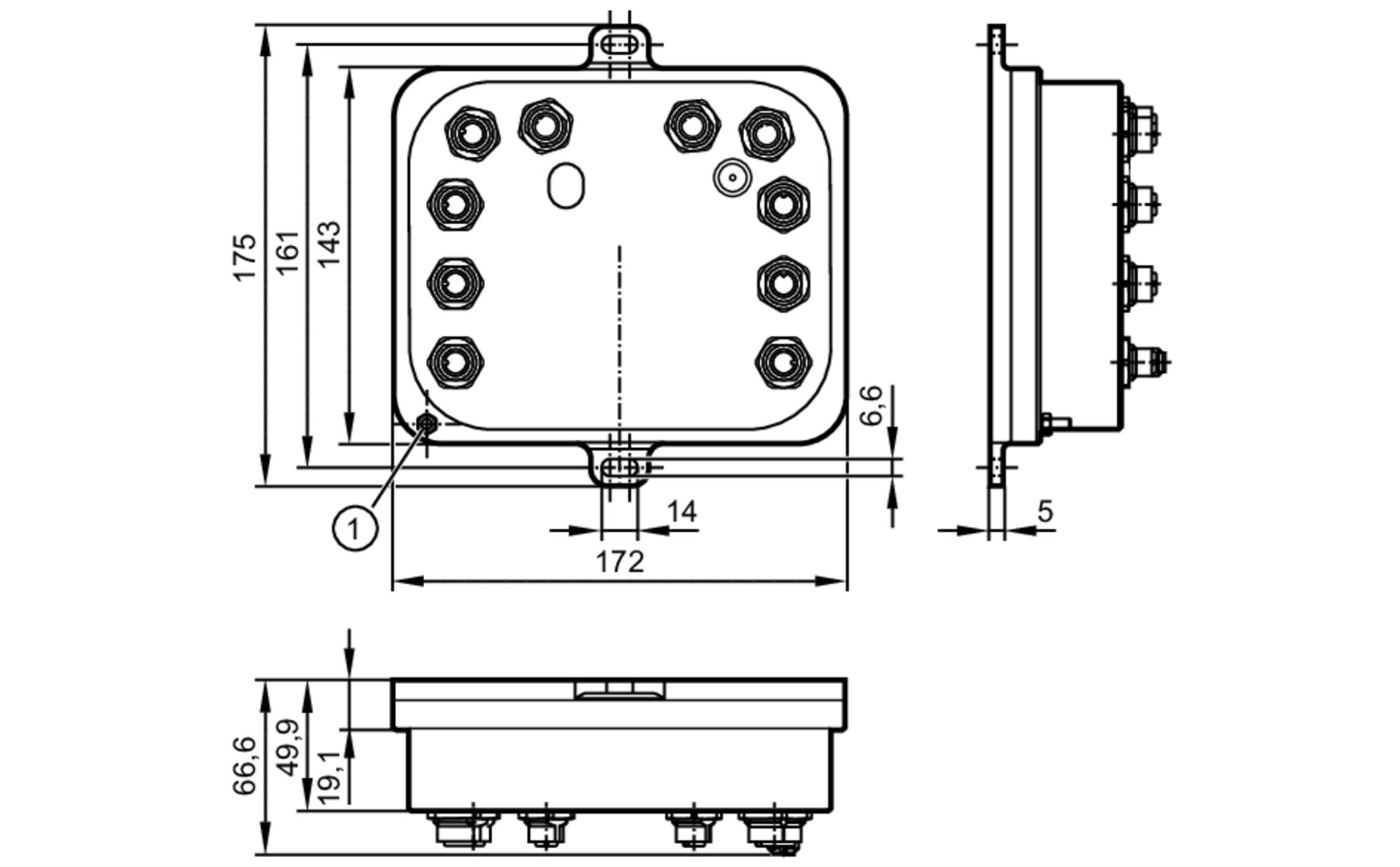

Abmessungen [mm] 175 x 172 x 66,6
Werkstoffe EN AW-5083: schwarz eloxiert
Datenspeicher
Echtzeituhr ja;
Zubehör
Zubehör optional
Gekreuztes Ethernet-Patchkabel für die Direktverbindung zum PC
Bemerkungen
Verpackungseinheit 1 Stück
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — VSE951-00 — 27.10.2021 —
