Diagnoseelektronik für Schwingungssensoren
VSE903
DIAGNOSTIC ELECTRONICS
Diagnoseelektronik für Schwingungssensoren
VSE903
DIAGNOSTIC ELECTRONICS
- Robustes IP-67-Gehäuse für den dezentralen Einsatz
- Schnelle, fehlerfreie Installation und Nachrüstung dank Standard-M12-Anschlüssen
- Sechs Signaleingänge erfassen alle relevanten Daten für Condition Monitoring
- Kompatibel mit allen gängigen Beschleunigungssensoren
Produktmerkmale
| Frequenzbereich [Hz] | 0,1...12000 |
|---|---|
| Kommunikationsschnittstelle | Ethernet |
Einsatzbereich
| Ausführung | Parametrierbar über PC-Software VES004 |
|---|---|
| Applikation | kontinuierliche Schwingungsüberwachung |
Elektrische Daten
| Betriebsspannungstoleranz [%] | 20 |
|---|---|
| Betriebsspannung [V] | 24 DC; (bei Verwendung des IEPE-Eingangs 24 V + 20% IEPE = Integrated Electronics Piezo Electric) |
| Stromaufnahme [mA] | 200; ((24 V DC)) |
| Schutzklasse | III |
Ein-/Ausgänge
| Gesamtzahl der Ein- und Ausgänge | 8; (konfigurierbar) |
|---|---|
| Anzahl der Ein- und Ausgänge | Anzahl der dynamischen Eingänge: 4; Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1 |
Eingänge
| Gesamtzahl Eingänge | 6 |
|---|---|
| Analogeingang Strom [mA] | 4...20 |
| Auflösung Analogeingang | 12 |
| Anzahl der dynamischen Eingänge | 4 |
| Dynamischer Eingang - Signal | 0...10 mA / IEPE / 4...20 mA |
| Dynamischer Eingang - Frequenzbereich [Hz] | 0,1...12000 |
| Dynamischer Eingang - Samplingrate [kSamples] | 100 |
Ausgänge
| Gesamtzahl Ausgänge | 2 |
|---|---|
| Ausgangssignal | Schaltsignal; Analogsignal |
| Elektrische Ausführung | PNP |
| Anzahl der digitalen Ausgänge | 2 |
| Ausgangsfunktion | Schließer / Öffner; (parametrierbar) |
| Max. Spannungsabfall Schaltausgang DC [V] | 2 |
| Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] | 100 |
| Anzahl der analogen Ausgänge | 1; (konfigurierbar) |
| Analogausgang Strom [mA] | 4...20 |
| Max. Bürde [Ω] | 500 |
| Kurzschlussschutz | ja |
| Ausführung Kurzschlussschutz | getaktet |
| Überlastfest | ja |
Mess-/Einstellbereich
| Frequenzbereich [Hz] | 0,1...12000 |
|---|
Schnittstellen
| Kommunikationsschnittstelle | Ethernet | ||||||
|---|---|---|---|---|---|---|---|
| Protokoll | TCP/IP | ||||||
| Hinweis zum Protokoll |
|
Umgebungsbedingungen
| Umgebungstemperatur [°C] | 0...70 |
|---|---|
| Lagertemperatur [°C] | 0...70 |
| Max. zulässige relative Luftfeuchtigkeit [%] | 90 |
| Schutzart | IP 67 |
Zulassungen / Prüfungen
| EMV |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MTTF [Jahre] | 92 | ||||||||||
| UL-Zulassung |
|
Mechanische Daten
| Gewicht [g] | 1296,7 |
|---|---|
| Gehäuse | Aluminium |
| Montageart | Rückwandmontage |

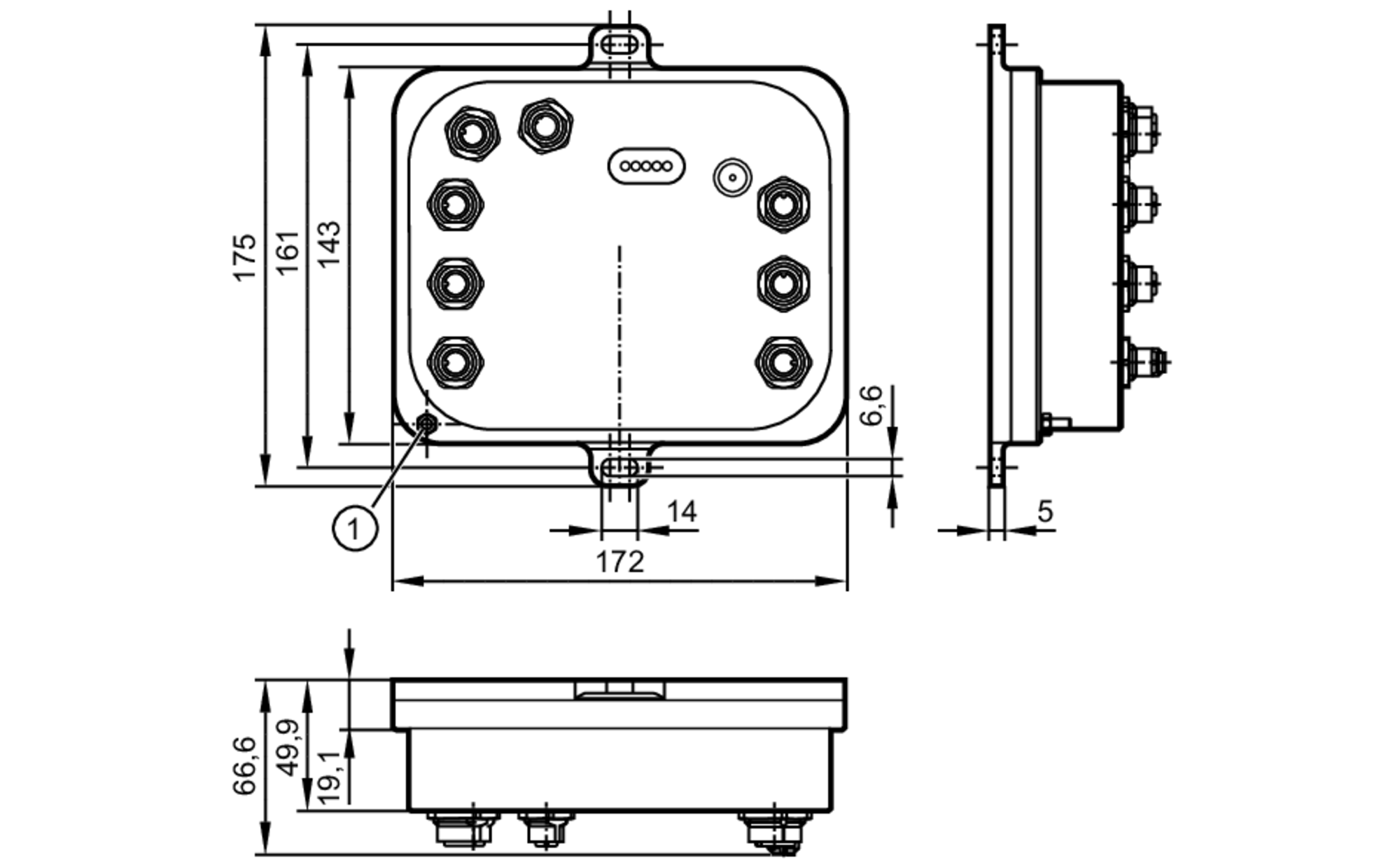

| Abmessungen [mm] | 175 x 172 x 66,6 |
| Werkstoffe | EN AW-5083: schwarz eloxiert |
Datenspeicher
| Historienspeicher | ja |
|---|---|
| Datenspeicher gepuffert | ja |
| Ausführung Datenspeicher | Ringspeicher; FIFO |
| Echtzeituhr | ja |
| Speicherort | intern |
| Speicherintervall | min. 1 min |
| Speichergröße | 881664 Datensätze |
Zubehör
| Zubehör optional |
|
|---|
Bemerkungen
| Verpackungseinheit | 1 Stück |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — VSE903-00 — 05.04.2022 —
VSE903 –
DIAGNOSTIC ELECTRONICS
Elektrischer Anschluss
Anschluss
Elektrischer Anschluss - Sensor 1...4
- 1 L+
- 2 Signal
- 3 GND
- 4 Test
Steckverbindung: 4 x M12; Codierung: A
Elektrischer Anschluss - Config
- 1 TxD+
- 2 RxD+
- 3 TxD-
- 4 RxD-
Steckverbindung: 1 x M12; Codierung: D
Elektrischer Anschluss - IN 1
- 1 24 V DC
- 2 -
- 3 GND
- 4 IN 1 (Impulse)
Steckverbindung: 1 x M12; Codierung: A; Max. Leitungslänge: 250 m
Elektrischer Anschluss - IN 2
- 1 24 V DC
- 2 IN 2 (4..20mA)
- 3 GND
- 4 -
Steckverbindung: 1 x M12; Codierung: A; Max. Leitungslänge: 250 m
Elektrischer Anschluss - OU / Supply
- 1 24 V DC
- 2 Analog / Digital
- 3 GND
- 4 OU2: switch
