| Produktmerkmale |
| Frequenzbereich [Hz] |
0,1...12000 |
| Einsatzbereich |
| Ausführung |
Parametrierbar über PC-Software VES004 |
| Applikation |
kontinuierliche Schwingungsüberwachung |
| Elektrische Daten |
| Betriebsspannungstoleranz [%] |
20 |
| Betriebsspannung [V] |
24 DC; (bei Verwendung des IEPE-Eingangs: 24 V + 20%; IEPE = Integrated Electronics Piezo Electric) |
| Stromaufnahme [mA] |
200; (24 V) |
| Schutzklasse |
III |
| Ein-/Ausgänge |
| Gesamtzahl der Ein- und Ausgänge |
16; (konfigurierbar) |
| Anzahl der Ein- und Ausgänge |
Anzahl der digitalen Eingänge: 8; Anzahl der analogen Eingänge: 2; Anzahl der dynamischen Eingänge: 4; Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1 |
| Eingänge |
| Gesamtzahl Eingänge |
10 |
| Anzahl der digitalen Eingänge |
8; (konfigurierbar) |
| Eingangsbeschaltung digitale Eingänge |
HTL |
| Anzahl der analogen Eingänge |
2 |
| Analogeingang Strom [mA] |
4...20 |
| Auflösung Analogeingang |
12 |
| Anzahl der dynamischen Eingänge |
4 |
| Dynamischer Eingang - Signal |
0...10 mA / IEPE / 4...20 mA |
| Dynamischer Eingang - Auflösung [bit] |
16 |
| Dynamischer Eingang - Frequenzbereich [Hz] |
0,1...12000 |
| Dynamischer Eingang - Samplingrate [kSamples] |
100 |
| Ausgänge |
| Gesamtzahl Ausgänge |
2 |
| Ausgangssignal |
Schaltsignal; Analogsignal |
| Elektrische Ausführung |
PNP |
| Anzahl der digitalen Ausgänge |
2; (konfigurierbar) |
| Ausgangsfunktion |
Schließer / Öffner; (parametrierbar) |
| Max. Spannungsabfall Schaltausgang DC [V] |
2 |
| Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] |
100 |
| Anzahl der analogen Ausgänge |
1; (konfigurierbar) |
| Analogausgang Strom [mA] |
0...22; (0...10 V) |
| Max. Bürde [Ω] |
500 |
| Kurzschlussschutz |
ja |
| Ausführung Kurzschlussschutz |
getaktet |
| Überlastfest |
ja |
| Mess-/Einstellbereich |
| Frequenzbereich [Hz] |
0,1...12000 |
| Schnittstellen |
| Kommunikationsschnittstelle |
Ethernet |
| Protokoll |
TCP/IP |
| Umgebungsbedingungen |
| Umgebungstemperatur [°C] |
0...70 |
| Lagertemperatur [°C] |
0...70 |
| Schutzart |
IP 20 |
| Zulassungen / Prüfungen |
| EMV |
| EN IEC 61000-6-2 |
|
| EN IEC 61000-6-4 |
|
|
| MTTF [Jahre] |
89 |
| UL-Zulassung |
| Ta |
70 °C |
| Enclosure type |
Type 1 |
| Spannungsversorgung |
Limited Voltage/Current |
|
| Mechanische Daten |
| Gewicht [g] |
460,6 |
| Gehäuse |
Kunststoffgehäuse |
| Montageart |
Tragschiene; (TH35/EN60715) |
| Abmessungen [mm] |
114 x 50 x 105 |
| Werkstoffe |
PA |
| Datenspeicher |
| Historienspeicher |
ja |
| Datenspeicher gepuffert |
ja |
| Ausführung Datenspeicher |
Ringspeicher; FIFO |
| Echtzeituhr |
ja; |
| Speicherort |
intern |
| Speicherintervall |
min. 1 min |
| Speichergröße |
881664 Datensätze |
| Zubehör |
| Zubehör optional |
| Gekreuztes Ethernet-Patchkabel für die Direktverbindung zum PC |
|
| Bemerkungen |
| Verpackungseinheit |
1 Stück |

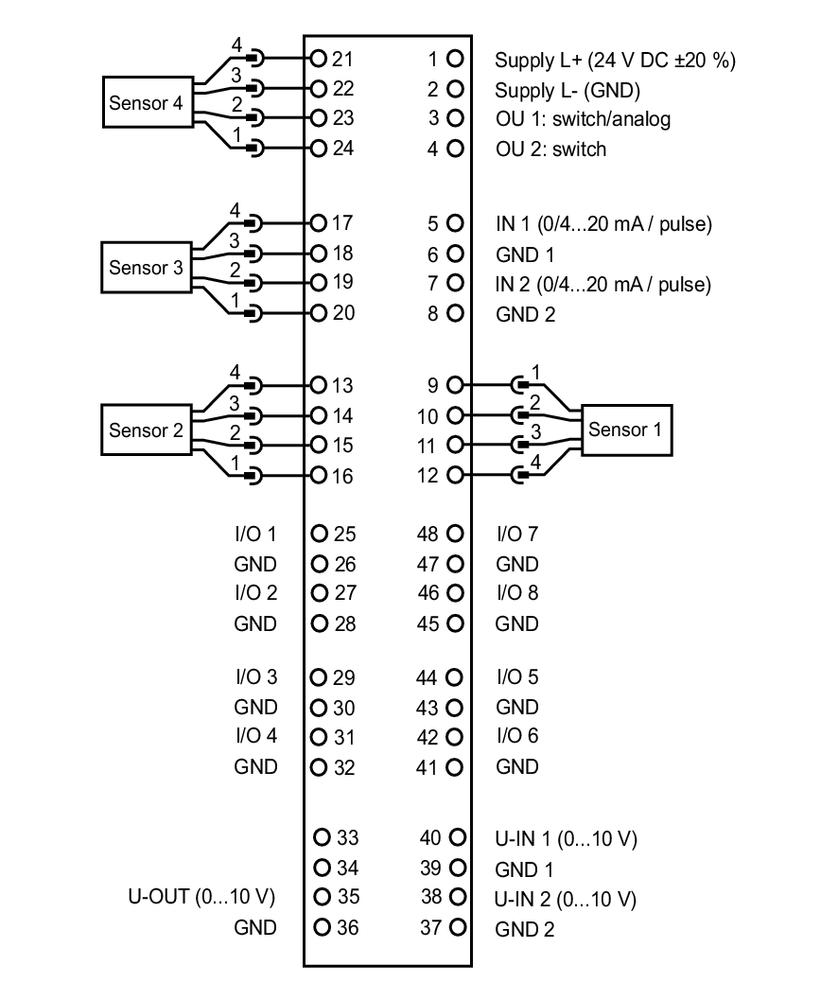

| Elektrischer Anschluss |
| Anschluss |
COMBICON: ; Max. Leitungslänge: 250 m |
