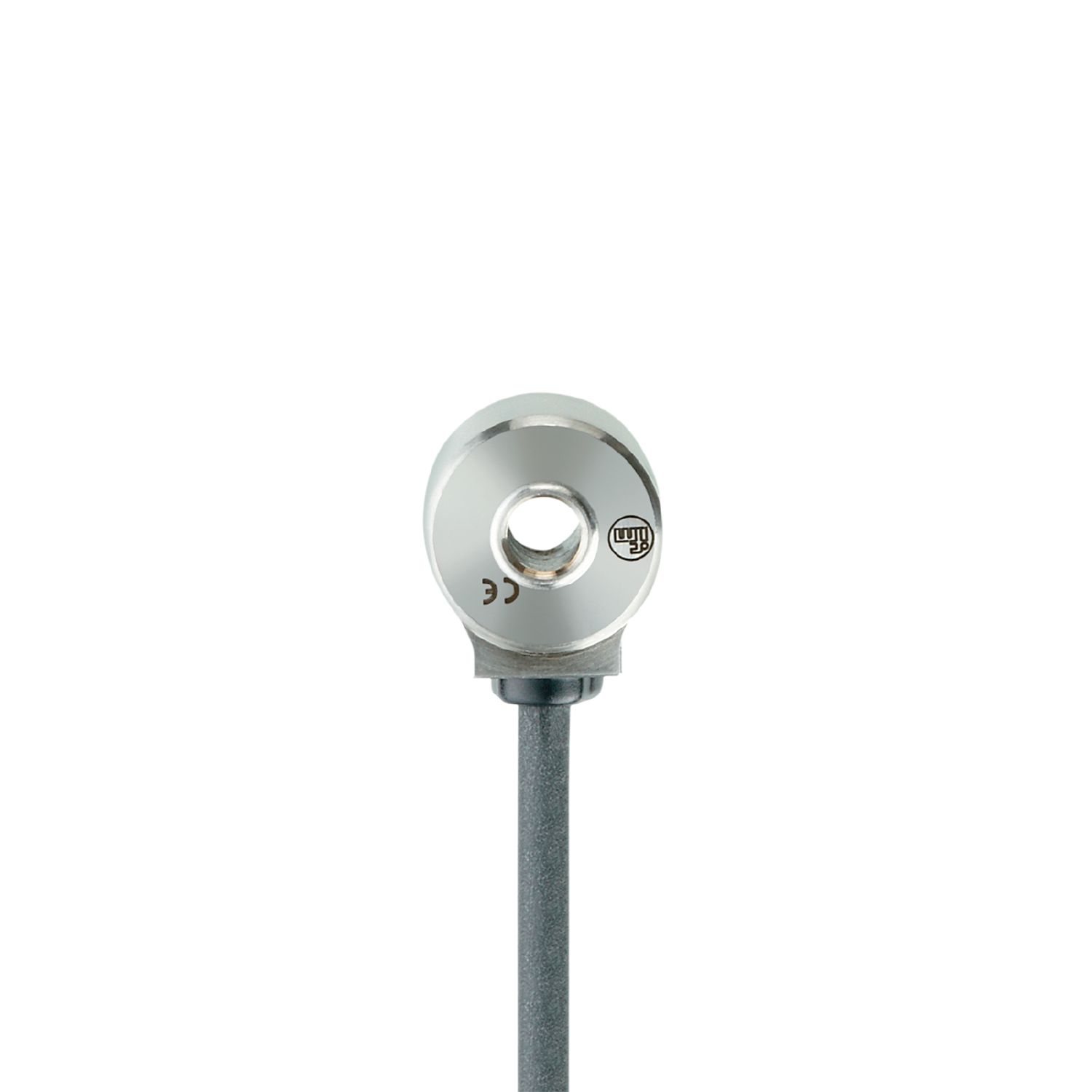

Beschleunigungssensor

VSA004

VIBRATION SENSOR

Beschleunigungssensor

VSA004

VIBRATION SENSOR

  • Für die zuverlässige Schwingungserfassung an Maschinen und Anlagen
  • Zum Anschluss an eine Diagnoseelektronik für Schwingungssensoren
  • Großer Betriebstemperaturbereich und hohe Schutzart für die Anforderungen rauer Industrieumgebungen
  • Kompaktes und robustes Edelstahlgehäuse mit hoher mechanischer Überlastfestigkeit
  • Sehr gute Wiederholgenauigkeit und geringe Kennlinienabweichung
{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • cul
Technische Details
Produktmerkmale
Messbereich Schwingung [g] -25...25
Frequenzbereich [Hz] 1...10000
Messprinzip kapazitiv
Einsatzbereich
Besondere Eigenschaft Abgeschirmte Leitung; Schleppketteneignung
Ausführung zum Anschluss an externe Diagnoseelektronik VSE
Applikation Schwingungserfassung
Elektrische Daten
Betriebsspannung [V] 7,2...10,8 DC
Stromaufnahme [mA] < 15
Min. Isolationswiderstand [MΩ] 100; (500 V DC)
Schutzklasse III
Verpolungsfest ja
Sensorart Mikroelektromechanisches System (MEMS)
Ausgänge
Analogausgang Strom [mA] 0...10
Max. Bürde [Ω] 300
Mess-/Einstellbereich
Messbereich Schwingung [g] -25...25
Frequenzbereich [Hz] 1...10000
Messprinzip kapazitiv
Empfindlichkeit [µA/g] 142
Anzahl Messachsen 1
Genauigkeit / Abweichungen
Linearitätsabweichung 0,2 %
Umgebungsbedingungen
Umgebungstemperatur [°C] -20...80
Hinweis zur Umgebungstemperatur
cULus: < 80 °C
Lagertemperatur [°C] -20...80
Max. zulässige relative Luftfeuchtigkeit [%] 80; (40 °C: 50 % nicht kondensierend)
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 61000-6-2
EN 61000-6-3
Schockfestigkeit
DIN EN 60068-2-27 50 g 11 ms
Vibrationsfestigkeit
DIN EN 60068-2-6 20 g / 10 ... 2000 Hz
MTTF [Jahre] 2660
Mechanische Daten
Gewicht [g] 120,5
Montageart Montageschraube
Werkstoffe Gehäuse: 1.4404 (Edelstahl / 316L)
Anzugsdrehmoment [Nm] 5
Mechanische Überlastfestigkeit [g] 500
Schleppketteneignung ja
Schleppketteneignung
Biegeradius bei fester Verlegung : min. 4 x Kabeldurchmesser
Biegeradius bei flexiblem Einsatz : min. 15 x Kabeldurchmesser
Zubehör
Lieferumfang
Zylinderschraube: 1 x M5 x 20, Torx 15
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Kabel: 3 m, PUR, Ø 4 mm, abgeschirmt; Max. Leitungslänge: 250 m; Beilauflitze am Gehäuse aufgelegt; 4 x 0,14 mm²
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — VSA004-02 — 26.05.2020 —
