VSA001

Beschleunigungssensor

VIBRATION SENSOR

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Für die zuverlässige Schwingungserfassung an Maschinen und Anlagen
  • Zum Anschluss an eine Diagnoseelektronik für Schwingungssensoren
  • Großer Betriebstemperaturbereich und hohe Schutzart für die Anforderungen rauer Industrieumgebungen
  • Kompaktes und robustes Edelstahlgehäuse mit hoher mechanischer Überlastfestigkeit
  • Sehr gute Wiederholgenauigkeit und geringe Kennlinienabweichung
  • ce
  • eac
  • cul
Download
Technische Details
Produktmerkmale
Messbereich Schwingung [g] -25...25
Frequenzbereich [Hz] 0...6000
Messprinzip kapazitiv
Einsatzbereich
Ausführung zum Anschluss an externe Diagnoseelektronik VSE
Applikation Schwingungserfassung
Elektrische Daten
Betriebsspannung [V] 7,2...10,8 DC; (cULus: 9 V DC)
Stromaufnahme [mA] < 15
Min. Isolationswiderstand [MΩ] 100; (500V DC)
Schutzklasse III
Verpolungsfest ja
Sensorart Mikroelektromechanisches System (MEMS)
Ausgänge
Analogausgang Strom [mA] 0...10
Max. Bürde [Ω] 300
Mess-/Einstellbereich
Messbereich Schwingung [g] -25...25
Frequenzbereich [Hz] 0...6000
Messprinzip kapazitiv
Empfindlichkeit [µA/g] 142
Anzahl Messachsen 1
Genauigkeit / Abweichungen
Linearitätsabweichung 0,2 %
Umgebungsbedingungen
Umgebungstemperatur [°C] -30...125
Hinweis zur Umgebungstemperatur
cULus: < 85 °C
Lagertemperatur [°C] -30...125
Schutzart IP 67; IP 68; IP 69K
Zulassungen / Prüfungen
EMV
EN 61000-6-2
EN 61000-6-3
EN 50178
Schockfestigkeit
DIN EN 60068-2-27 50 g 11 ms
Vibrationsfestigkeit
DIN EN 60068-2-6 20 g / 10 ... 2000 Hz
MTTF [Jahre] 1701

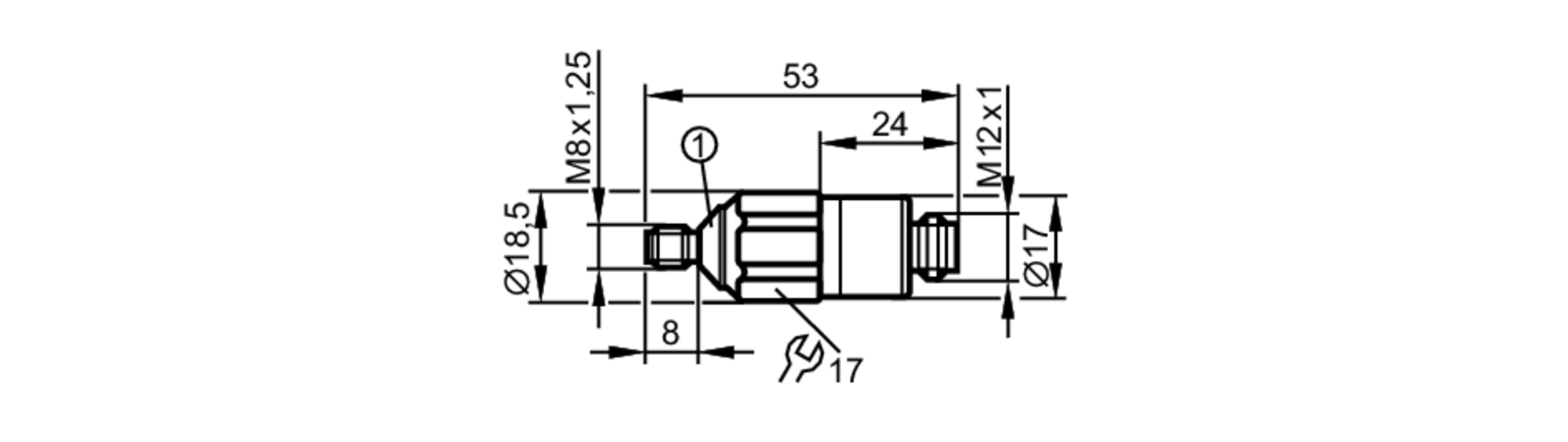

Mechanische Daten
Gewicht [g] 50
Montageart M8 x 1,25
Werkstoffe Gehäuse: 1.4404 (Edelstahl / 316L)
Anzugsdrehmoment [Nm] 8
Mechanische Überlastfestigkeit [g] 500
Zubehör
Zubehör optional
Unterlegscheiben: 5, konisch, E30115
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Steckverbindung: 1 x M12; Max. Leitungslänge: 250 m
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — VSA001-03 — 08.10.2015 —
