UGT587

Ultraschallsensor

UGQ00300F2KG/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Robustes, rechteckiges Metallgehäuse mit seitlichem M18-Gewinde
  • Besonders platzsparende Bauform für den Einsatz in beengten Einbauverhältnissen
  • Mit programmierbarem Schaltausgang und skalierbarem Analogausgang
  • Berührungslose Erfassung unabhängig von Farbe, Transparenz oder Oberflächenbeschaffenheit des Objektes
  • Intuitive Einstellung des Erfassungsbereichs mittels Tastendruck
  • ce
  • cul
Download
Technische Details
Produktmerkmale
Elektrische Ausführung NPN
Ausgangsfunktion Schließer / Öffner; (parametrierbar)
Schaltabstand [mm] 40...300
Gehäuse Quaderförmig
Abmessungen [mm] M18 x 1
Elektrische Daten
Betriebsspannung [V] 10...30 DC; ("supply class 2" gemäß cULus)
Stromaufnahme [mA] < 35
Schutzklasse III
Verpolungsschutz ja
Bereitschaftsverzögerungszeit [s] 0,1
Wandlerfrequenz [kHz] 300
Ein-/Ausgänge
Anzahl der Ein- und Ausgänge Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
Ausgänge
Gesamtzahl Ausgänge 2
Elektrische Ausführung NPN
Anzahl der digitalen Ausgänge 1
Ausgangsfunktion Schließer / Öffner; (parametrierbar)
Max. Spannungsabfall Schaltausgang DC [V] 2,2
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Schaltfrequenz DC [Hz] 8
Anzahl der analogen Ausgänge 1
Analogausgang Spannung [V] 0...10
Min. Lastwiderstand [Ω] 3000
Kurzschlussschutz ja
Überlastfest ja
Erfassungsbereich
Schaltabstand [mm] 40...300
Blindzone [mm] 40
Öffnungswinkel zylindrisch [°] ±7
Erfassungsbereich Hysterese [mm] < 1
Max. Abweichung vom 90° Winkel Sensor / Objekt [°] ± 4
Genauigkeit / Abweichungen
Hinweise zur Genauigkeit / Abweichung Die angegebenen Werte werden nach einer Aufwärmzeit von mindestens 20 Minuten erreicht
Temperaturkompensation ja
Hysterese [%] < 1
Schaltpunktdrift [%] -2...2
Linearitätsfehler Analogausgang [%] ≤ 1
Umgebungsbedingungen
Umgebungstemperatur [°C] -20...70
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 61000-4-2 ESD 4 kV CD / Kunststoff
8 kV AD / Metall
EN 61000-4-3 HF gestrahlt 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF leitungsgebunden 3 V
EN 55011 Klasse A
Schwingfestigkeit
EN 60068-2-6 Fc (10-55) Hz 1 mm Amplitude, Schwingdauer 5 min., 30 min. je Achse bei Resonanz oder 55 Hz
Schockfestigkeit
EN 60068-2-27 Ea ja
MTTF [Jahre] 191
Mechanische Daten
Gewicht [g] 98
Gehäuse Quaderförmig
Abmessungen [mm] M18 x 1
Gewindebezeichnung M18 x 1
Werkstoffe 1.4542 (17-4 PH / 630); PBT; PA; Epoxid-Glaskeramik
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 LED, gelb
Echo 1 LED, grün
Zubehör
Zubehör mitgeliefert
Befestigungsmuttern: 1, Edelstahl
Bemerkungen
Bemerkungen
Betriebsspannung "supply class 2" gemäß cULus
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M12

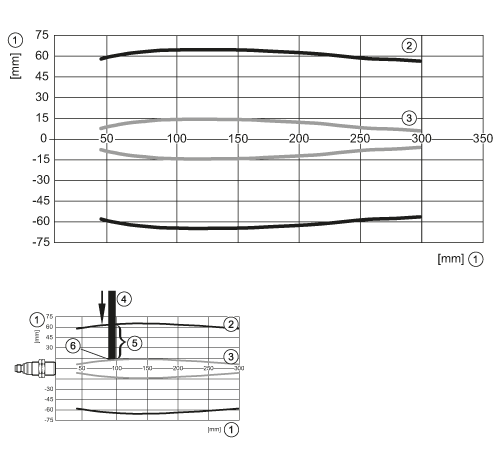

Diagramme und Kurven

1: Distanz
2: Erfassungsbereich
3: Anfahrkurve
4: Target 100 x 100 mm
5: 50 % des Targets im Erfassungsbereich
6: Schaltpunkt
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — UGT587-00 — 09.02.2016 —
