UGT206

Ultraschallsensor

UG-02200GOKG/IO-LINK/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Sehr großer Erfassungsbereich
  • Intuitive Einstellung des Erfassungsbereichs mittels Tastendruck oder IO-Link
  • Gut sichtbare LED zur Anzeige von Schaltzustand und Echo
  • Mit zwei programmierbaren Schaltausgängen
  • Berührungslose Erfassung unabhängig von Farbe, Transparenz oder Oberflächenbeschaffenheit des Objektes
  • ce
  • cul
  • iolink
Download
Technische Details
Produktmerkmale
Elektrische Ausführung PNP
Ausgangsfunktion Schließer / Öffner; (parametrierbar)
Schaltabstand [mm] 200...2200
Kommunikationsschnittstelle IO-Link
Gehäuse Gewindebauform
Abmessungen [mm] M18 x 1 / L = 97,5
Elektrische Daten
Betriebsspannung [V] 10...30 DC; ("supply class 2" gemäß cULus)
Stromaufnahme [mA] 55
Schutzklasse III
Verpolungsschutz ja
Bereitschaftsverzögerungszeit [s] < 0,3
Wandlerfrequenz [kHz] 200
Ein-/Ausgänge
Anzahl der Ein- und Ausgänge Anzahl der digitalen Ausgänge: 2
Ausgänge
Gesamtzahl Ausgänge 2
Elektrische Ausführung PNP
Anzahl der digitalen Ausgänge 2
Ausgangsfunktion Schließer / Öffner; (parametrierbar)
Max. Spannungsabfall Schaltausgang DC [V] 2,2
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Schaltfrequenz DC [Hz] 2
Kurzschlussschutz ja
Überlastfest ja
Erfassungsbereich
Schaltabstand [mm] 200...2200
Blindzone [mm] 200
Öffnungswinkel zylindrisch [°] 8; (±2)
Erfassungsbereich Hysterese [mm] < 1
Max. Abweichung vom 90° Winkel Sensor / Objekt [°] ± 4
Genauigkeit / Abweichungen
Hinweise zur Genauigkeit / Abweichung Die angegebenen Werte werden nach einer Aufwärmzeit von mindestens 20 Minuten erreicht
Temperaturkompensation ja
Hysterese [%] 1
Schaltpunktdrift [%] -2...2
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungstyp COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
Profile Smart Sensor: Process Data Variable; Device Identification
SIO-Mode ja
Benötigte Masterportklasse A
Min. Prozesszykluszeit [ms] 3,2
Umgebungsbedingungen
Umgebungstemperatur [°C] -20...70
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 61000-4-2 ESD 4 kV CD / Kunststoff
8 kV AD / Metall
EN 61000-4-3 HF gestrahlt 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF leitungsgebunden 3 V
EN 55011 Klasse A
Schwingfestigkeit
EN 60068-2-6 Fc (10-55) Hz 1 mm Amplitude, Schwingdauer 5 min., 30 min. je Achse bei Resonanz oder 55 Hz
Schockfestigkeit
EN 60068-2-27 Ea ja
MTTF [Jahre] 138
Mechanische Daten
Gewicht [g] 66
Gehäuse Gewindebauform
Abmessungen [mm] M18 x 1 / L = 97,5
Gewindebezeichnung M18 x 1
Werkstoffe PBT; PA; Epoxid-Glaskeramik
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 2 LED, gelb
Echo 1 LED, grün
Zubehör
Zubehör mitgeliefert
Befestigungsmuttern: 2, Kunststoff
Gummischeiben: 2
Bemerkungen
Bemerkungen
Betriebsspannung "supply class 2" gemäß cULus
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M12

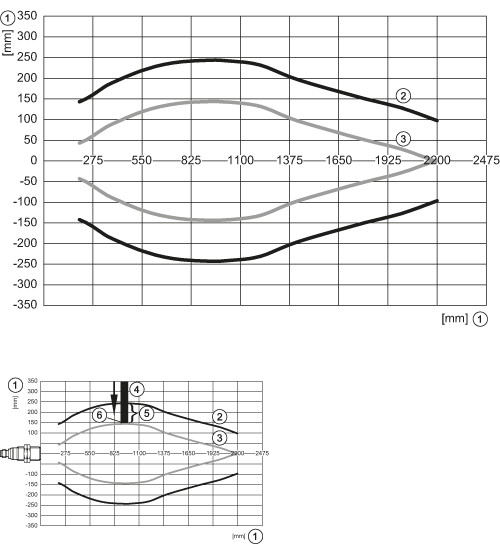

Diagramme und Kurven

1: Distanz
2: Erfassungsbereich
3: Anfahrkurve
4: Target 200 x 200 mm
5: 50 % des Targets im Erfassungsbereich
6: Schaltpunkt
