Auswerteelektronik für PT100/PT1000 Temperatursensoren
TP3231
TP- CEC -A-ZVG/US/
Auswerteelektronik für PT100/PT1000 Temperatursensoren
TP3231
TP- CEC -A-ZVG/US/
- Für die Signalauswertung von Temperatursensoren und Widerstandsthermometern
- Präziser Analogausgang und komfortable Kommunikation über IO-Link
- Minimierung von Montageaufwand und Fehlerquellen gegenüber Kopftransmittern
- Automatische Erkennung des angeschlossenen Sensortyps
- Vollverguss und robuste Verbindungstechnik für hohe Vibrationsfestigkeit
Produktmerkmale
| Anzahl der Ein- und Ausgänge | Anzahl der analogen Ausgänge: 1 | ||
|---|---|---|---|
| Messbereich |
|
Einsatzbereich
| Besondere Eigenschaft | Vergoldete Kontakte |
|---|---|
| Applikation | für Pt100- und Pt1000-Messelemente |
Elektrische Daten
| Betriebsspannung [V] | 20...32 DC |
|---|---|
| Schutzklasse | III |
| Verpolungsschutz | ja |
| Bereitschaftsverzögerungszeit [s] | 1 |
| Watchdog integriert | ja |
Ein-/Ausgänge
| Anzahl der Ein- und Ausgänge | Anzahl der analogen Ausgänge: 1 |
|---|
Ausgänge
| Gesamtzahl Ausgänge | 1 |
|---|---|
| Ausgangssignal | Analogsignal; IO-Link; (konfigurierbar) |
| Anzahl der analogen Ausgänge | 1 |
| Analogausgang Strom [mA] | 4...20 |
| Max. Bürde [Ω] | 300 |
| Kurzschlussschutz | ja |
| Ausführung Kurzschlussschutz | getaktet |
| Überlastfest | ja |
Mess-/Einstellbereich
| Messbereich |
|
||
|---|---|---|---|
| Werkseinstellung | -50...150 °C |
Genauigkeit / Abweichungen
| Genauigkeit Analogausgang [K] | ± 0,3 + (± 0,1 % MS) |
|---|---|
| Temperaturkoeffizient [% der Spanne / 10 K] | 0,1 |
Reaktionszeiten
| Max. Mess-/Anzeigenzykluszeit [ms] | 100 |
|---|
Schnittstellen
| Kommunikationsschnittstelle | IO-Link |
|---|---|
| Übertragungstyp | COM2 (38,4 kBaud) |
| IO-Link Revision | 1.0 |
Umgebungsbedingungen
| Umgebungstemperatur [°C] | -25...70 |
|---|---|
| Lagertemperatur [°C] | -40...85 |
| Schutzart | IP 67 |
Zulassungen / Prüfungen
| EMV |
|
||
|---|---|---|---|
| Schockfestigkeit |
|
||
| Vibrationsfestigkeit |
|
||
| MTTF [Jahre] | 449 |
Mechanische Daten
| Gewicht [g] | 40 |
|---|---|
| Abmessungen [mm] | M12 x 1 |
| Gewindebezeichnung | M12 x 1 |
| Werkstoffe | PA; PET |
| Werkstoff Dichtung | FKM |
Bemerkungen
| Bemerkungen |
|
||
|---|---|---|---|
| Verpackungseinheit | 1 Stück |
Elektrischer Anschluss
| Anschluss | Steckverbindung: 1 x M12; Codierung: A; Griffkörper: TPU; Arretierung: 1.4404 (Edelstahl / 316L); Dichtung: FKM; Kontakte: vergoldet |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — TP3231-00 — 13.04.2023 —
TP3231 –
TP- CEC -A-ZVG/US/
- 1
- Anschluss für Spannungsversorgung und Ausgangssignale
- 2
- Anschluss für Temperatursensor
Elektrischer Anschluss
Steckverbindung: 1 x M12; Codierung: A; Griffkörper: TPU; Arretierung: 1.4404 (Edelstahl / 316L); Dichtung: FKM; Kontakte: vergoldet

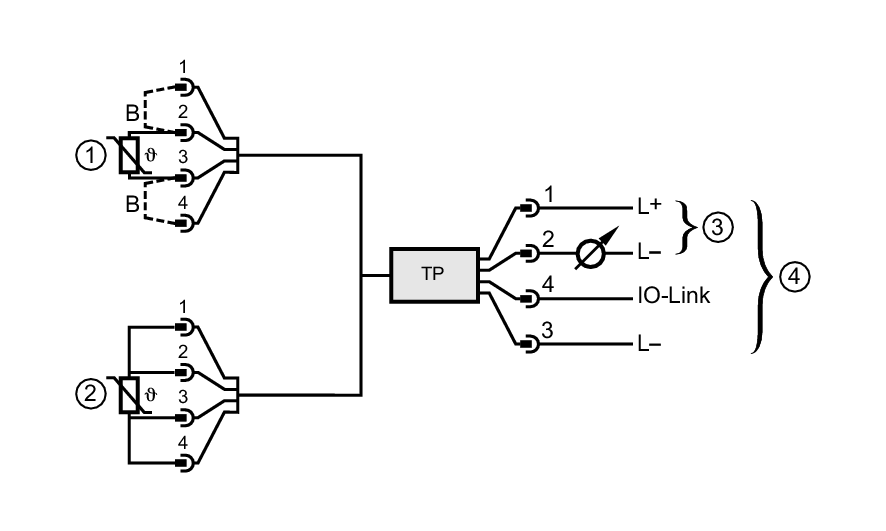

Anschluss
- 1:
- Zweileiter-Messfühler
- 2:
- Vierleiter-Messfühler
- 3:
- Betrieb als 2-Leiter-Temperaturtransmitter
- 4:
- Betrieb als 3-Leiter-Gerät, IO-Link-Kommunikation möglich
- B:
- Brücke
