| Produktmerkmale |
| Prozessanschluss |
G 1 DN25 Außengewinde |
| Einsatzbereich |
| Besondere Eigenschaft |
Vergoldete Kontakte |
| Medien |
Reinstwasser; Wasser; wasserbasierte Medien |
| Hinweis zu Medien |
| wasserbasierte Medien: Für Medien mit >10 % Additiven wird nur die Wiederholgenauigkeit angeboten |
|
| Mediumtemperatur [°C] |
-20...100 |
| Min. Berstdruck |
|
| Druckfestigkeit |
|
| Vakuumfestigkeit [mbar] |
-1000 |
| Elektrische Daten |
| Betriebsspannung [V] |
18...32 DC; (nach SELV/PELV) |
| Stromaufnahme [mA] |
< 75 |
| Schutzklasse |
III |
| Verpolungsschutz |
ja |
| Bereitschaftsverzögerungszeit [s] |
5 |
| Messprinzip |
Ultraschall |
| Eingänge |
| Eingänge |
Zählerreset |
| Ausgänge |
| Gesamtzahl Ausgänge |
2 |
| Ausgangssignal |
Schaltsignal; Impulssignal; Analogsignal; IO-Link; Frequenzsignal; Diagnosesignal; Totalisatorschaltsignal |
| Elektrische Ausführung |
PNP/NPN |
| Ausgangsfunktion |
Schließer / Öffner; (parametrierbar) |
| Max. Spannungsabfall Schaltausgang DC [V] |
2 |
| Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] |
100 |
| Schaltfrequenz DC [Hz] |
0...10000 |
| Analogausgang Strom [mA] |
4...20 |
| Max. Bürde [Ω] |
500 |
| Impulsausgang |
Durchflussmengen-Zähler |
| Kurzschlussschutz |
ja |
| Ausführung Kurzschlussschutz |
getaktet |
| Überlastfest |
ja |
| Mess-/Einstellbereich |
| Messbereich |
| 1...240 l/min |
60...14400 l/h |
0,051...12,202 m/s |
0,06...14,4 m³/h |
|
| Anzeigebereich |
| -288...288 l/min |
-17280...17280 l/h |
-14,642...14,642 m/s |
-17,28...17,28 m³/h |
|
| Auflösung |
| 0,1 l/min |
1 l/h |
0,001 m/s |
0,002 m³/h |
|
| Schaltpunkt SP |
| 2,3...240 l/min |
139...14400 l/h |
0,118...12,202 m/s |
0,139...14,4 m³/h |
|
| Rückschaltpunkt rP |
| 1,1...238,8 l/min |
64...14325 l/h |
0,055...12,139 m/s |
0,064...14,325 m³/h |
|
| Analogstartpunkt ASP |
| -240...192 l/min |
-14400...11522 l/h |
-12,202...9,763 m/s |
-14,4...11,522 m³/h |
|
| Analogendpunkt AEP |
| -192...240 l/min |
-11522...14400 l/h |
-9,763...12,202 m/s |
-11,522...14,4 m³/h |
|
| Schleichmengenunterdrückung LFC |
| 1...12 l/min |
60...720 l/h |
0,051...0,61 m/s |
0,06...0,72 m³/h |
|
| Frequenzendpunkt FEP |
| 48,1...240 l/min |
2889...14400 l/h |
2,448...12,202 m/s |
2,89...14,4 m³/h |
|
| Frequenz am Endpunkt FRP [Hz] |
1...10000 |
| Durchflussmengenüberwachung |
| Impulslänge [s] |
0,002...2 |
| Impulswertigkeit |
0,02...99990000 I |
| Temperaturüberwachung |
| Messbereich [°C] |
-20...100 |
| Anzeigebereich [°C] |
-44...124 |
| Auflösung [°C] |
0,1 |
| Schaltpunkt SP [°C] |
-19,6...100 |
| Rückschaltpunkt rP [°C] |
-20...99,6 |
| Analogstartpunkt [°C] |
-20...76 |
| Analogendpunkt [°C] |
4...100 |
| Frequenzstartpunkt FSP [°C] |
-20...76 |
| Frequenzendpunkt FEP [°C] |
4...100 |
| Frequenz am Endpunkt FRP [Hz] |
1...10000 |
| Genauigkeit / Abweichungen |
| Strömungsüberwachung |
| Genauigkeit (im Messbereich) |
± (1,0 % MW + 0,5 % MEW) |
| Wiederholgenauigkeit |
± 0,2 % MEW |
| Temperaturüberwachung |
| Genauigkeit [K] |
± 2,5 (Q > 5 % MEW) |
| Temperaturkoeffizient [% der Spanne / 10 K] |
0,2 |
| Reaktionszeiten |
| Strömungsüberwachung |
| Ansprechzeit [s] |
< 0,25; (dAP = 0, T09) |
| Dämpfung Prozesswert dAP [s] |
0...5 |
| Temperaturüberwachung |
| Ansprechdynamik T05 / T09 [s] |
5,7 / 86 |
| Software / Programmierung |
| Diagnosefunktionen |
Durchflussrichtungserkennung; Signalqualität |
| Schnittstellen |
| Kommunikationsschnittstelle |
IO-Link |
| Übertragungstyp |
COM2 (38,4 kBaud) |
| IO-Link Revision |
1.1.3 |
| SDCI-Norm |
IEC 61131-9: 2013-07 |
| Profile |
Identification and Diagnosis (0x4000) |
| Benötigte Masterportklasse |
A |
| Prozessdaten analog |
3 |
| Prozessdaten binär |
2 |
| Min. Prozesszykluszeit [ms] |
9,6 |
| IO-Link Prozessdaten (zyklisch) |
| Funktion |
Bitlänge |
| Totalisator |
32 |
| Strömungsüberwachung |
32 |
| Temperaturüberwachung |
32 |
| Status |
4 |
| Ausgang 1 |
1 |
| Ausgang 2 |
1 |
|
| Unterstützte DeviceIDs |
| Betriebsart |
DeviceID |
| Default |
1460 |
|
| Umgebungsbedingungen |
| Umgebungstemperatur [°C] |
-20...60 |
| Lagertemperatur [°C] |
-25...80 |
| Schutzart |
IP 67 |
| Zulassungen / Prüfungen |
| Druckgeräterichtlinie |
verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage |
| Mechanische Daten |
| Gewicht [g] |
542,95 |
| Montageart |
Einlaufstrecke 5xDN; Auslaufstrecke 1xDN |
| Werkstoffe |
Gehäuse: 1.4404 (Edelstahl / 316L); Display: PFA; Dichtung Display: FKM; Anschlussstecker: POKAN |
| Werkstoffe in Kontakt mit dem Medium |
Messstrecke: 1.4404 (Edelstahl / 316L); Dichtung Prozessanschluss: Centellen Flachdichtung |
| Prozessanschluss |
G 1 DN25 Außengewinde |
| Oberflächenbeschaffenheit Ra/Rz der medienberührenden Flächen |
1,25 |
| Anzeigen / Bedienelemente |
| Anzeige |
|
Farb-Display 1,44", 128 x 128 Pixel |
| Schaltfunktion |
2 x LED, gelb |
| Diagnose |
1 x LED, 3-farbig |
|
| Zubehör |
| Lieferumfang |
| Flachdichtung 2, Centellen |
| Beipackzettel |
|
| Bemerkungen |
| Bemerkungen |
| MW = Messwert |
| MEW = Messbereichsendwert |
| Impuls- und Totalisatorsignal stehen nur für einen der beiden Ausgänge zur Verfügung |
| Die Genauigkeitsangaben werden über den kompletten Einsatzbereich eingehalten |
|
| Verpackungseinheit |
1 Stück |
| Elektrischer Anschluss |
| Anschluss |
Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet |
| Diagramme und Kurven |

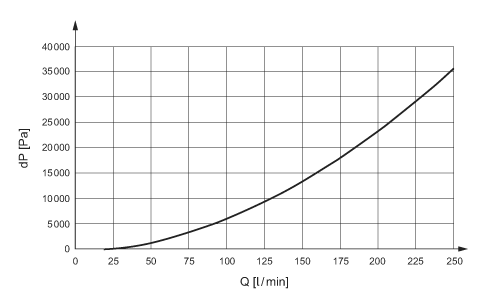

| Hinweis zum Druckverlust |
|

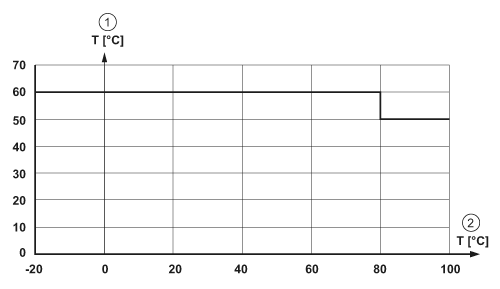

| Derating Umgebungstemperatur |
|
1
|
Umgebungstemperatur |
|
2
|
Mediumtemperatur |
|
