SM7004

Magnetisch-induktiver Durchflusssensor

SMR34GGX50KG/US100

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Präzise Messung von Durchfluss, Verbrauch und Mediumtemperatur
  • Hohe Genauigkeit, Reproduzierbarkeit und Messdynamik
  • Für den Einsatz in wassergekühlten Kühlkreisläufen
  • Mit zwei präzisen Analogausgängen
  • Gut ablesbares 4-stelliges LED-Display
  • ce
  • eac
  • cul
  • crn
Download
Technische Details
Produktmerkmale
Anzahl der Ein- und Ausgänge Anzahl der analogen Ausgänge: 2
Messbereich
0,2...50 l/min 0,02...13,22 gpm
Prozessanschluss Gewindeanschluss G 3/4 DN20 flachdichtend
Einsatzbereich
Besondere Eigenschaft Vergoldete Kontakte
Applikation für den industriellen Einsatz
Montage Anschluss an Rohrleitung durch Adapter
Medien Leitfähige flüssige Medien; Wasser; wasserbasierte Medien
Hinweis zu Medien
Leitfähigkeit: ≥ 20 µS/cm
Viskosität: < 70 mm²/s (40 °C)
Mediumtemperatur [°C] -10...70
Druckfestigkeit [bar] 16
MAWP bei Applikationen gemäß CRN [bar] 11,2
Elektrische Daten
Betriebsspannung [V] 20...30 DC; (nach EN 50178 SELV/PELV)
Stromaufnahme [mA] 120; (24 V)
Schutzklasse III
Verpolungsschutz ja
Bereitschaftsverzögerungszeit [s] 5
Ein-/Ausgänge
Anzahl der Ein- und Ausgänge Anzahl der analogen Ausgänge: 2
Ausgänge
Gesamtzahl Ausgänge 2
Ausgangssignal Analogsignal
Anzahl der analogen Ausgänge 2
Analogausgang Strom [mA] 4...20; (skalierbar)
Max. Bürde [Ω] 500
Überlastfest ja
Mess-/Einstellbereich
Messbereich
0,2...50 l/min 0,02...13,22 gpm
Anzeigebereich
-60...60 l/min -15,86...15,86 gpm
Auflösung
0,1 l/min 0,02 gpm
Analogstartpunkt ASP
0...40 l/min 0...10,58 gpm
Analogendpunkt AEP
10...50 l/min 2,64...13,22 gpm
Schrittweite
0,1 l/min 0,02 gpm
Temperaturüberwachung
Messbereich [°C] -20...80
Auflösung [°C] 0,2
Analogstartpunkt [°C] -20...60
Analogendpunkt [°C] 0...80
In Schritten von [°C] 0,2
Genauigkeit / Abweichungen
Strömungsüberwachung
Genauigkeit (im Messbereich) ± (2 % MW + 0,5 % MEW)
Wiederholgenauigkeit ± 0,2% MEW
Temperaturüberwachung
Genauigkeit [K] ± 2,5 (Q > 1 l/min)
Reaktionszeiten
Strömungsüberwachung
Ansprechzeit [s] 0,15; (dAP = 0, T19)
Dämpfung Schaltausgang dAP [s] 0...3
Temperaturüberwachung
Ansprechdynamik T05 / T09 [s] T09 = 20 (Q > 1 l/min)
Umgebungsbedingungen
Umgebungstemperatur [°C] -10...60
Lagertemperatur [°C] -25...80
Schutzart IP 67
Zulassungen / Prüfungen
EMV
DIN EN 60947-5-9 500 V Spannungsfestigkeit (V DC)
Schockfestigkeit
DIN IEC 68-2-27 20 g (11 ms)
Vibrationsfestigkeit
DIN IEC 68-2-6 5 g (10...2000 Hz)
MTTF [Jahre] 175
Druckgeräterichtlinie Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
Mechanische Daten
Gewicht [g] 559,5
Werkstoffe 1.4404 (Edelstahl / 316L); PBT-GF20; PC; FKM; TPE
Werkstoffe in Kontakt mit dem Medium 1.4404 (Edelstahl / 316L); PEEK; FKM
Prozessanschluss Gewindeanschluss G 3/4 DN20 flachdichtend
Anzeigen / Bedienelemente
Anzeige
Anzeigeeinheit 6 x LED, grün (l/min, m³/h, gpm, gph, °C, °F)
Messwerte alphanumerische Anzeige, 4-stellig
Programmierung alphanumerische Anzeige, 4-stellig
Anzeigeeinheit l/min; m³/h; gpm; gph; °C; °F
Bemerkungen
Bemerkungen
MW = Messwert
MEW = Messbereichsendwert
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M12; Kontakte: vergoldet
Diagramme und Kurven

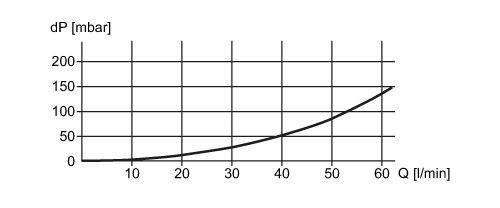

Druckverlust
dP Druckverlust
Q Durchflussmenge
