SM6020

Magnetisch-induktiver Durchflusssensor

SMR12XGXFRKG/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Präzise Messung von Durchfluss, Verbrauch und Mediumtemperatur
  • Hohe Genauigkeit, Reproduzierbarkeit und Messdynamik
  • Mit Schalt-, Analog- und Impulsausgang
  • Gut ablesbares Farbdisplay mit Rot-Grün-Wechselanzeige
  • Keine Ein- und Auslaufstrecken nötig
  • ce
Download
Technische Details
Produktmerkmale
Anzahl der Ein- und Ausgänge Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
Messbereich [l/min] 0,05...35
Anzeigebereich [l/min] -42...42
Prozessanschluss G 1/2 DN15 flachdichtend
Einsatzbereich
Besondere Eigenschaft Vergoldete Kontakte
Medien Leitfähige flüssige Medien der Fluidgruppe 2 gemäß Druckgeräterichtlinie (DGRL)
Hinweis zu Medien
Leitfähigkeit: ≥ 20 µS/cm
Viskosität: < 70 mm²/s (40 °C)
Mediumtemperatur [°C] -20...90
Druckfestigkeit [bar] 16
Elektrische Daten
Betriebsspannung [V] 18...30 DC; (nach EN 50178, SELV, PELV)
Stromaufnahme [mA] < 80
Schutzklasse III
Verpolungsschutz ja
Bereitschaftsverzögerungszeit [s] 5
Ein-/Ausgänge
Anzahl der Ein- und Ausgänge Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
Eingänge
Eingänge Zählerreset
Ausgänge
Gesamtzahl Ausgänge 2
Ausgangssignal Schaltsignal; Analogsignal; Impulssignal; IO-Link; Frequenzsignal; (konfigurierbar)
Elektrische Ausführung PNP/NPN
Anzahl der digitalen Ausgänge 2
Ausgangsfunktion Schließer / Öffner; (parametrierbar)
Max. Spannungsabfall Schaltausgang DC [V] 2
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Anzahl der analogen Ausgänge 1
Analogausgang Strom [mA] 4...20; (skalierbar)
Max. Bürde [Ω] 500
Impulsausgang Durchflussmengen-Zähler
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Mess-/Einstellbereich
Messbereich [l/min] 0,05...35
Anzeigebereich [l/min] -42...42
Auflösung [l/min] 0,02
Schaltpunkt SP [l/min] 0,25...35
Rückschaltpunkt rP [l/min] 0...34,8
Analogstartpunkt ASP [l/min] 0...28
Analogendpunkt AEP [l/min] 7...35
Schleichmengenunterdrückung LFC [l/min] 0,05...1,75
Frequenzendpunkt FEP [l/min] 7...35
Frequenz am Endpunkt FRP [Hz] 1...10000
Durchflussmengenüberwachung
Impulslänge [s] 0,001...2
Impulswertigkeit 0,001...99990000 I
Temperaturüberwachung
Messbereich [°C] -20...90
Anzeigebereich [°C] -42...112
Auflösung [°C] 0,1
Schaltpunkt SP [°C] -19,6...90
Rückschaltpunkt rP [°C] -20...89,6
Analogstartpunkt [°C] -20...68
Analogendpunkt [°C] 2...90
In Schritten von [°C] 0,1
Genauigkeit / Abweichungen
Strömungsüberwachung
Genauigkeit (im Messbereich) ± (0,8 % MW + 0,2 % MEW)
Wiederholgenauigkeit ± 0,2 % MEW
Temperaturüberwachung
Genauigkeit [K] ± 2,5 (Q > 5 % MEW)
Reaktionszeiten
Strömungsüberwachung
Anlaufüberbrückung [s] 0...50
Ansprechzeit [s] < 0,25; (dAP = 0, T09)
Dämpfung Schaltausgang dAP [s] 0...5
Temperaturüberwachung
Ansprechzeit [s] 15; (Q > 10 % MEW, T09)
Software / Programmierung
Parametriermöglichkeiten Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Frequenzausgang; Strom-/Impulsausgang; Anlaufüberbrückungszeit; Display abschaltbar; Anzeigeeinheit
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungstyp COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
IO-Link Device ID 949 d / 00 03 b5 h
Profile Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO-Mode ja
Benötigte Masterportklasse A
Prozessdaten analog 3
Prozessdaten binär 2
Min. Prozesszykluszeit [ms] 6
Umgebungsbedingungen
Umgebungstemperatur [°C] -20...60
Lagertemperatur [°C] -25...80
Schutzart IP 65; IP 67
Zulassungen / Prüfungen
EMV
DIN EN 60947-5-9
Schockfestigkeit
DIN IEC 68-2-27: 20 g (11 ms)
Vibrationsfestigkeit
DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [Jahre] 114
Druckgeräterichtlinie Artikel 3 Absatz 3 - Gute Ingenieurpraxis
Mechanische Daten
Gewicht [g] 717,2
Werkstoffe 1.4408 (Edelstahl / 316); 1.4404 (Edelstahl / 316L); PC; PBT+PC-GF30
Werkstoffe in Kontakt mit dem Medium 1.4404 (Edelstahl / 316L); PEEK; Kohlefaser-PEEK; FKM; Centellen
Prozessanschluss G 1/2 DN15 flachdichtend
Anzeigen / Bedienelemente
Anzeige
Farb-Display 1,44 "
Auflösung Bildpunkte 128 x 128
LEDs 2 x, gelb
Bemerkungen
Bemerkungen
MW = Messwert
MEW = Messbereichsendwert
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M12; Kontakte: vergoldet
Diagramme und Kurven

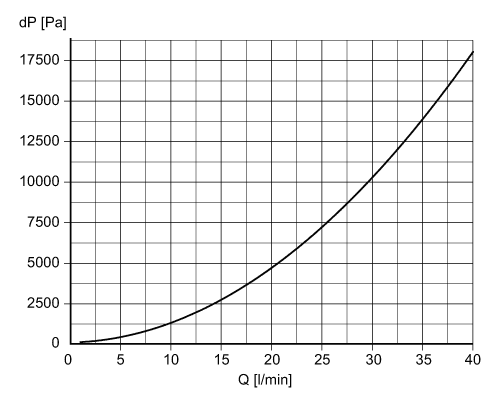

Druckverlust / Durchflussmenge
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — SM6020-00 — 14.06.2019 —
