Magnetisch-induktiver Durchflusssensor

Name: SM6004
Brand: ifm
SKU: SM6004
Price: 701.70 CHF

SM6004

SMR12GGX50KG/US-100

Magnetisch-induktiver Durchflusssensor

SM6004

SMR12GGX50KG/US-100

Präzise Messung von Durchfluss, Verbrauch und Mediumtemperatur
Hohe Genauigkeit, Reproduzierbarkeit und Messdynamik
Für den Einsatz in wassergekühlten Kühlkreisläufen
Mit zwei präzisen Analogausgängen
Gut ablesbares 4-stelliges LED-Display

Produktmerkmale

Anzahl der Ein- und Ausgänge

Anzahl der analogen Ausgänge: 2

Messbereich

0,1...25 l/min

0,03...6,6 gpm

Prozessanschluss

Gewindeanschluss G 1/2 DN15 flachdichtend

Einsatzbereich

Besondere Eigenschaft

Vergoldete Kontakte

Applikation

für den industriellen Einsatz

Montage

Anschluss an Rohrleitung durch Adapter

Medien

Leitfähige flüssige Medien; Wasser; wasserbasierte Medien

Hinweis zu Medien

Leitfähigkeit: ≥ 20 µS/cm

Viskosität: < 70 mm²/s (40 °C)

Mediumtemperatur [°C]

-10...70

Druckfestigkeit [bar]

Druckfestigkeit [MPa]

1,6

MAWP bei Applikationen gemäß CRN [bar]

17,7

Elektrische Daten

Betriebsspannung [V]	20...30 DC; (nach SELV/PELV)
Stromaufnahme [mA]	120; (24 V)
Schutzklasse	III
Verpolungsschutz	ja
Bereitschaftsverzögerungszeit [s]	5

Ein-/Ausgänge

Anzahl der Ein- und Ausgänge	Anzahl der analogen Ausgänge: 2

Ausgänge

Gesamtzahl Ausgänge	2
Ausgangssignal	Analogsignal
Anzahl der analogen Ausgänge	2
Analogausgang Strom [mA]	4...20; (skalierbar)
Max. Bürde [Ω]	500
Überlastfest	ja

Mess-/Einstellbereich

Messbereich

0,1...25 l/min

0,03...6,6 gpm

Anzeigebereich

-30...30 l/min

-7,92...7,92 gpm

Auflösung

0,02 l/min

0,01 gpm

Analogstartpunkt ASP

0...20 l/min

0...5,28 gpm

Analogendpunkt AEP

5...25 l/min

1,32...6,6 gpm

Schrittweite

0,02 l/min

0,01 gpm

Temperaturüberwachung

Messbereich [°C]	-20...80
Auflösung [°C]	0,2
Analogstartpunkt [°C]	-20...60
Analogendpunkt [°C]	0...80
In Schritten von [°C]	0,2

Genauigkeit / Abweichungen

Strömungsüberwachung

Genauigkeit (im Messbereich)	± (2 % MW + 0,5 % MEW)
Wiederholgenauigkeit	± 0,2% MEW

Temperaturüberwachung

Genauigkeit [K]	± 2,5 (Q > 1 l/min)

Reaktionszeiten

Strömungsüberwachung

Ansprechzeit [s]	0,15; (dAP = 0, T19)
Dämpfung Prozesswert dAP [s]	0...3

Temperaturüberwachung

Ansprechdynamik T05 / T09 [s]	T09 = 20 (Q > 1 l/min)

Umgebungsbedingungen

Umgebungstemperatur [°C]	-10...60
Lagertemperatur [°C]	-25...80
Schutzart	IP 67

Zulassungen / Prüfungen

EMV

DIN EN 60947-5-9

500 V Spannungsfestigkeit (V DC)

CPA-Zulassung

Modellnummer	008MI
Genauigkeitsklasse	-
maximal zulässiger Fehler	± 2,5 % FS
Q (min)	0,005 m³/h
Q (t)	-
Q (max)	1,5 m³/h

Schockfestigkeit

DIN IEC 68-2-27

20 g (11 ms)

Vibrationsfestigkeit

DIN IEC 68-2-6

5 g (10...2000 Hz)

MTTF [Jahre]

175

Druckgeräterichtlinie

Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage

Mechanische Daten

Gewicht [g]	481,5
Werkstoffe	1.4404 (Edelstahl / 316L); PBT-GF20; PC; FKM; TPE
Werkstoffe in Kontakt mit dem Medium	1.4404 (Edelstahl / 316L); PEEK; FKM
Prozessanschluss	Gewindeanschluss G 1/2 DN15 flachdichtend

Anzeigen / Bedienelemente

Anzeigeeinheit	6 x LED, grün (l/min, m³/h, gpm, gph, °C, °F)
Messwerte	alphanumerische Anzeige, 4-stellig
Programmierung	alphanumerische Anzeige, 4-stellig

Anzeigeeinheit

l/min; m³/h; gpm; gph; °C; °F

Bemerkungen

MW = Messwert

MEW = Messbereichsendwert

Verpackungseinheit

1 Stück

Elektrischer Anschluss

Anschluss	Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet

Diagramme und Kurven

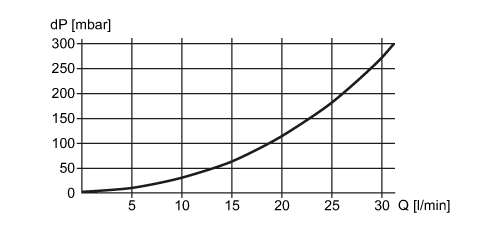

Druckverlust

dP	Druckverlust
Q	Durchflussmenge
