Inkrementaler Drehgeber mit Vollwelle
RV3110
INCREMENTAL ENCODER
Inkrementaler Drehgeber mit Vollwelle
RV3110
INCREMENTAL ENCODER
- Definierte Impulsfolge für die zuverlässige Erfassung von Drehzahlen
- Zur präzisen Positionsbestimmung und Wegmessung
- Hohe Schock- und Vibrationsfestigkeit dank magnetischem Abtastprinzip
- Auflösung frei programmierbar von 1 ... 10.000
- Komfortable Kommunikation und Parametrierung über IO-Link
Produktmerkmale
| Auflösung | 1...10000; (parametrierbar; Werkseinstellung: 1024) Striche |
|---|---|
| Kommunikationsschnittstelle | IO-Link |
| Wellenausführung | Vollwelle |
| Wellendurchmesser [mm] | 10 |
Einsatzbereich
| Funktionsprinzip | Inkremental |
|---|---|
| Abtastsystem | magnetisch |
Elektrische Daten
| Betriebsspannung [V] | 4,75...30 DC |
|---|---|
| Stromaufnahme [mA] | < 150 |
| Schutzklasse | III |
| Verpolungsschutz | ja |
| Bereitschaftsverzögerungszeit [s] | 0,5 |
| Max. Drehzahl elektrisch [U/min] | 12000 |
Ausgänge
| Elektrische Ausführung | HTL/TTL | |
|---|---|---|
| Strombelastbarkeit je Ausgang [mA] | 50 | |
| Schaltfrequenz [kHz] | 1000 | |
| Werkseinstellung |
|
|
| Kurzschlussschutz | ja | |
| Phasenversatz A und B [°] | 90 |
Mess-/Einstellbereich
| Auflösung | 1...10000; (parametrierbar; Werkseinstellung: 1024) Striche |
|---|
Genauigkeit / Abweichungen
| Genauigkeit [°] | 0,1 |
|---|
Software / Programmierung
| Parametriermöglichkeiten | Auflösung; Drehrichtung; HTL; TTL |
|---|
Schnittstellen
| Kommunikationsschnittstelle | IO-Link |
|---|---|
| Übertragungstyp | COM2 (38,4 kBaud) |
| IO-Link Revision | 1.1 |
| SIO-Mode | ja |
| Min. Prozesszykluszeit [ms] | 2,3 |
Umgebungsbedingungen
| Umgebungstemperatur [°C] | -40...85 |
|---|---|
| Lagertemperatur [°C] | -40...85 |
| Max. zulässige relative Luftfeuchtigkeit [%] | 95; (Betauung nicht zulässig) |
| Schutzart | IP 67; (Gehäuseseitig: IP 67; Wellenseitig: IP 67) |
Zulassungen / Prüfungen
| Schockfestigkeit |
|
||
|---|---|---|---|
| Vibrationsfestigkeit |
|
||
| MTTF [Jahre] | 292 |
Mechanische Daten
| Gewicht [g] | 591,5 | |
|---|---|---|
| Abmessungen [mm] | Ø 58 / L = 79,5 | |
| Werkstoffe | Flansch: 1.4571 (Edelstahl / 316Ti); Gehäuse: 1.4521 (Edelstahl / 444); NBR | |
| Max. Drehzahl mechanisch [U/min] | 12000 | |
| Max. Anfangsdrehmoment [Nm] | 1 | |
| Bezugstemperatur Drehmoment [°C] | 20 | |
| Wellenausführung | Vollwelle | |
| Wellendurchmesser [mm] | 10 | |
| Wellenwerkstoff |
|
|
| Max. Wellenbelastung axial am Wellenende [N] | 40 | |
| Max. Wellenbelastung radial am Wellenende [N] | 60 | |
| Befestigungsflansch | Klemmflansch |
Elektrischer Anschluss
| IO-Link | Steckverbindung: 1 x M12, radial, auch axial verwendbar; Codierung: A; Griffkörper: 1.4401 (Edelstahl / 316); Max. Leitungslänge: 100 m; (IO-Link: max. 20 m) |
|---|
Diagramme und Kurven
|

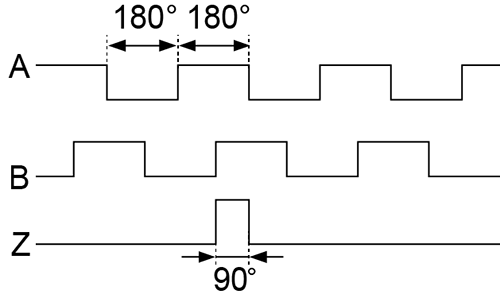

Impulsdiagramm
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — RV3110-00 —
RV3110 –
INCREMENTAL ENCODER
- 1
- M4 x 0,7 Tiefe 6 mm
- 2
- M3 x 0,5 Tiefe 6 mm
Elektrischer Anschluss
IO-Link
- 1
- L+
- 2
- nicht verwenden
- 3
- L-
- 4
- IO-Link
- 5
- nicht verwenden
- Abschirmung
- Stecker
Drehgeber
- 1
- UB
- 2
- A
- 3
- GND
- 4
- Z/0-Pulse (90 deg)
- 5
- B
- Abschirmung
- Stecker
Steckverbindung: 1 x M12, radial, auch axial verwendbar; Codierung: A; Griffkörper: 1.4401 (Edelstahl / 316); Max. Leitungslänge: 100 m; (IO-Link: max. 20 m)
