Nicht mehr lieferbarer Artikel – Archiveintrag

Alternativartikel: OT5013 – Produktvergleich: OT5024 / OT5013
Beachten Sie bei der Auswahl des Alternativartikels und des Zubehörs eventuell abweichende technische Daten!

OT5024

Reflexlichtschranke

OTR-FPKG/6M

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • csa
  • ce
  • ul

Download
Technische Details
Produktmerkmale
Lichtart Infrarotlicht
Gehäuse Quaderförmig
Abmessungen [mm] 75 x 19 x 30
Einsatzbereich
Funktionsprinzip Reflexlichtschranke
Elektrische Daten
Betriebsspannung [V] 10...55 DC
Stromaufnahme [mA] 40; ((24 V))
Schutzklasse II
Verpolungsschutz ja
Lichtart Infrarotlicht
Wellenlänge [nm] 880
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Hell-/Dunkelschaltung; (parametrierbar)
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 250
Schaltfrequenz DC [Hz] 150
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Erfassungsbereich
Reichweite [m] 0,15...5; (Tripelspiegel Ø 80 E20005)
Reich-/Tastweite einstellbar ja
Max. Lichtfleckdurchmesser [mm] 262
Lichtfleckabmessungen gelten für bei maximaler Reichweite
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...60
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 60947-5-2
EN 55011 Klasse B
MTTF [Jahre] 583
Mechanische Daten
Gehäuse Quaderförmig
Abmessungen [mm] 75 x 19 x 30
Werkstoffe PBT
Optikwerkstoff
PMMA
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, gelb
Betrieb 1 x LED, grün
Zubehör
Zubehör mitgeliefert
Befestigungswinkel: 1 x, E20441
Schraubendreher
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Kabel: 6 m, PVC; 3 x 0,34 mm²
Diagramme und Kurven

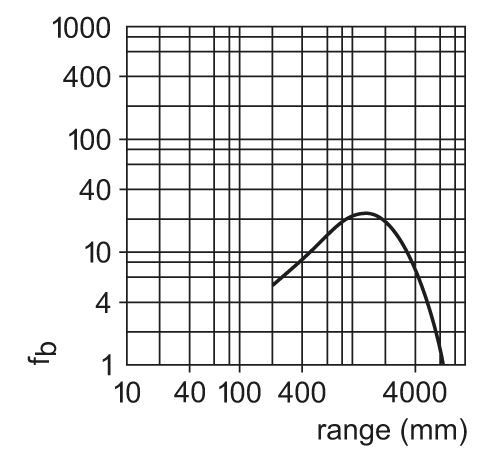

Funktionsreservekurve
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — OT5024-00 — 22.02.2016 —
