OJ5122

Reflexlichttaster

OJB-FPKG/SO/AS

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Besonders kompakte Bauform für den Einsatz in beengten Einbauverhältnissen
  • Sehr hohe Tastweite
  • Einfache Ausrichtung durch sichtbares Rotlicht
  • Intuitive Einstellung von Empfindlichkeit und Ausgangsfunktion
  • Schnelle Montage durch Befestigungslöcher mit robuster Edelstahlhülse
  • ce
  • eac
  • cul
Download
Technische Details
Produktmerkmale
Lichtart Rotlicht
Gehäuse Quaderförmig
Abmessungen [mm] 35 x 11 x 24
Einsatzbereich
Funktionsprinzip Reflexlichttaster
Elektrische Daten
Betriebsspannung [V] 10...30 DC
Stromaufnahme [mA] < 22
Schutzklasse III
Verpolungsschutz ja
Lichtart Rotlicht
Wellenlänge [nm] 660
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Hell-/Dunkelschaltung; (programmierbar)
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 200
Schaltfrequenz DC [Hz] 2000
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Erfassungsbereich
Tastweite [mm] 1...600; (weißes Papier 200 x 200 mm 90 % Remission)
Reich-/Tastweite einstellbar ja
Max. Lichtfleckdurchmesser [mm] 60
Lichtfleckabmessungen gelten für bei maximaler Tastweite
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...60
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 60947-5-2
MTTF [Jahre] 854
Mechanische Daten
Gewicht [g] 40,1
Gehäuse Quaderförmig
Abmessungen [mm] 35 x 11 x 24
Werkstoffe Gehäuse: ABS; LED-Fenster: SEPS; Taste: SEPS
Optikwerkstoff
Glas
Ausrichtung Optik seitliche Optik
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, gelb
Betrieb 1 x LED, grün
Funktion 1 x LED, rot
Elektronisches Schloss ja
Zubehör
Zubehör mitgeliefert
Befestigungsschrauben: 2 x
Federringe: 2 x
Muttern: 2 x
Bemerkungen
Bemerkungen
Betriebsspannung "supply class 2" gemäß cULus
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M8
Diagramme und Kurven

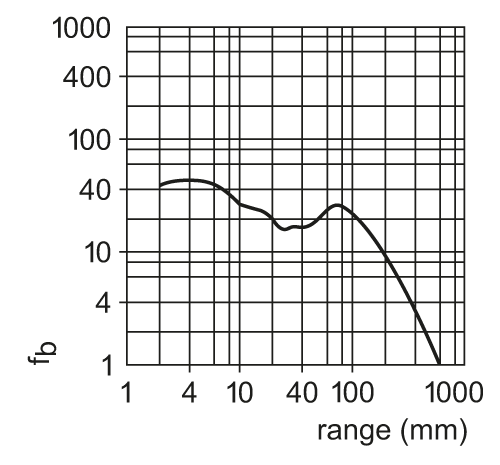

Funktionsreservekurve
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — OJ5122-01 — 11.08.2009 —
