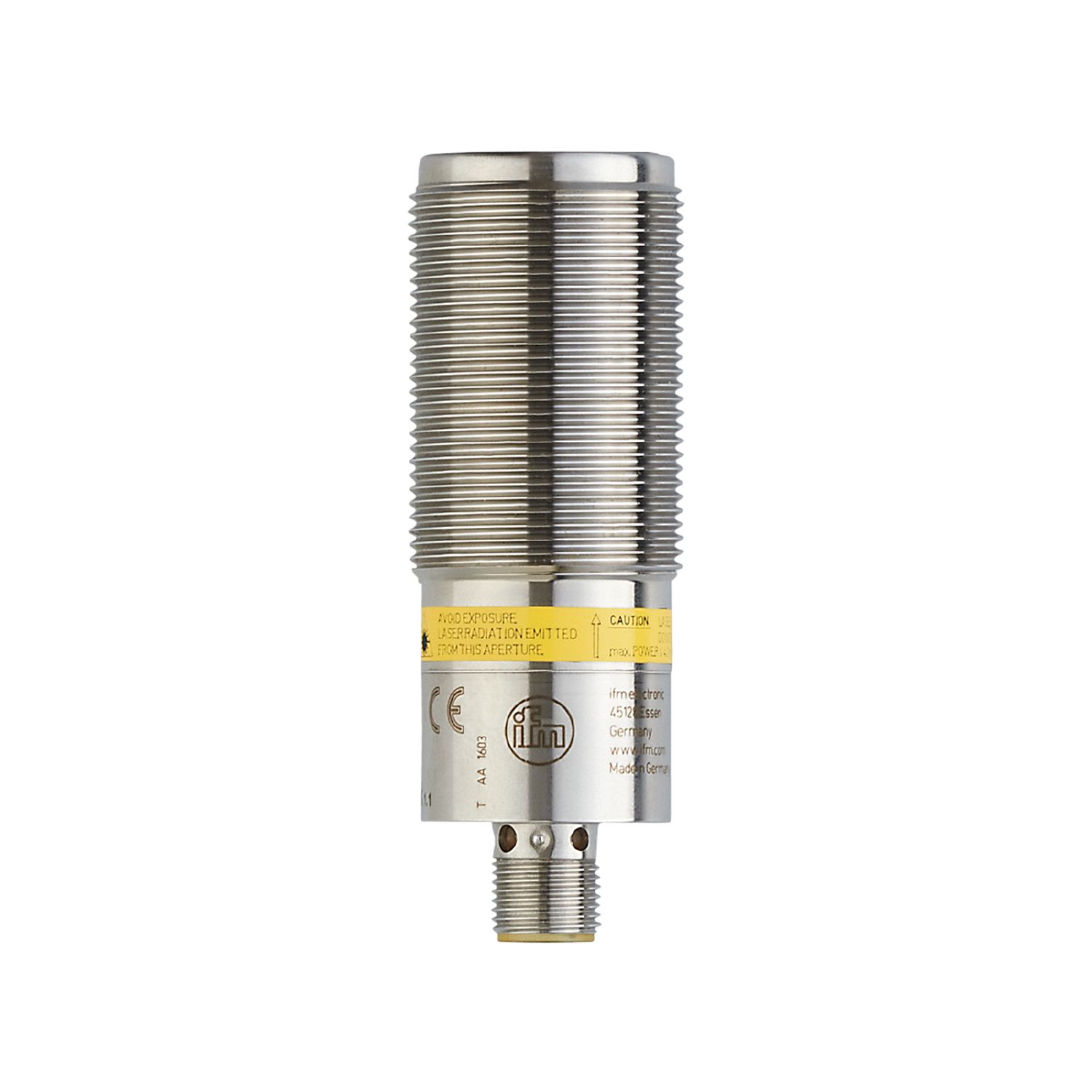

Optischer Abstandssensor

OID204

OIDLCPKG/US

Optischer Abstandssensor

OID204

OIDLCPKG/US

  • Sehr hohe Reichweite durch Lichtlaufzeitmessung
  • Zuverlässige Hintergrundausblendung und farbunabhängige Erkennung
  • Robustes Edelstahlgehäuse
  • Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
  • Komfortable Kommunikation über IO-Link
  • ce
  • ukca
  • cul
  • iolink
Produktmerkmale
Lichtart Rotlicht
Laserschutzklasse 2
Einsatzbereich
Besondere Eigenschaft Hintergrundausblendung
Elektrische Daten
Betriebsspannung [V] 10...30 DC; ("supply class 2" gemäß cULus)
Stromaufnahme [mA] 75; (24 V)
Schutzklasse III
Verpolungsschutz ja
Lichtart Rotlicht
Wellenlänge [nm] 650
Typ. Lebensdauer [h] 50000
Ein-/Ausgänge
Anzahl der Ein- und Ausgänge Anzahl der digitalen Ausgänge: 2
Eingänge
Eingangsbeschaltung digitale Eingänge 1 x 24 V PNP
Ausgänge
Gesamtzahl Ausgänge 2
Elektrische Ausführung PNP
Anzahl der digitalen Ausgänge 2
Ausgangsfunktion Schließer / Öffner; (antivalent)
Strombelastbarkeit je Ausgang [mA] 100
Schaltfrequenz DC [Hz] 11
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Erfassungsbereich
Max. Lichtfleckdurchmesser [mm] 5
Lichtfleckabmessungen gelten für 2 m
Erfassungsbereich Hysterese [%] < 2
Hinweis zum Erfassungsbereich Hysterese
schwarz 6 % Remission
Hintergrundausblendung vorhanden ja
Hintergrundausblendung [m] < 20
Mess-/Einstellbereich
Messbereich [m] 0,03...2
Messfrequenz [Hz] 33
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungstyp COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
Profile Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO-Mode ja
Prozessdaten analog 1
Prozessdaten binär 1
Min. Prozesszykluszeit [ms] 6,6
Unterstützte DeviceIDs
Betriebsart DeviceID
default 579
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...60
Hinweis zur Umgebungstemperatur
bei ta < -10 °C ist eine Aufwärmzeit notwendig, Laser ist dabei aus
Schutzart IP 65; IP 67; IP 68; IP 69K
Max. Fremdlichtsicherheit [klx] 10; (auf dem Objekt)
Zulassungen / Prüfungen
EMV
EN 60947-5-2
Laserschutzklasse 2
Laserschutzhinweis
Achtung: Laserlicht
Leistung: <= 4,0 mW
Wellenlänge: 650 nm
Puls: 1,3 ns
Nicht in den Strahl blicken.
Kontakt mit Laserlicht vermeiden.
Laserklasse: 2
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Entspricht 21 CFR Part 1040 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr. 50, Juni 2007.
MTTF [Jahre] 210
Mechanische Daten
Gewicht [g] 230,5
Werkstoffe Gehäuse: Edelstahl; Frontscheibe: PMMA; PEI; EPDM
Anzeigen / Bedienelemente
Anzeige
Schaltzustand LED, gelb Schaltausgang PIN 4
Betrieb LED, grün
Anzeigeeinheit cm
Zubehör
Lieferumfang
Befestigungsmuttern: 2 x M30, Edelstahl
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M12; Codierung: A
Diagramme und Kurven
Hysteresekurve
x: Abstand [mm]
y: Hysterese [mm]
1 = Hintergrund schwarz 6 % Remission
2 = Hintergrund weiß 90 % Remission
Weitere Daten
Genauigkeit
Abstand schwarz (6 % Remission) weiß (90 % Remission)
0 mm ± 25 mm ± 20 mm
500 mm ± 25 mm ± 20 mm
1000 mm ± 25 mm ± 20 mm
1500 mm ± 25 mm ± 20 mm
2000 mm ± 30 mm ± 20 mm
Fremdlicht auf dem Objekt < 10 klx
