Reflexlichttaster
OI0002
OIT-FBOA
Reflexlichttaster
OI0002
OIT-FBOA
- Sehr hohe Tastweite
- Mit um 90° drehbarem Anschlussraum
- Programmierbare Hell-/Dunkelschaltung
- Mit kombinierter AC/DC-Endstufe und Zweileiter-Technik
- Optionale Anschlussmöglichkeit für Lichtwellenleiter
Produktmerkmale
| Lichtart | Infrarotlicht |
|---|---|
| Gehäuse | Gewindebauform |
Einsatzbereich
| Funktionsprinzip | Reflexlichttaster |
|---|
Elektrische Daten
| Frequenz AC [Hz] | 47...63 |
|---|---|
| Betriebsspannung [V] | 20...250 AC/DC |
| Schutzklasse | II |
| Verpolungsfest | nein |
| Lichtart | Infrarotlicht |
| Wellenlänge [nm] | 880 |
Ausgänge
| Ausgangsfunktion | Hell-/Dunkelschaltung; (programmierbar) |
|---|---|
| Max. Spannungsabfall Schaltausgang DC [V] | 10,5 |
| Max. Spannungsabfall Schaltausgang AC [V] | 10,5 |
| Mindestlaststrom [mA] | 15 |
| Max. Reststrom [mA] | 6 |
| Dauerhafte Strombelastbarkeit des Schaltausgangs AC [mA] | 250; (350 (...50 °C)) |
| Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] | 250; (350 (...50 °C)) |
| Kurzzeitige Strombelastbarkeit des Schaltausgangs [mA] | 2200; (10 ms / 0,5 Hz) |
| Schaltfrequenz AC [Hz] | 25 |
| Schaltfrequenz DC [Hz] | 35 |
| Kurzschlussfest | nein |
| Überlastfest | nein |
Erfassungsbereich
| Tastweite [mm] | 3...700; (weißes Papier 200 x 200 mm) |
|---|---|
| Reich-/Tastweite einstellbar | ja |
| Max. Lichtfleckdurchmesser [mm] | 122 |
| Lichtfleckabmessungen gelten für | bei maximaler Tastweite |
Umgebungsbedingungen
| Umgebungstemperatur [°C] | -25...80 |
|---|---|
| Schutzart | IP 65 |
Zulassungen / Prüfungen
| EMV |
|
||
|---|---|---|---|
| MTTF [Jahre] | 309 |
Mechanische Daten
| Gewicht [g] | 127 | |
|---|---|---|
| Gehäuse | Gewindebauform | |
| Abmessungen [mm] | M30 x 1,5 / L = 125 | |
| Gewindebezeichnung | M30 x 1,5 | |
| Werkstoffe | PBT; PPO modifiziert | |
| Optikwerkstoff |
|
Anzeigen / Bedienelemente
| Anzeige |
|
|---|
Elektrischer Anschluss
| Erforderliche Absicherung | Miniatur-Sicherung gemäß IEC60127-2 Sheet 1; ≤ 2 A; flink |
|---|
Zubehör
| Lieferumfang |
|
|---|
Bemerkungen
| Bemerkungen |
|
|
|---|---|---|
| Verpackungseinheit | 1 Stück |
Elektrischer Anschluss
| Anschluss | Anschlussklemmen: ...1,5 mm²; Leitungsmantel: Ø 7...13 mm; Kabelverschraubung: M20 X 1,5 |
|---|
Diagramme und Kurven
|

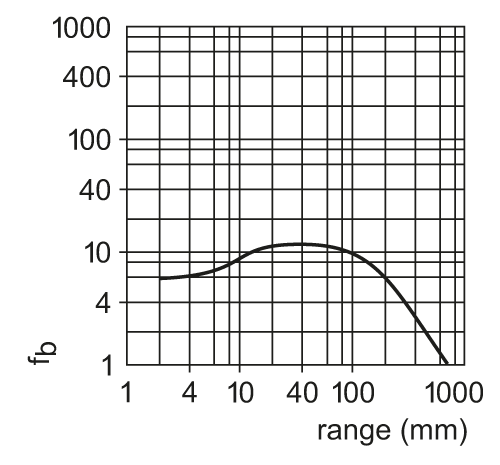

Funktionsreservekurve
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — OI0002-00 — 13.04.2023 —
OI0002 –
OIT-FBOA
Elektrischer Anschluss
Anschlussklemmen: ...1,5 mm²; Leitungsmantel: Ø 7...13 mm; Kabelverschraubung: M20 X 1,5
Anschluss
- Hinweis : Miniatur-Sicherung gemäß IEC60127-2 Sheet 1 ≤ 2 A flink
