Nicht mehr lieferbarer Artikel – Archiveintrag

Wird ersetzt durch: OGE502 – Produktvergleich: OG5041 / OGE502

OG5041

Einweglichtschranke Empfänger

OGE-FPKG

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

Download
Technische Details
Produktmerkmale
Lichtart Infrarotlicht
Gehäuse Gewindebauform
Abmessungen [mm] M18 x 1 / L = 64,5
Einsatzbereich
Funktionsprinzip Einweglichtschranke
Elektrische Daten
Betriebsspannung [V] 10...36 DC
Stromaufnahme [mA] < 22
Schutzklasse II
Verpolungsschutz ja
Lichtart Infrarotlicht
Wellenlänge [nm] 880
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Hell-/Dunkelschaltung; (parametrierbar)
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 200
Schaltfrequenz DC [Hz] 500
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Erfassungsbereich
Sender / Empfänger Empfänger
Reichweite [m] < 15
Reich-/Tastweite einstellbar ja
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...80
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 60947-5-2
EN 55011 Klasse B
Mechanische Daten
Gehäuse Gewindebauform
Abmessungen [mm] M18 x 1 / L = 64,5
Gewindebezeichnung M18 x 1
Werkstoffe PBT
Optikwerkstoff
PMMA
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, gelb
Betrieb 1 x LED, grün
Funktion 1 x LED, rot
Zubehör
Zubehör mitgeliefert
Befestigungsmuttern: 2 x
Bemerkungen
Bemerkungen
Betriebsspannung "supply class 2" gemäß cULus
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Kabel: 2 m, PVC; 3 x 0,34 mm²
Diagramme und Kurven

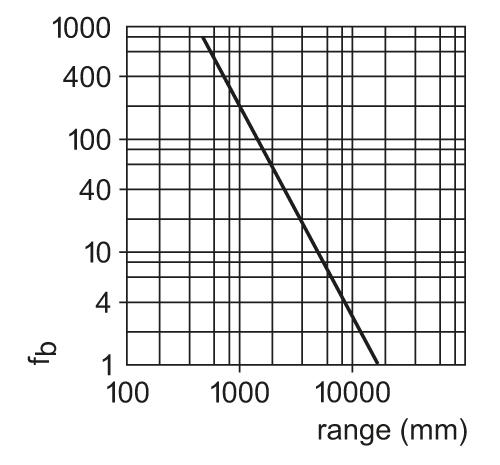

Funktionsreservekurve
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — OG5041-00 — 06.03.2003 —
