OF5012

Reflexlichttaster

OFT-FPKG/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Intuitive Einstellung der Empfindlichkeit mittels Potentiometer
  • Mit Funktionskontrollausgang zur Signalisierung von Verschmutzung oder Dejustage
  • Robustes Metallgehäuse für den Einsatz in rauer Industrieumgebung
  • Programmierbare Hell-/Dunkelschaltung
  • LED-Anzeige zur Kontrolle von Betrieb, Schaltzustand und Funktion
  • ce
  • eac
  • cul

Download
Technische Details
Produktmerkmale
Lichtart Infrarotlicht
Gehäuse Gewindebauform
Abmessungen [mm] M12 x 1 / L = 74
Einsatzbereich
Besondere Eigenschaft Funktionskontrollausgang
Funktionsprinzip Reflexlichttaster
Elektrische Daten
Betriebsspannung [V] 10...36 DC
Stromaufnahme [mA] < 35
Schutzklasse II
Verpolungsschutz ja
Lichtart Infrarotlicht
Wellenlänge [nm] 880
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Hell-/Dunkelschaltung; (programmierbar)
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Funktionskontrollausgang ja
Max. Spannungsabfall Funktionskontrollausgang [V] 3,5
Strombelastbarkeit Funktionskontrollausgang [mA] 10
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 200
Schaltfrequenz DC [Hz] 320
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Erfassungsbereich
Tastweite [mm] 1...200; (weißes Papier 200 x 200 mm)
Reich-/Tastweite einstellbar ja
Max. Lichtfleckdurchmesser [mm] 92
Lichtfleckabmessungen gelten für bei maximaler Tastweite
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...60
Schutzart IP 65
Zulassungen / Prüfungen
EMV
EN 60947-5-2
EN 55011 Klasse B
MTTF [Jahre] 607
Mechanische Daten
Gewicht [g] 46,8
Gehäuse Gewindebauform
Abmessungen [mm] M12 x 1 / L = 74
Gewindebezeichnung M12 x 1
Werkstoffe Messing vernickelt
Optikwerkstoff
PMMA
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, gelb
Betrieb 1 x LED, grün
Funktion 1 x LED, rot
Zubehör
Zubehör mitgeliefert
Befestigungsmuttern: 2 x
Schraubendreher
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M12
Diagramme und Kurven

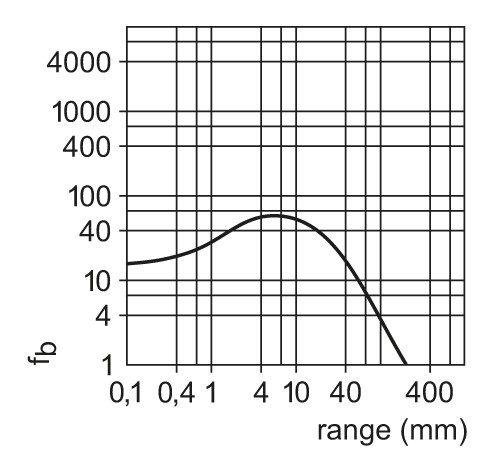

Funktionsreservekurve
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — OF5012-01 — 14.11.2011 —
