O6P701

Reflexlichtschranke

O6PLFPKG/0,30m/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • ce
  • cul
  • iolink
Download
Technische Details
Produktmerkmale
Lichtart Rotlicht
Laserschutzklasse 1
Gehäuse Quaderförmig
Abmessungen [mm] 35,4 x 13 x 21
Einsatzbereich
Funktionsprinzip Reflexlichtschranke
Elektrische Daten
Betriebsspannung [V] 10...30 DC
Stromaufnahme [mA] 15; (24 V)
Schutzklasse III
Verpolungsfest ja
Lichtart Rotlicht
Wellenlänge [nm] 650
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Hell-/Dunkelschaltung; (umschaltbar)
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Schaltfrequenz DC [Hz] 1000
Ausführung Kurzschlussschutz getaktet
Erfassungsbereich
Reichweite [m] 0,075...8; (bezogen auf Tripelspiegel 50x 50 mm (E20722))
Max. Lichtfleckdurchmesser [mm] 17
Lichtfleckabmessungen gelten für bei maximaler Reichweite
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungstyp COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
IO-Link Device ID 525d / 00020D h
Profile Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Binary Data Channel
SIO-Mode ja
Benötigte Masterportklasse A
Umgebungsbedingungen
Umgebungstemperatur [°C] -10...60
Schutzart IP 65; IP 67
Zulassungen / Prüfungen
EMV
EN 60947-5-2
Laserschutzklasse 1
Laserschutzhinweis
Achtung: Laserlicht
Laserklasse: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Entspricht 21 CFR Part 1040 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr. 50, Juni 2007.
MTTF [Jahre] 636
Mechanische Daten
Gewicht [g] 34,5
Gehäuse Quaderförmig
Abmessungen [mm] 35,4 x 13 x 21
Werkstoffe Gehäuse: ABS; PPSU; Dichtung: EPDM
Optikwerkstoff
PMMA
Ausrichtung Optik seitliche Optik
Anzugsdrehmoment [Nm] 0,5; (Befestigungsschrauben)
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, gelb
Betrieb 1 x LED, grün
Bemerkungen
Bemerkungen
Betriebsspannung "supply class 2" gemäß cULus
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Kabel: 0,3 m, PUR, schwarz, Ø 3,7 mm; 3 x 0,25 mm²
Anschluss Steckverbindung: 1 x M12

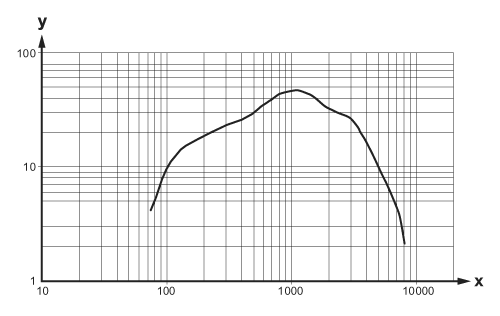

Diagramme und Kurven

x: Abstand [mm]
y: Funktionsreservefaktor
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — O6P701-00 —
