O6H702

Reflexlichttaster mit Hintergrundausblendung

O6HLFPKG/AS/4P

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • ce
  • cul
  • iolink

Download
Technische Details
Produktmerkmale
Lichtart Rotlicht
Laserschutzklasse 1
Gehäuse Quaderförmig
Abmessungen [mm] 46 x 13 x 21
Einsatzbereich
Besondere Eigenschaft Hintergrundausblendung
Funktionsprinzip Reflexlichttaster
Elektrische Daten
Betriebsspannung [V] 10...30 DC
Stromaufnahme [mA] 16; (24 V)
Schutzklasse III
Verpolungsschutz ja
Lichtart Rotlicht
Wellenlänge [nm] 650
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Hell-/Dunkelschaltung; (umschaltbar)
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Schaltfrequenz DC [Hz] 1000
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Erfassungsbereich
Tastweite [mm] 1...100; (weißes Papier 200 x 200 mm)
Tastweite Objekt weiß (90 % Remission) [mm] 1...100
Tastweite Objekt grau (18 % Remission) [mm] 8...100
Tastweite Objekt schwarz (6 % Remission) [mm] 12...100
Reich-/Tastweite einstellbar ja
Max. Lichtfleckdurchmesser [mm] 2
Lichtfleckabmessungen gelten für bei maximaler Tastweite
Hintergrundausblendung vorhanden ja
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungstyp COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
IO-Link Device ID 526 d / 00020E h
Profile Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel; Process Data Variable
SIO-Mode ja
Benötigte Masterportklasse A
Umgebungsbedingungen
Umgebungstemperatur [°C] -10...60
Schutzart IP 65; IP 67
Zulassungen / Prüfungen
EMV
EN 60947-5-2
Laserschutzklasse 1
Laserschutzhinweis
Achtung: Laserlicht
Laserklasse: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Entspricht 21 CFR Part 1040 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr. 50, Juni 2007.
MTTF [Jahre] 513
Mechanische Daten
Gewicht [g] 19,5
Gehäuse Quaderförmig
Abmessungen [mm] 46 x 13 x 21
Werkstoffe Gehäuse: ABS; PPSU; Dichtung: EPDM
Optikwerkstoff
PMMA
Ausrichtung Optik seitliche Optik
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, gelb
Betrieb 1 x LED, grün
Bemerkungen
Bemerkungen
Betriebsspannung "supply class 2" gemäß cULus
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M8

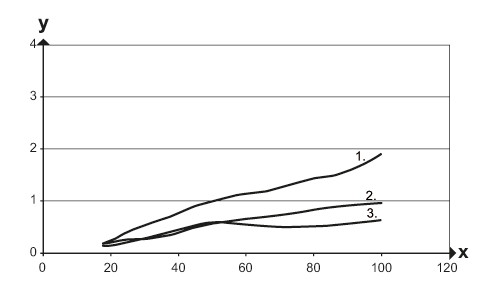

Diagramme und Kurven

x: Abstand Sensor / Objekt [mm]
y: min. Abstand Objekt / Hintergrund [mm]
1 = Objekt schwarz (6 % Remission) , Hintergrund (weiß 90 % Remission)
2 = Objekt grau (18 % Remission) , Hintergrund (weiß 90 % Remission)
3 = Objekt weiß (90 % Remission) , Hintergrund (weiß 90 % Remission)

a: Sensor
b: Objekt
c: Hintergrund
x: Abstand Sensor / Objekt [mm]
y: min. Abstand Objekt / Hintergrund [mm]
Weitere Daten
Reproduzierbarkeit / Genauigkeit: 6 σ
Reproduzierbarkeit der Messwerte
Abstand weiß (90 % Remission) schwarz (6 %...90 % Remission)
20 mm 0,1 mm 0,5 mm
50 mm 0,2 mm 1,0 mm
100 mm 05 mm 2,0 mm
Genauigkeit
Abstand weiß (90 % Remission) schwarz (6 %...90 % Remission)
20 mm ± 0,6 mm ± 0,9 mm
50 mm ± 1,5 mm ± 2,0 mm
100 mm ± 3,0 mm ± 4,0 mm
Die Werte gelten für
Fremdlicht auf dem Objekt < 10 klx
konstante Umweltbedingungen 23 °C / 960 hPa
minimale Einschaltdauer in Minuten 10
IO-Link - Messender Modus
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — O6H702-00 —
