Magnetsensor

MQ2000

MQ23005BBPKG/B/AM/ZH

Magnetsensor MQ2000
Magnetsensor MQ2000
Magnetsensor MQ2000
Magnetsensor MQ2000
Magnetsensor MQ2000
Magnetsensor MQ2000

Magnetsensor

MQ2000

MQ23005BBPKG/B/AM/ZH

  • Objekterfassung auch durch eine metallische Schutzabdeckung (außer Stahl) hindurch möglich
  • Zuverlässiges Schaltsignal auch bei starker Verschmutzung des Sensors
  • Robust und schlagfest dank aktiver Fläche aus Metall
  • Besonders platzsparende Bauform für den Einsatz in beengten Einbauverhältnissen
  • ce
  • ukca
  • cul
Produktmerkmale
Elektrische Ausführung PNP
Ausgangsfunktion Schließer
Schaltabstand [mm] 5
Gehäuse Quaderförmig

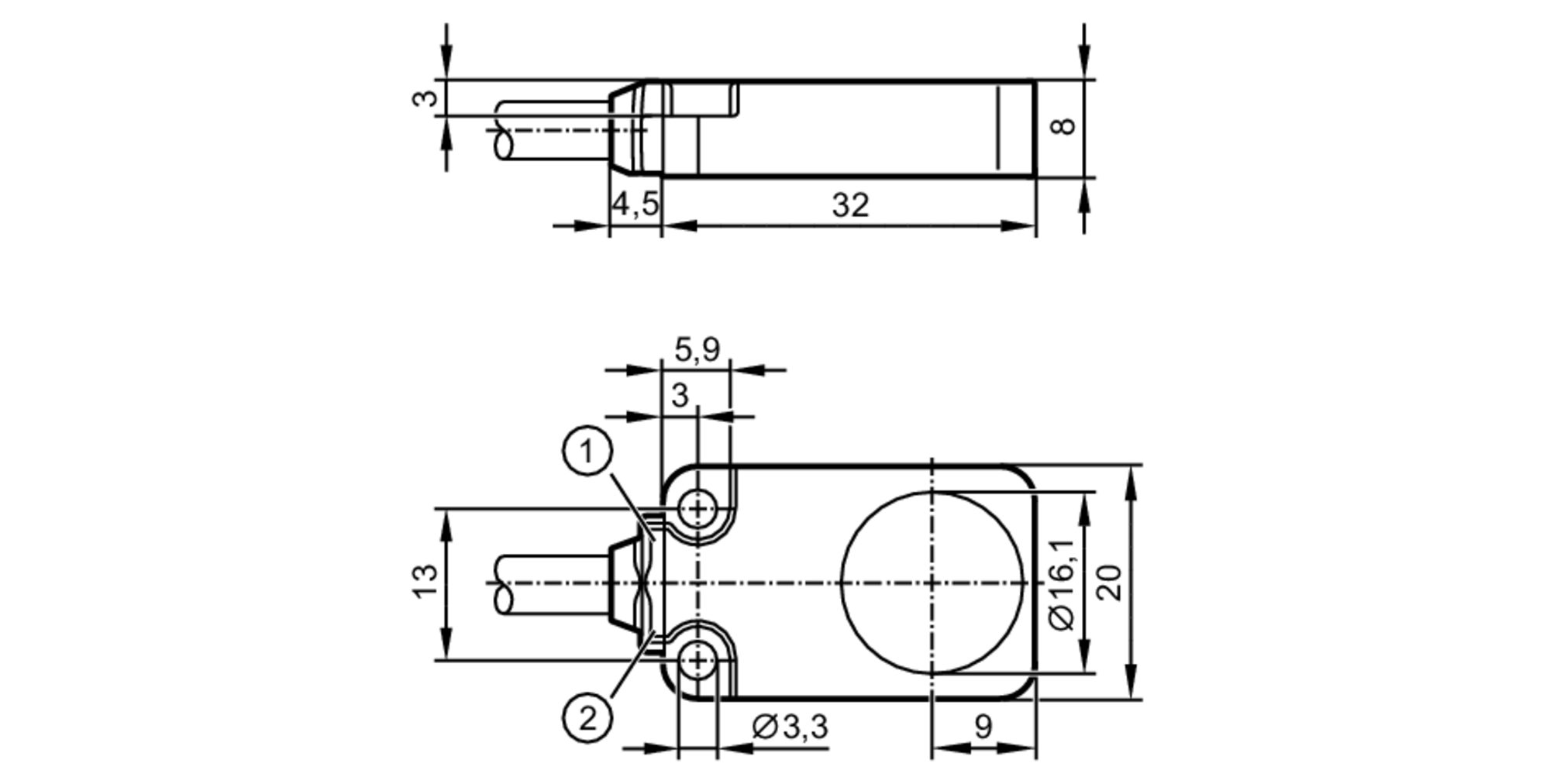

Abmessungen [mm] 20 x 8 x 32
Einsatzbereich
Medien Erkennt nur Fe-Metalle
Elektrische Daten
Betriebsspannung [V] 10...30 DC
Bemessungsisolationsspannung [V] 60
Stromaufnahme [mA] < 30
Schutzklasse III
Verpolungsschutz ja
Bereitschaftsverzögerungszeit [s] < 0,3
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Schließer
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Max. Reststrom [mA] 0,1
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Kurzzeitige Strombelastbarkeit des Schaltausgangs [mA] 100
Schaltfrequenz DC [Hz] 300
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Erfassungsbereich
Schaltabstand [mm] 5
Realschaltabstand Sr [mm] 5 ± 10 %
Arbeitsabstand [mm] 0...4,05
Genauigkeit / Abweichungen
Korrekturfaktor Stahl: 1
Hysterese [% von Sr] < 10
Schaltpunktdrift [% von Sr] 10
Reproduzierbarkeit [% von Sr] 10
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...80
Lagertemperatur [°C] -30...85
Schutzart IP 65; IP 67
Zulassungen / Prüfungen
EMV
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF gestrahlt 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF leitungsgebunden 10 V
EN 55011 Klasse B
Schwingfestigkeit
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 Frequenzzyklen, 1 Oktave/Minute, in 3 Achsen
Schockfestigkeit
EN 60068-2-27 Ea 100 g 11 ms Halbsinus; je 3 Schocks in jede Richtung der 3 Koordinatenachsen
Dauerschockfestigkeit
EN 60068-2-27 40 g 6 ms; je 4000 Schocks in jede Richtung der 3 Koordinatenachsen
MTTF [Jahre] 1647
UL-Zulassung
Ta -25...60 °C
Enclosure type Type 1
Spannungsversorgung Limited Voltage/Current
Zulassungsnummer UL C011
File Nummer UL E174191
Mechanische Daten
Gewicht [g] 81,2
Gehäuse Quaderförmig
Einbauart bündig einbaubar
Abmessungen [mm] 20 x 8 x 32
Werkstoffe Zinkdruckguss; LED-Fenster: TPU; Verguss: PUR
Anzeigen / Bedienelemente
Anzeige
Anzeige Betrieb 1 x LED, grün
Schaltzustand 1 x LED, gelb
Bemerkungen
Verpackungseinheit 1 Stück

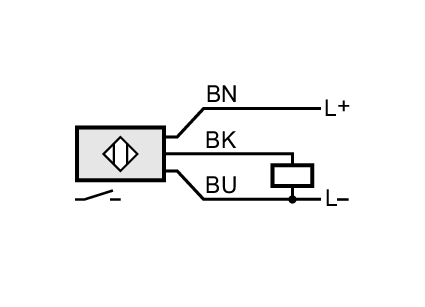

Elektrischer Anschluss
Anschluss Kabel: 2 m, PUR, Ø 4,9 mm; flammwidrig (IEC 60332-2, UL: FT2); 3 x 0,34 mm²
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — MQ2000-00 — 13.04.2023 —
