- MN202S
Magnetisch-codierter Sensor
MN202S
MN14005-AKOG/AS
Magnetisch-codierter Sensor
MN202S
MN14005-AKOG/AS
- Betätigung aus verschiedenen Richtungen möglich
- Besserer Manipulationsschutz durch verdeckten Einbau hinter Edelstahl möglich
- Erfüllt die neue Schnittstellenbeschreibung CB24I des ZVEI
- Höchste Sicherheitslevel nach ISO 13849-1 bzw. SILCL 3 nach IEC 62061
{{ifmVariantName}}
| Produktmerkmale | |||
|---|---|---|---|
| Ausgangsfunktion | 2 x Schließer; (potentialfrei) | ||
| Schaltabstand [mm] | 5; (mit definiertem Betätiger) | ||
| Gehäuse | Quaderförmig | ||
| Abmessungen [mm] | 36 x 13 x 26 | ||
| Einsatzbereich | |||
| Ausführung | Codierter Betätiger | ||
| Betriebsart | Dauerbetrieb | ||
| Elektrische Daten | |||
| Betriebsspannung [V] | 24 DC | ||
| Bemessungsisolationsspannung [V] | 60 | ||
| Schutzklasse | III | ||
| Verpolungsschutz | nein | ||
| Innenwiderstand (Ri) [Ω] | 10; (1 W) | ||
| Ausgänge | |||
| Ausgangsfunktion | 2 x Schließer; (potentialfrei) | ||
| Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] | 50 | ||
| Schaltfrequenz DC [Hz] | 150 | ||
| Ausgangskenndaten | Interface Typ A | ||
| Kurzschlussfest | nein | ||
| Max. kapazitive Last CL_max [nF] | 20 | ||
| Erfassungsbereich | |||
| Schaltabstand [mm] | 5; (mit definiertem Betätiger) | ||
| Gesicherter Ausschaltabstand s(ar) [mm] | 15 | ||
| Reaktionszeiten | |||
| Reaktionszeit auf Sicherheitsanforderung [ms] | 10 | ||
| Max. Abfallzeit [ms] | 0,1 | ||
| Max. Schaltzeit inkl. Prellen [ms] | 0,6 | ||
| Umgebungsbedingungen | |||
| Einsatzort | Klasse C nach EN 60654-1 Wettergeschützter Einsatzort | ||
| Umgebungstemperatur [°C] | -25...80 | ||
| Hinweis zur Umgebungstemperatur |
|
||
| Umgebungstemperatur [°C] | 10...40 | ||
| Hinweis zur Umgebungstemperatur |
|
||
| Max. zulässige relative Luftfeuchtigkeit [%] | kurzzeitig: 5...95 %; dauerhaft: 5...70 % | ||
| Luftdruck [kPa] | 80...106 | ||
| Max. Höhe über NN [m] | 2000 | ||
| Salznebel | nein | ||
| Schutzart | IP 67; IP 69K | ||
| Zulassungen / Prüfungen | |||
| EMV |
|
||
| Schockfestigkeit |
|
||
| Vibrationsfestigkeit |
|
||
| Sicherheitskennwerte | |||
| Gebrauchsdauer TM (Mission Time) [h] | ≤ 175200 | ||
| Gebrauchsdauer TM (zusätzliche Angabe) |
|
||
| B10D | 20.000.000; (ohne Last; bei max. Last DC 12, 24 V, 50 mA: 400.000) | ||
| Mechanische Daten | |||
| Gewicht [g] | 114,5 | ||
| Gehäuse | Quaderförmig | ||
| Einbauart | nicht bündig einbaubar | ||
| Abmessungen [mm] | 36 x 13 x 26 | ||
| Werkstoffe | PA | ||
| Anzugsdrehmoment [Nm] | 0,8...2 | ||
| Zubehör | |||
| Lieferumfang |
|
||
| Bemerkungen | |||
| Bemerkungen |
|
||
| Verpackungseinheit | 1 Stück | ||
| Elektrischer Anschluss - Stecker | |||
| Anschluss | Steckverbindung: 1 x M8; Codierung: A | ||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — DE-DE — MN202S — 14.03.2022 —
|
|||
MN202S –
MN14005-AKOG/AS
- 1
- Sensor
- 2
- Codierter Betätiger

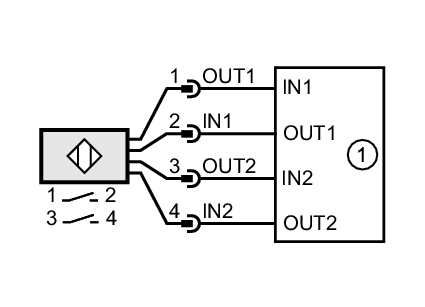

Elektrischer Anschluss - Stecker
Steckverbindung: 1 x M8; Codierung: A
Anschluss
- 1:
- Sicherheitsgerichtete Logikeinheit
