LR7000

Kontinuierlicher Füllstandsensor (geführte Mikrowelle)

LR0000B-BR34AQPKG/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Für die zuverlässige Füllstandüberwachung von Tanks und Behältern
  • Geeignet für Wasser, Öle und Kühlschmiermittel
  • Gut ablesbares 4-stelliges LED-Display
  • Modulares System aus Auswerteelektronik und Sondenstab
  • Anpassung an unterschiedliche Behälterhöhen durch Kürzung des Sondenstabes
  • ce
  • eac
  • cul
  • iolink
  • crn
Download
Technische Details
Produktmerkmale
Anzahl der Ein- und Ausgänge Anzahl der digitalen Ausgänge: 2
Stablänge L [mm] 100...1600
Prozessanschluss G 3/4 Außengewinde
Einsatzbereich
Besondere Eigenschaft Vergoldete Kontakte
Medien Wasserbasierte Kühlschmiermittel; Öle; ölbasierte Medien; Wasser; wasserähnliche Medien
Dielektrizitätskonstante des Mediums ≥ 2; (bei Medien mit DK 2...20 (z. B. Öle) ist zum Betrieb ein Koaxialrohr erforderlich)
Nicht verwendbar für Fette; Granulate; Schüttgüter; Säuren; Laugen; stark schäumende Medien
Mediumtemperatur [°C] 0...80; (90 < 1 h)
Behälterdruck [bar] -1...16
MAWP bei Applikationen gemäß CRN [bar] 25
Elektrische Daten
Betriebsspannung [V] 18...30 DC
Stromaufnahme [mA] < 80
Schutzklasse III
Verpolungsschutz ja
Bereitschaftsverzögerungszeit [s] < 3
Ein-/Ausgänge
Anzahl der Ein- und Ausgänge Anzahl der digitalen Ausgänge: 2
Ausgänge
Gesamtzahl Ausgänge 2
Ausgangssignal Schaltsignal; IO-Link
Elektrische Ausführung PNP
Anzahl der digitalen Ausgänge 2
Ausgangsfunktion Schließer / Öffner; (parametrierbar)
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 200
Kurzschlussschutz ja
Ausführung Kurzschlussschutz thermisch, getaktet
Mess-/Einstellbereich
Stablänge L [mm] 100...1600
Aktiver Bereich A [mm] L-40 (L-60); (bei Einstellung auf Öl und ölbasierte Medien)
Inaktiver Bereich I1 / I2 [mm] 30 / 10 (30); (bei Einstellung auf Öl und ölbasierte Medien)
Einstellbereich
Schaltpunkt SP [mm] ≥ 15 (35) / ≤ L-30
Hinweis zum Schaltpunkt SP
bei Einstellung auf Öl und ölbasierte Medien
Rückschaltpunkt rP [mm] ≥ 10 (30) / ≤ L-35
Hinweis zum Rückschaltpunkt rP
bei Einstellung auf Öl und ölbasierte Medien
In Schritten von [mm] 5
Hysterese [mm] > 5
Genauigkeit / Abweichungen
Wiederholgenauigkeit [mm] ± 5
Schaltpunktgenauigkeit [mm] ± (15 + 0,5 % ); (% vom Messbereichsendwert: L - 30 mm)
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungstyp COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9 CDV
IO-Link Device ID 008 d / 00 00 08 h
Profile kein Profil
SIO-Mode ja
Benötigte Masterportklasse A
Prozessdaten analog 1
Prozessdaten binär 2
Min. Prozesszykluszeit [ms] 2,3
Umgebungsbedingungen
Umgebungstemperatur [°C] 0...60
Lagertemperatur [°C] -25...80
Schutzart IP 67
Zulassungen / Prüfungen
EMV
IEC 60947-1
Schockfestigkeit
DIN IEC 68-2-27 50 g (11 ms)
Vibrationsfestigkeit
DIN IEC 68-2-6 5 g (10...2000 Hz)
MTTF [Jahre] 233
Mechanische Daten
Gewicht [g] 388
Werkstoffe 1.4301 (Edelstahl / 304); FKM; PBT; PC; PEI; TPE-V; PTFE
Werkstoffe in Kontakt mit dem Medium 1.4305 (Edelstahl / 303); Sondenanschluss: 1.4435 (Edelstahl / 316L); PTFE; FKM; Dichtung: NBR-PPTA 20
Prozessanschluss G 3/4 Außengewinde
Anzeigen / Bedienelemente
Anzeige
Anzeigeeinheit 3 x LED, grün
Schaltzustand 2 x LED, gelb
Füllstand alphanumerische Anzeige, 4-stellig
Parametrierung alphanumerische Anzeige, 4-stellig
Zubehör
Zubehör optional
Sondenstab:, E43203...E43205 / E43207...E43210
Koaxialrohr:, E43211...E43221, E43223, E43224
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M12; Kontakte: vergoldet

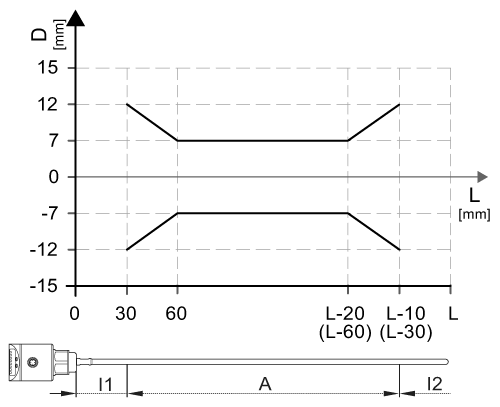

Diagramme und Kurven

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — LR7000-05 — 11.05.2017 —
