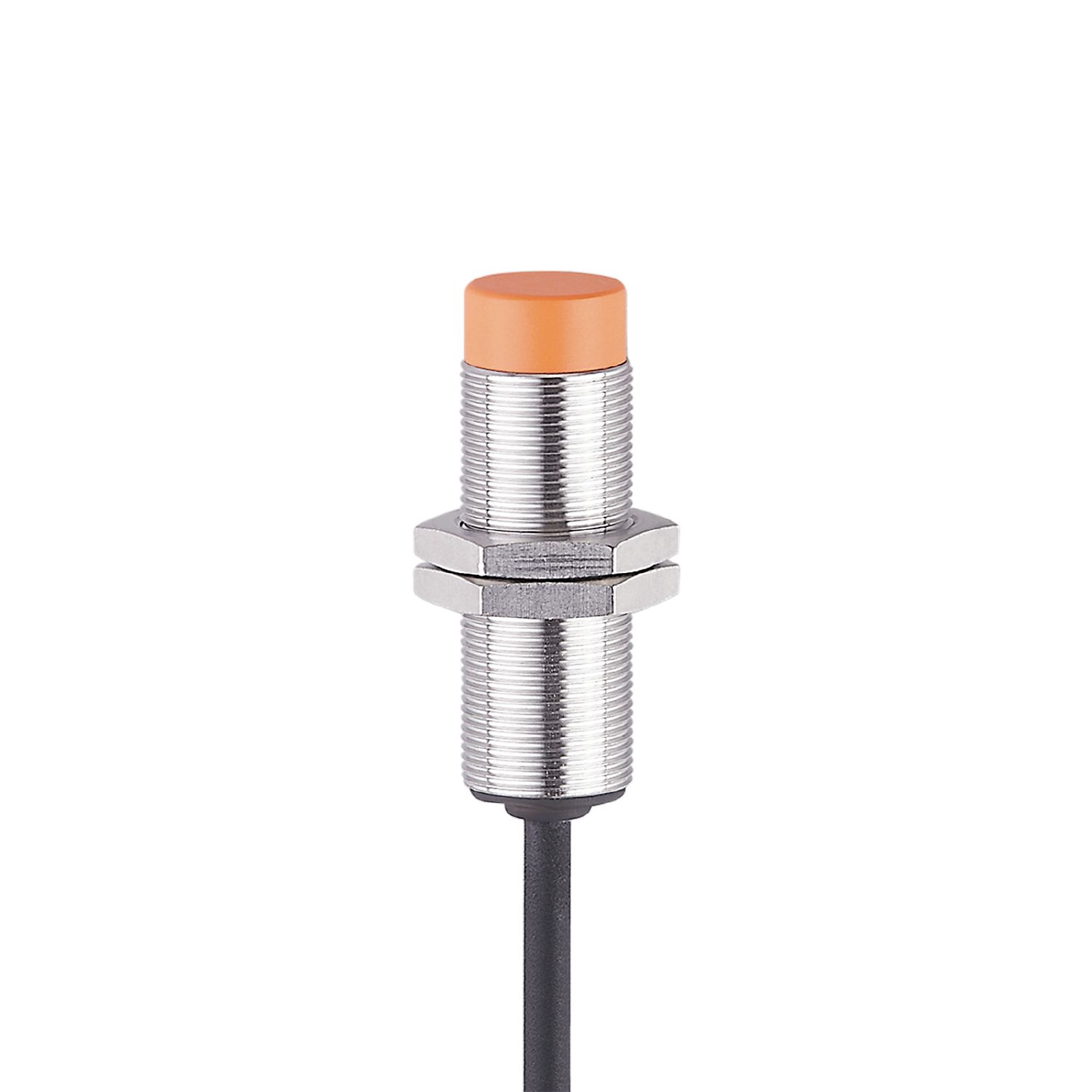

IG6108

Induktiver Sensor

Name: IG6108
Brand: ifm
SKU: IG6108
Price: 134.40 CHF

IG6108

IGK3008A1PKG/0,2M

Induktiver Sensor

IG6108

IGK3008A1PKG/0,2M

Präzises, lineares Ausgangssignal
Sehr hohe Wiederholgenauigkeit
Für die berührungslose Abstandsmessung
Großer Betriebstemperaturbereich
Robustes Metallgehäuse für den Einsatz in rauer Industrieumgebung

Produktmerkmale

Gehäuse	Gewindebauform
Abmessungen [mm]	M18 x 1

Elektrische Daten

Betriebsspannung [V]	15...30 DC
Stromaufnahme [mA]	< 20
Schutzklasse	II
Verpolungsschutz	ja

Ausgänge

Analogausgang Strom [mA]	4...20; (linear; Steigung: 2,22 mA/mm; bei frontaler Annäherung und Target aus Stahl (St37): 24 x 24 x 1 mm)
Max. Bürde [Ω]	500
Kurzschlussschutz	ja
Überlastfest	ja

Erfassungsbereich

Messbereich [mm]	0,8...8

Genauigkeit / Abweichungen

Korrekturfaktor	Stahl: 1 / Edelstahl: 0,7 / Messing: 0,5 / Aluminium: 0,4 / Kupfer: 0,3
Linearitätsfehler Analogausgang [%]	± 1 %; (von IA max)
Wiederholgenauigkeit Analogausgang [%]	± 1 %; (von IA max)

Reaktionszeiten

Ansprechzeit [ms]	< 10

Umgebungsbedingungen

Umgebungstemperatur [°C]	-25...80
Schutzart	IP 67

Zulassungen / Prüfungen

MTTF [Jahre]	936

Mechanische Daten

Gewicht [g]	87
Gehäuse	Gewindebauform
Einbauart	nicht bündig einbaubar
Abmessungen [mm]	M18 x 1
Gewindebezeichnung	M18 x 1
Werkstoffe	Gehäuse: Messing weißbronze-beschichtet; aktive Fläche: PBT
Anzugsdrehmoment [Nm]	25

Anzeigen / Bedienelemente

innerhalb Arbeitsbereich	1 x LED, gelb leuchtet
außerhalb Arbeitsbereich	1 x LED, gelb blinkt

Zubehör

Lieferumfang

Befestigungsmuttern: 2

Bemerkungen

Verpackungseinheit	1 Stück

Elektrischer Anschluss

Anschluss	Kabel: 0,2 m, PVC; 3 x 0,5 mm²
