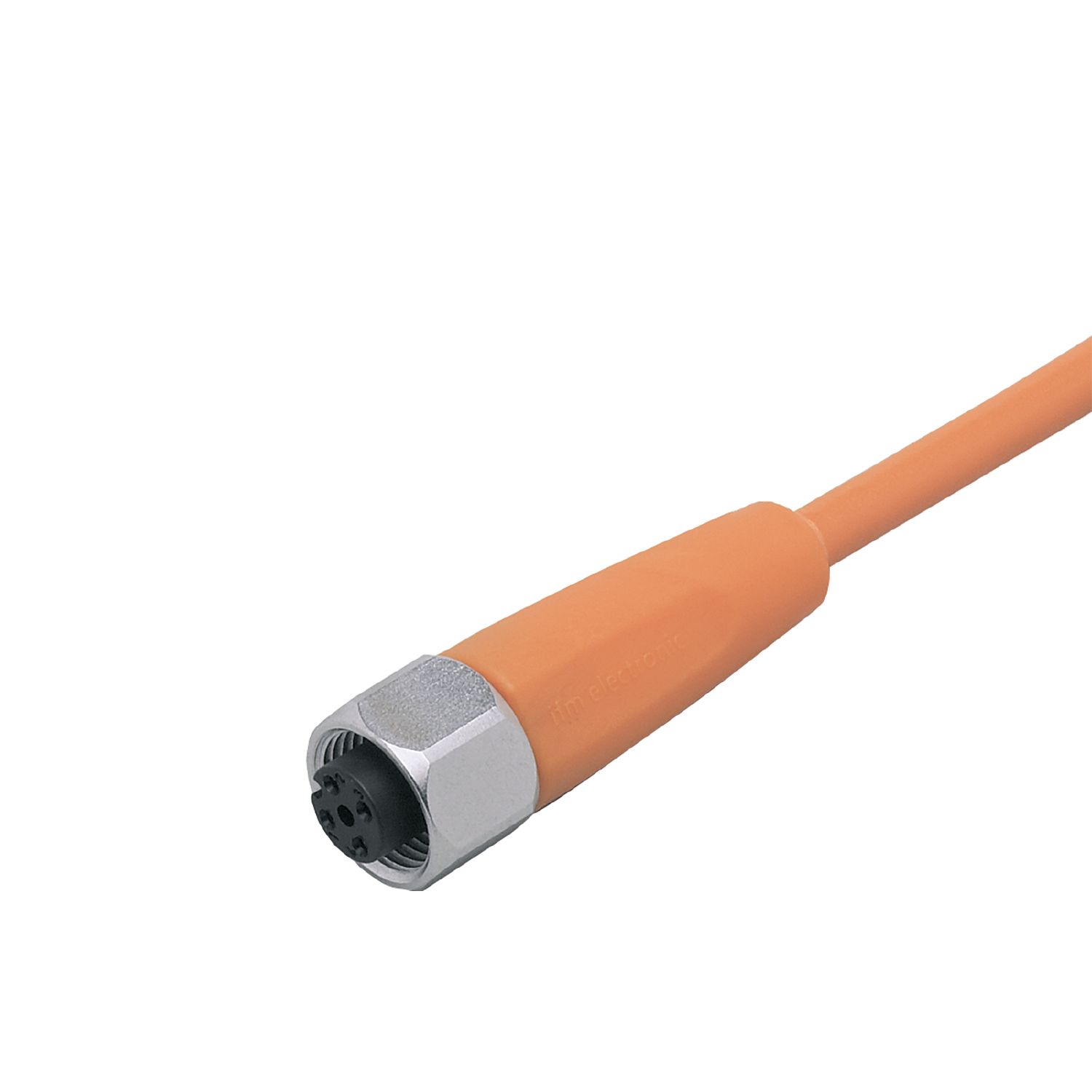

Anschlusskabel mit Buchse
EVT400
ADOGH040VAS0025L04
Anschlusskabel mit Buchse
EVT400
ADOGH040VAS0025L04
- Für den Einsatz in Hygiene- und Nassbereichen in der Lebensmittelindustrie
- Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
- Großer Betriebstemperaturbereich und hohe Schutzart
- Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
- Dauerhaft hoher EMV-Störschutz gegen starke Störfeldeinwirkungen
{{ifmVariantName}}
| Einsatzbereich | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Besondere Eigenschaft | silikonfrei; Vergoldete Kontakte; Abgeschirmte Leitung; Schleppketteneignung | ||||||||
| Applikation | Hygiene- und Nassbereiche in der Lebensmittelindustrie | ||||||||
| Silikonfrei | ja | ||||||||
| Elektrische Daten | |||||||||
| Betriebsspannung [V] | < 50 AC / < 60 DC | ||||||||
| Schutzklasse | III | ||||||||
| Strombelastbarkeit gesamt [A] | 4 | ||||||||
| Strombelastbarkeit gesamt (UL) [A] | 3 | ||||||||
| Umgebungsbedingungen | |||||||||
| Umgebungstemperatur [°C] | -25...100 | ||||||||
| Hinweis zur Umgebungstemperatur |
|
||||||||
| Umgebungstemperatur bewegt [°C] | 5...100 | ||||||||
| Hinweis zur Umgebungstemperatur bewegt |
|
||||||||
| Schutzart | IP 65; IP 67; IP 68; IP 69K | ||||||||
| Mechanische Daten | |||||||||
| Gewicht [g] | 1187 | ||||||||
| Abmessungen [mm] | 15,5 x 15,5 x 45 | ||||||||
| Werkstoffe | Gehäuse: PVC orange; Dichtung: EPDM | ||||||||
| Werkstoff Überwurfmutter | 1.4404 (Edelstahl / 316L) | ||||||||
| Schleppketteneignung | ja | ||||||||
| Schleppketteneignung |
|
||||||||
| Bemerkungen | |||||||||
| Verpackungseinheit | 1 Stück | ||||||||
| Elektrischer Anschluss | |||||||||
| Kabel: 25 m, PVC, orange, Ø 5,2 mm, abgeschirmt; 4 x 0,34 mm² (42 x Ø 0,1 mm ) | |||||||||
| Elektrischer Anschluss - Buchse | |||||||||
| Anschluss | Steckverbindung: 1 x M12, gerade; Codierung: A; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm; Geschirmte Anschlussleitung: Schirm aufgelegt | ||||||||
| Diagramme und Kurven | |||||||||

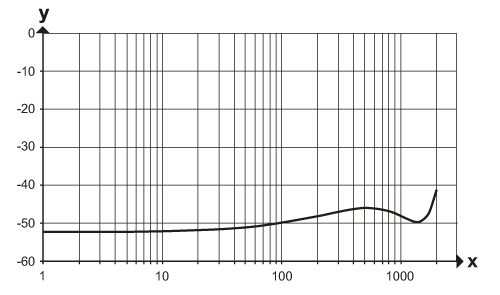

| Schirmdämpfungskennlinie |
|
||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — EVT400-00 — 05.11.2020 —
|
|||||||||
EVT400 –
ADOGH040VAS0025L04
Elektrischer Anschluss
Kabel: 25 m, PVC, orange, Ø 5,2 mm, abgeschirmt; 4 x 0,34 mm² (42 x Ø 0,1 mm )
Elektrischer Anschluss - Buchse
Steckverbindung: 1 x M12, gerade; Codierung: A; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm; Geschirmte Anschlussleitung: Schirm aufgelegt

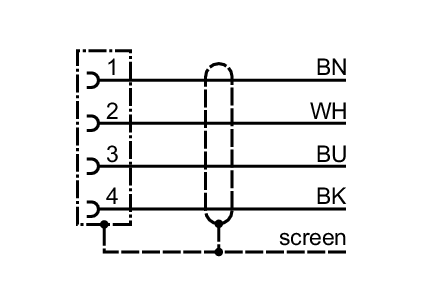

Anschluss
- Adernfarben :
- BK =
- schwarz
- BN =
- braun
- BU =
- blau
- WH =
- weiß
