Verbindungskabel
EVC905
VSTGN040MSS0001K04STGN040MSS
Verbindungskabel
EVC905
VSTGN040MSS0001K04STGN040MSS
- Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
- Kabelmantel aus halogenfreiem und flammwidrigem Material
- Mit robuster M12-Steckverbindung Industrial Ethernet
- Großer Betriebstemperaturbereich und hohe Schutzart
- Gute elektromagnetische Verträglichkeit dank abgeschirmtem Kabel
{{ifmVariantName}}
| Einsatzbereich | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Besondere Eigenschaft | silikonfrei; halogenfrei; Vergoldete Kontakte; Abgeschirmte Leitung; Schleppketteneignung | ||||||||
| Ausführung | Ethernetkabel, D-codiert | ||||||||
| Applikation | Industrial Ethernet; CAT5/CAT5e; 100 Mbit/s; Industrielle Anwendungen / Fabrikautomation | ||||||||
| Silikonfrei | ja | ||||||||
| Elektrische Daten | |||||||||
| Betriebsspannung [V] | 30 AC / 60 DC | ||||||||
| Schutzklasse | III | ||||||||
| Strombelastbarkeit gesamt [A] | 4 | ||||||||
| Umgebungsbedingungen | |||||||||
| Umgebungstemperatur [°C] | -25...90 | ||||||||
| Umgebungstemperatur bewegt [°C] | -25...90 | ||||||||
| Schutzart | IP 65; IP 67 | ||||||||
| Mechanische Daten | |||||||||
| Gewicht [g] | 104,9 | ||||||||
| Werkstoff Griffkörper | TPU | ||||||||
| Werkstoff Überwurfmutter | Messing, vernickelt | ||||||||
| Schleppketteneignung | ja | ||||||||
| Schleppketteneignung |
|
||||||||
| Bemerkungen | |||||||||
| Verpackungseinheit | 1 Stück | ||||||||
| Elektrischer Anschluss - Stecker | |||||||||

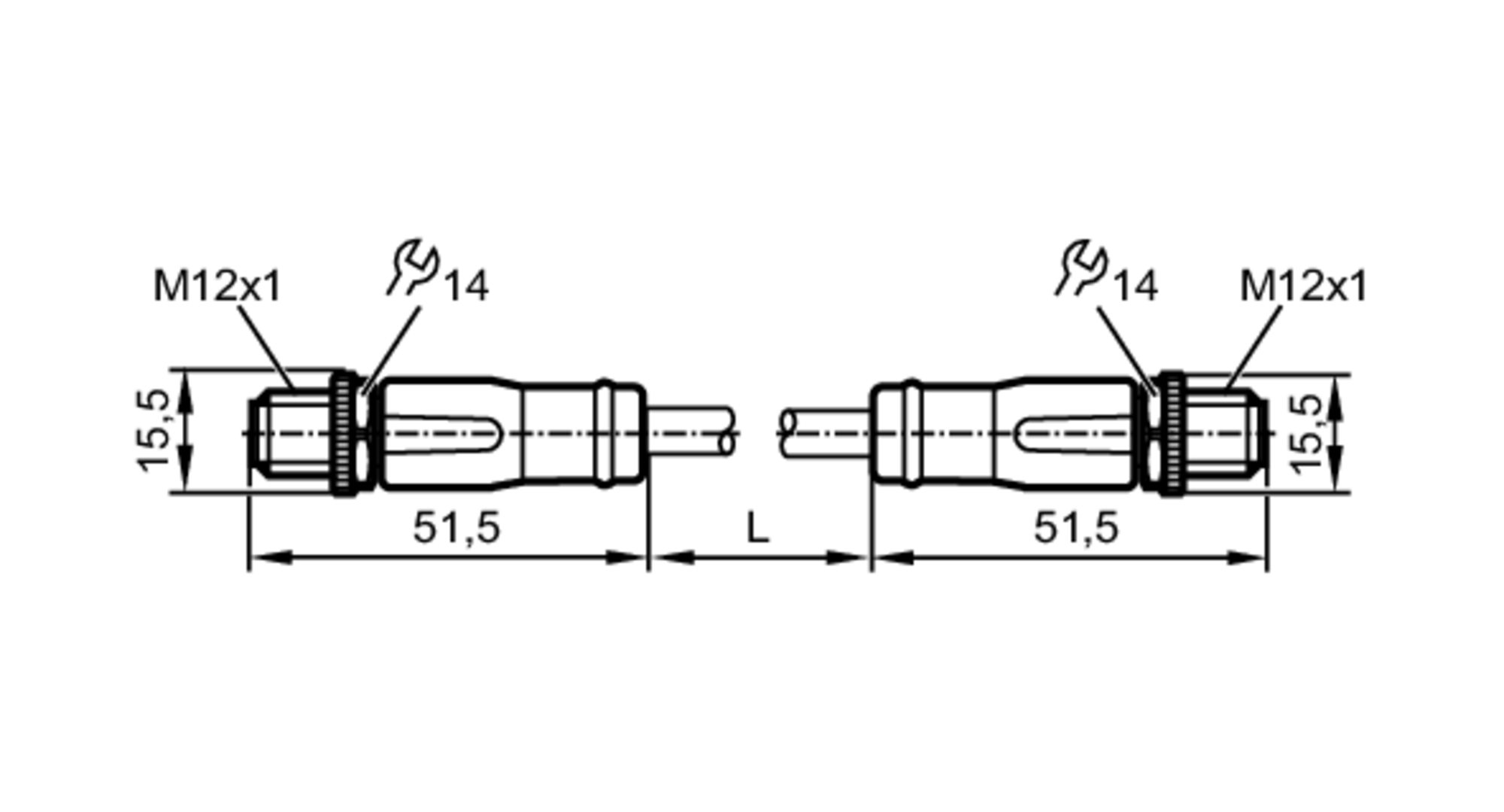

| Steckverbindung: 1 x M12, gerade; Codierung: D; Griffkörper: TPU, schwarz; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,2 Nm; Geschirmte Anschlussleitung: Schirm aufgelegt | |||||||||
| Elektrischer Anschluss | |||||||||

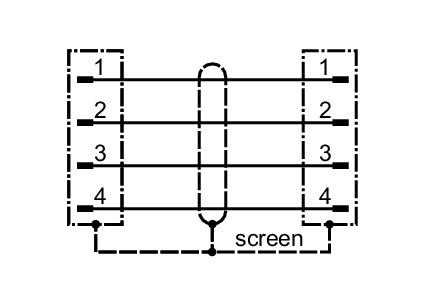

| Anschluss | Kabel: 1 m, PUR, halogenfrei, grün, Ø 6,5 mm, abgeschirmt; PROFINET Type C; 4 x 0,34 mm² (7 x Ø 0,25 mm ) | ||||||||
| Elektrischer Anschluss - Stecker | |||||||||
| Steckverbindung: 1 x M12, gerade; Codierung: D; Griffkörper: TPU, schwarz; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,2 Nm; Geschirmte Anschlussleitung: Schirm aufgelegt | |||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — EVC905-00 — 08.10.2020 —
|
|||||||||
EVC905 –
VSTGN040MSS0001K04STGN040MSS
Elektrischer Anschluss - Stecker
Steckverbindung: 1 x M12, gerade; Codierung: D; Griffkörper: TPU, schwarz; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,2 Nm; Geschirmte Anschlussleitung: Schirm aufgelegt
Elektrischer Anschluss
Kabel: 1 m, PUR, halogenfrei, grün, Ø 6,5 mm, abgeschirmt; PROFINET Type C; 4 x 0,34 mm² (7 x Ø 0,25 mm )
Anschluss
Elektrischer Anschluss - Stecker
Steckverbindung: 1 x M12, gerade; Codierung: D; Griffkörper: TPU, schwarz; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,2 Nm; Geschirmte Anschlussleitung: Schirm aufgelegt
