Verbindungskabel
EVC043
VDOGH030MSS0002H03STGH030MSS
Verbindungskabel
EVC043
VDOGH030MSS0002H03STGH030MSS
- Resistent gegen Öle und Kühlschmiermittel
- Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
- Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
- Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
- Zuverlässiger Schutz des O-Rings vor Zerstörung durch mechanischen Festanschlag
Bitte beachten Sie den Technischen Hinweis unter "Downloads"
{{ifmVariantName}}
| Einsatzbereich | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Besondere Eigenschaft | silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung | ||||||||
| Silikonfrei | ja | ||||||||
| Elektrische Daten | |||||||||
| Betriebsspannung [V] | < 250 AC / < 300 DC | ||||||||
| Schutzklasse | II | ||||||||
| Strombelastbarkeit gesamt [A] | 4 | ||||||||
| Umgebungsbedingungen | |||||||||
| Umgebungstemperatur [°C] | -25...90 | ||||||||
| Hinweis zur Umgebungstemperatur |
|
||||||||
| Umgebungstemperatur bewegt [°C] | -25...90 | ||||||||
| Hinweis zur Umgebungstemperatur bewegt |
|
||||||||
| Lagertemperatur [°C] | -25...55 | ||||||||
| Lagerfeuchte [%] | 10...100 | ||||||||
| Sonstige klimatische Bedingungen für die Lagerung gemäß angegebener Klasse |
|
||||||||
| Schutzart | IP 65; IP 67; IP 68; IP 69K | ||||||||
| Mechanische Daten | |||||||||
| Gewicht [g] | 83,1 | ||||||||
| Werkstoffe | Gehäuse: TPU orange; Dichtung: FKM | ||||||||
| Werkstoff Überwurfmutter | Messing, vernickelt | ||||||||
| Schleppketteneignung | ja | ||||||||
| Schleppketteneignung |
|
||||||||
| Bemerkungen | |||||||||
| Hinweise | Bitte beachten Sie den Technischen Hinweis unter "Downloads" | ||||||||
| Verpackungseinheit | 1 Stück | ||||||||

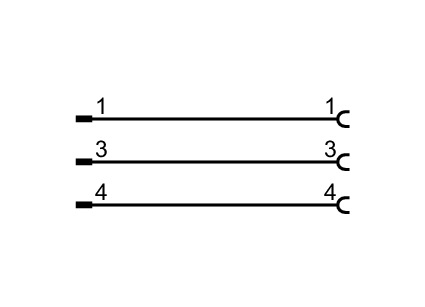

| Elektrischer Anschluss - Stecker | |||||||||

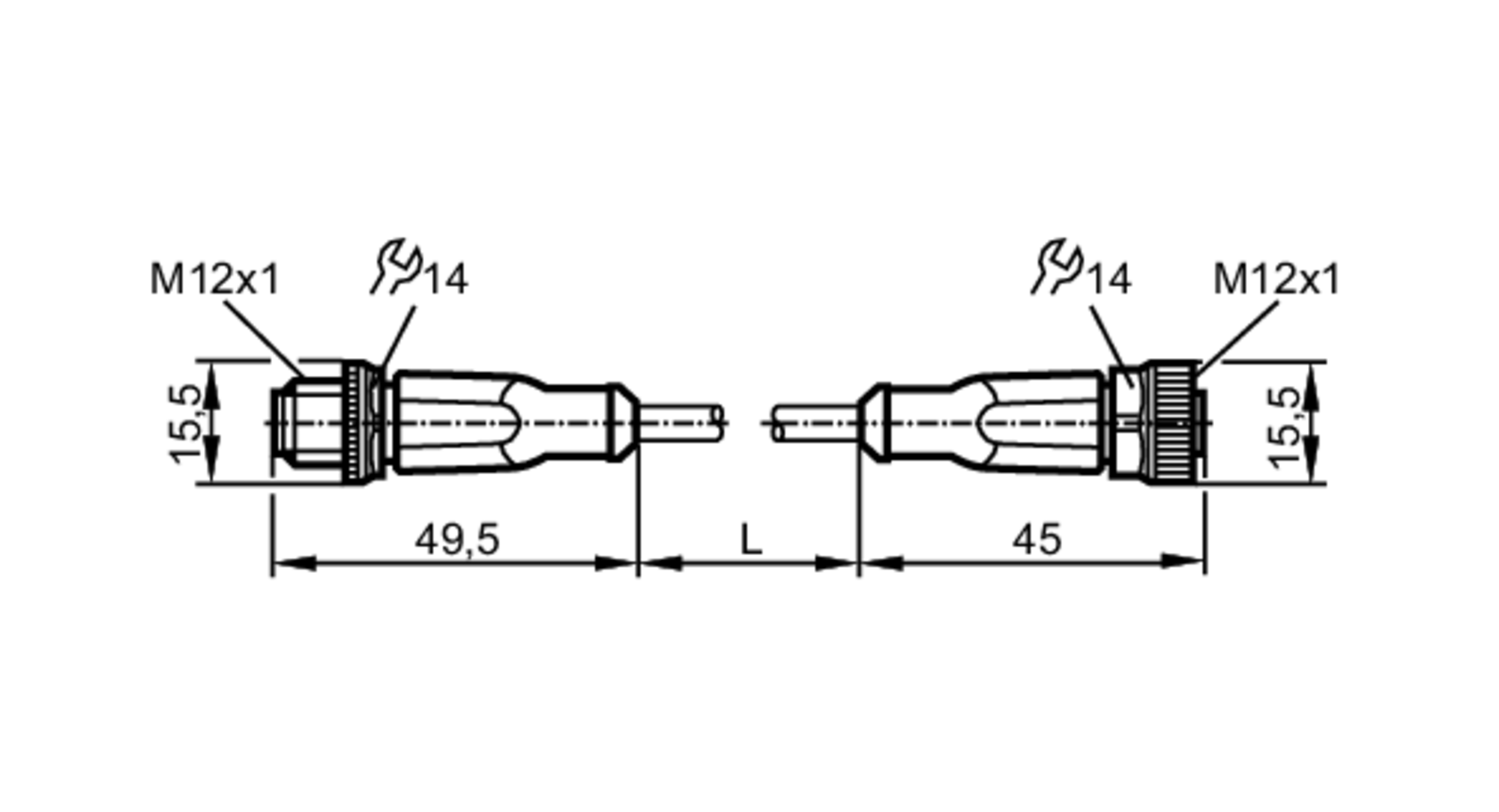

| Steckverbindung: 1 x M12, gerade; Codierung: A; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm | |||||||||
| Elektrischer Anschluss | |||||||||
| Anschluss | Kabel: 2 m, PUR, halogenfrei, schwarz, Ø 4,3 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm ) | ||||||||
| Elektrischer Anschluss - Buchse | |||||||||
| Steckverbindung: 1 x M12, gerade; Codierung: A; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm | |||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — EVC043-01 — 10.01.2020 —
|
|||||||||
EVC043 –
VDOGH030MSS0002H03STGH030MSS
Elektrischer Anschluss - Stecker
Steckverbindung: 1 x M12, gerade; Codierung: A; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
Elektrischer Anschluss
Kabel: 2 m, PUR, halogenfrei, schwarz, Ø 4,3 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm )
Anschluss
Elektrischer Anschluss - Buchse
Steckverbindung: 1 x M12, gerade; Codierung: A; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
