Schaltnetzteil 24 V DC

E84016

PSU-1AC/24VDC-40A

Schaltnetzteil 24 V DC

E84016

PSU-1AC/24VDC-40A

  • Für die geregelte Stromversorgung von Steuerungen, Sensoren, Aktuatoren und Industrieelektronik
  • Geringe Verlustleistung dank hohem Wirkungsgrad
  • Hohe Netzausfallüberbrückungszeit
  • Abschaltung des Gerätes durch einen Signalgeber möglich
  • Hohe Leistungsreserven
{{ifmVariantName}}


  • ce
  • cul
  • cruus
Technische Details
Elektrische Daten
Frequenz AC [Hz] 47...64
Betriebsspannungstoleranz [%] 15...10
Nennspannung AC [V] < 230
Eingangsspannungsbereich AC [V] 100...240
Ausgangsspannung DC [V] 24...28
Schutzklasse I; (IEC 61140)
Überspannungsschutz ja; (< 32 DC)
Ausgangsspannung [V] einstellbar; Ausgangsspannung gemäß SELV, PELV
Max. Ausgangsstrom bei min. Ausgangsspannung [A] 40
Max. Ausgangsstrom bei max. Ausgangsspannung [A] 34,3
Max. Ausgangsstrom kurzzeitig bei min. Ausgangsspannung [A] 60
Max. Ausgangsstrom kurzzeitig bei max. Ausgangsspannung [A] 51,5
Ausgangsleistung (dauerhaft) [W] 960
Ausgangsleistung (kurzzeitig) [W] 1440
Hinweis zur Ausgangsleistung (kurzzeitig)
bei Entnahme > 4 s reduziert sich die Leistung automatisch auf die Ausgangsleistung
Leistungsfaktor (Nennspannung 120 V AC / 60 Hz) 0,99
Leistungsfaktor (Nennspannung 230 V AC / 50 Hz) 0,99
Leistungsreserve [%] 50
Anzahl Ausgangsstromkreise 1
Max. Restwelligkeit [mV] 100
Einschaltspitzenstrom (Nennspannung 120 V AC / 60 Hz) [A] 17
Einschaltspitzenstrom (Nennspannung 230 V AC / 50 Hz) [A] 11
Einschaltstrombegrenzung ja
Wirkungsgrad (Nennspannung 120 V AC / 60 Hz) [%] 93,6
Wirkungsgrad (Nennspannung 230 V AC / 50 Hz) [%] 94,6
Externe Eingangsabsicherung ≥ B-16 A / ≥ C-16 A
Derating [W/K] 24 (60...70 °C)
Netzausfallüberbrückungszeit (Nennspannung 120 V AC / 60 Hz) [ms] 27
Netzausfallüberbrückungszeit (Nennspannung 230 V AC / 50 Hz) [ms] 27
Eingangsstrom (Nennspannung 120 V AC / 60 Hz) [A] 8,6
Eingangsstrom (Nennspannung 230 V AC / 50 Hz) [A] 4,5
Verlustleistung (Nennspannung 120 V AC / 60 Hz) [W] 65,6
Verlustleistung (Nennspannung 230 V AC / 50 Hz) [W] 54,8
Rückspeisefestigkeit [V] 35
Ausgänge
Kurzschlussfest ja
Überlastfest ja
Überlastverhalten Hiccup Mode; Bei Überlast/Kurzschluss liefert der Ausgang im Wechsel für 2 s kontinuierlich Strom und schaltet danach für 17 s ab.
Ausführung DC-OK-Signal Relaisausgang
Belastbarkeit DC-OK-Signal 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...70
Hinweis zur Umgebungstemperatur
Freiräume für Konvektion beachten (siehe Bedienungsanleitung)
Lagertemperatur [°C] -40...85
Max. zulässige relative Luftfeuchtigkeit [%] 95; (IEC 60068-2-30)
Schutzart IP 20; (EN 60529)
Verschmutzungsgrad 2; (IEC 62103: leitfähige Verschmutzung nicht zulässig)
Zulassungen / Prüfungen
EMV
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 Klasse A
Schwingfestigkeit
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 1 g 17,8...500 Hz
Schockfestigkeit
IEC 60068-2-27 15 g 6 ms / 10 g 11 ms
Leistungsfaktorkorrektur PFC erfüllt
Mechanische Daten
Gewicht [g] 2044,5
Montageart Tragschiene; (TH35 (EN 60715))
Abmessungen [mm] 124 x 126 x 132,6
Werkstoffe Stahlblech
Anzeigen / Bedienelemente
Anzeige
DC ok 1 x LED
Überlast 1 x LED
Bemerkungen
Bemerkungen
Serienschaltung von Ausgängen gilt nur für gleiche Geräte bis max. 150 V DC Gesamtspannung
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Schraubklemmen:
Diagramme und Kurven

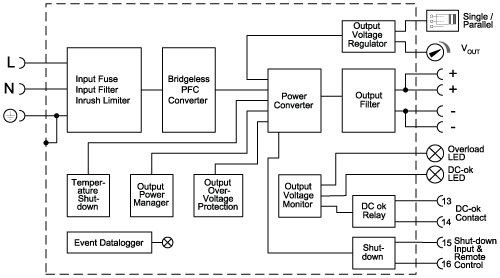

Blockdiagramm
Ausgangskennlinie

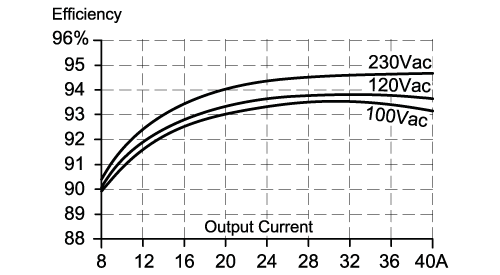

Kennlinie für Wirkungsgrad / Verlustleistung

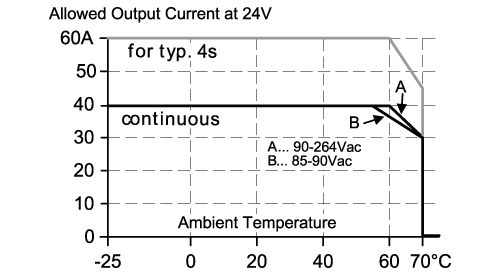

Kennlinie für Derating

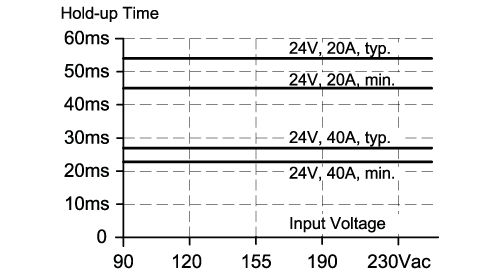

Kennlinie für Netzausfallüberbrückungszeit
