Klemmhalter mit Festanschlag
E12454
FIXING/M30/NT/K1/COATED/END STOP
Klemmhalter mit Festanschlag
E12454
FIXING/M30/NT/K1/COATED/END STOP
- Festanschlag für definierte Einbauposition
- Für die Montage von Sensoren in Zylinderbauform
- Einfacher und schneller Austausch ohne erneute Justage
- Zuverlässiger Schutz vor Beschädigung
- Resistent gegen Schweißspritzer dank Antihaftbeschichtung
Einsatzbereich
| Besondere Eigenschaft | antihaftbeschichtet |
|---|---|
| Ausführung | mit Festanschlag |
Mechanische Daten
| Gewicht [g] | 118,5 |
|---|---|

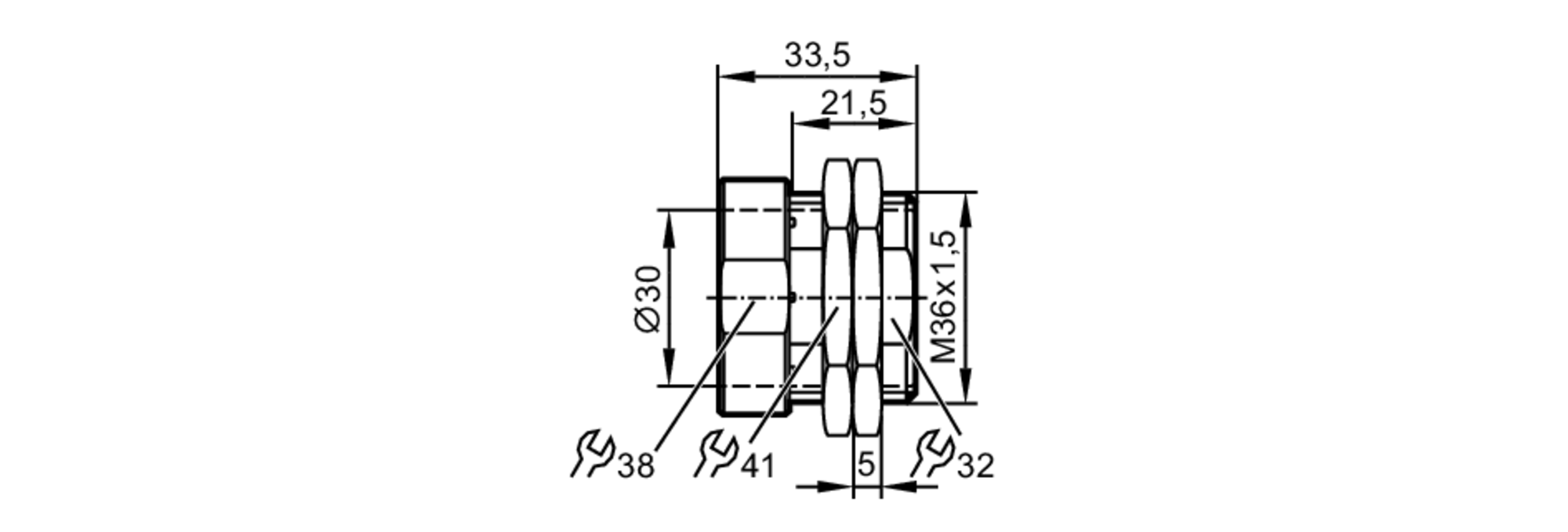

| Montagehinweis | Sensor mit aktiver Fläche nach rechts ausrichten (siehe Maßzeichnung); Durch den Werkstoff Messing kann es zu negativen Einbausprüngen kommen (Verringerter Schaltabstand) |
| Abmessungen [mm] | M36 x 1,5 |
| Gewindebezeichnung | M36 x 1,5 |
| Innendurchmesser [mm] | 30 |
| Werkstoffe | Messing antihaftbeschichtet; Muttern: Messing antihaftbeschichtet |
| Anzugsdrehmoment [Nm] | 7; (Befestigungsmuttern: 20) |
Zubehör
| Lieferumfang |
|
|---|
Bemerkungen
| Verpackungseinheit | 1 Stück |
|---|
Diagramme und Kurven
|

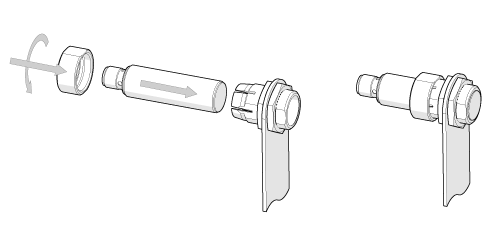

Montage
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — E12454-00 — 17.03.2023 —
