| Elektrische Daten |
| Nennspannung AC [V] |
400 / 480 |
| Nennfrequenz AC [Hz] |
50...60 |
| Eingangsspannungsbereich AC [V] |
323...552 |
| Ausgangsspannung DC [V] |
24...28 |
| Schutzklasse |
I |
| Max. Bereitschaftsverzögerungszeit [ms] |
12 |
| Ausgangsspannungstoleranz [%] |
0,2 |
| Max. Ausgangsstrom bei min. Ausgangsspannung [A] |
20,8 |
| Max. Ausgangsstrom bei max. Ausgangsspannung [A] |
17,8 |
| Ausgangsleistung (dauerhaft) [W] |
500 |
| Ausgangsleistung (kurzzeitig) [W] |
1000 |
| Leistungsfaktor (Nennspannung 400 V AC / 50 Hz) |
0,94 |
| Leistungsfaktor (Nennspannung 480 V AC / 50 Hz) |
0,95 |
| Anzahl Ausgangsstromkreise |
4 |
| Einschaltspitzenstrom (Nennspannung 400 V AC / 60 Hz) [A] |
2,1 |
| Einschaltspitzenstrom (Nennspannung 480 V AC / 50 Hz) [A] |
2 |
| Wirkungsgrad (Nennspannung 400 V AC / 60 Hz) [%] |
94,2 |
| Wirkungsgrad (Nennspannung 480 V AC / 50 Hz) [%] |
94 |
| Netzausfallüberbrückungszeit (Nennspannung 400 V AC / 60 Hz) [ms] |
24 |
| Netzausfallüberbrückungszeit (Nennspannung 480 V AC / 50 Hz) [ms] |
24 |
| Eingangsstrom (Nennspannung 400 V AC / 60 Hz) [A] |
1,1 |
| Eingangsstrom (Nennspannung 480 V AC / 50 Hz) [A] |
0,9 |
| Ausgänge |
| Lastkapazität gesamt [mF] |
12,5 |
| Umgebungsbedingungen |
| Umgebungstemperatur [°C] |
-25...70 |
| Lagertemperatur [°C] |
-40...85 |
| Max. zulässige relative Luftfeuchtigkeit [%] |
95; (relative Feuchte) |
| Max. Höhe über NN [m] |
5000 |
| Schutzart |
IP 65; IP 67 |
| Verschmutzungsgrad |
3 |
| Zulassungen / Prüfungen |
| EMV |
| EN 61000-4-2 CD |
8 kV / Ausfallkriterium A |
| EN 61000-4-2 AD |
15 kV / Ausfallkriterium A |
| EN 61000-4-3 |
80 Mhz...2.7 GHz / 20 V/m Ausfallkriterium A |
| EN 61000-4-3 |
2.7 GHz...6 GHz kV / 10 V/m Ausfallkriterium A |
| EN 61000-4-8 |
50 / 60 Hz / 30 A/m Ausfallkriterium A |
| EN 61000-4-4 Burst |
4 kV / Ausfallkriterium A |
| EN 61000-4-5 Surge |
2 kV Lx / Ly / Ausfallkriterium A |
| EN 61000-4-5 Surge |
4 kV L / PE / Ausfallkriterium A |
| EN 61000-4-5 Surge |
1 kV + / - / Ausfallkriterium A |
| EN 61000-4-5 Surge |
1 kV + - / PE / Ausfallkriterium A |
| EN 61000-4-5 Surge |
1 kV + - / PE / Ausfallkriterium A |
| EN 61000-4-5 Surge |
1 kV DC-OK / PE / Ausfallkriterium A |
| EN 61000-4-6 |
0.15...80 MHz / 20 V Ausfallkriterium A |
| EN 61000-4-11 |
0 V bis zu 1 Zyklus / Ausfallkriterium A |
| EN 61000-4-11 |
40 % of V / 200 ms Ausfallkriterium A |
| EN 61000-4-11 |
70 % of V / 500 ms Ausfallkriterium A |
| EN 61000-4-11 |
0 V / 5000 ms Ausfallkriterium C |
| VDE 0160 |
1550 V / 1.3 ms Ausfallkriterium A |
| EN 55032 |
Class B |
| EN 55032 |
Class B |
| EN 55011 |
Class B |
| EN 61000-3-2 |
|
| EN 61000-3-3 |
|
|
|
|
|
|
| Dauerschockfestigkeit |
| IEC 60068-2-27 |
30 g 6 ms / 20 g 11 ms |
|
| Vibrationsfestigkeit |
| IEC 600068-2-6 |
2...17,8 Hz ± 1,6mm / 17.8...500 Hz 2 g |
|
| Mechanische Daten |
| Gewicht [g] |
1558,8 |

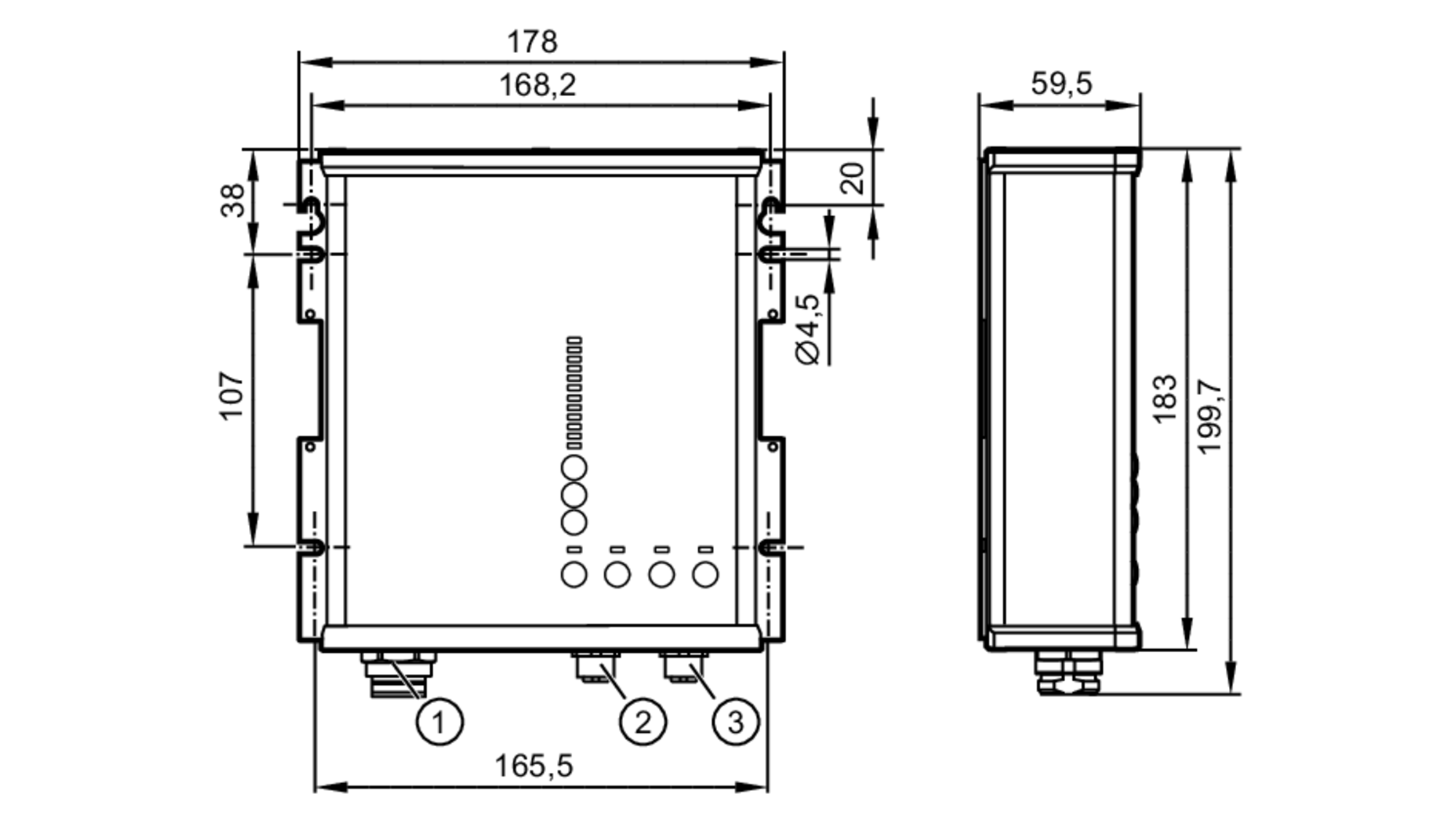

| Abmessungen [mm] |
182 x 183 x 59 |
| Werkstoffe |
Gehäuse: Aluminium-Legierung; Gehäusekappe: PC; Schrauben: Stahl brüniert |
| Bemerkungen |
| Verpackungseinheit |
1 Stück |
| Elektrischer Anschluss - Ausgangsspannung |
|
Steckverbindung: 2 x M12; Codierung: L; Arretierung: Messing |
| Elektrischer Anschluss - Spannungsversorgung |
|
Steckverbindung: 1 x 7/8"; Arretierung: Messing |
| Diagramme und Kurven |

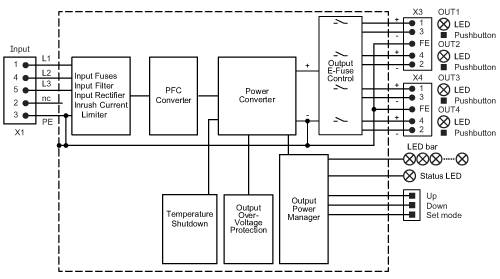

| Blockdiagramm |
|

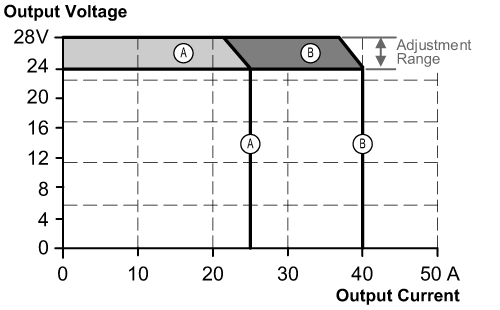

| Ausgangskennlinie |
|

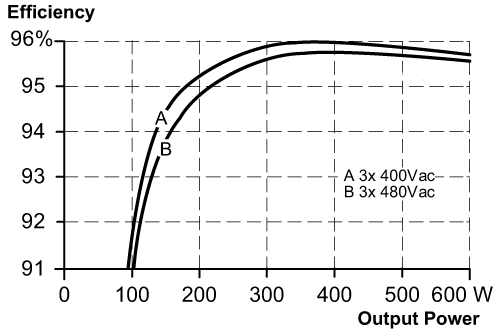

| Kennlinie für Wirkungsgrad / Verlustleistung |
|

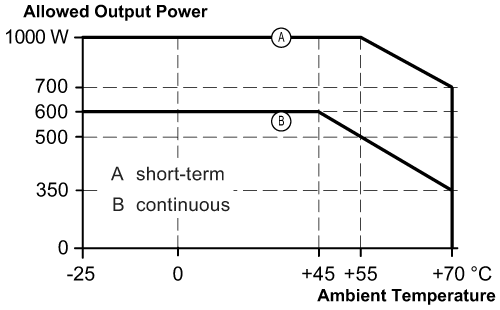

| Kennlinie für Derating |
|

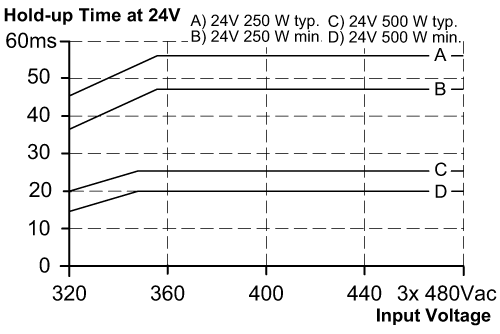

| Kennlinie für Netzausfallüberbrückungszeit |
|
