  6. DN4034

DN4034

Schaltnetzteil 24 V DC

PSU-3AC/24VDC-20A

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Für die geregelte Stromversorgung von Steuerungen, Sensoren, Aktuatoren und Industrieelektronik
  • Geringe Verlustleistung dank hohem Wirkungsgrad
  • Hohe Netzausfallüberbrückungszeit
  • Besonders platzsparende Bauform
  • Hohe Leistungsreserven
  • ce
  • cul
  • cruus
Umfassende technische Daten auf Deutsch, Englisch und Französisch im PDF-Format

Technische Details
Elektrische Daten
Frequenz AC [Hz] 47...64
Betriebsspannungstoleranz [%] 15
Nennspannung AC [V] < 400
Eingangsspannungsbereich AC [V] 380...480
Ausgangsspannung DC [V] 24...28
Schutzklasse I; (IEC 61140)
Überspannungsschutz ja; (< 35 DC)
Ausgangsspannung [V] einstellbar; Ausgangsspannung gemäß SELV, PELV
Max. Ausgangsstrom bei min. Ausgangsspannung [A] 20
Max. Ausgangsstrom bei max. Ausgangsspannung [A] 17,5
Max. Ausgangsstrom kurzzeitig bei min. Ausgangsspannung [A] 30
Max. Ausgangsstrom kurzzeitig bei max. Ausgangsspannung [A] 26
Ausgangsleistung (dauerhaft) [W] 480
Ausgangsleistung (kurzzeitig) [W] 720
Hinweis zur Ausgangsleistung (kurzzeitig)
bei Entnahme > 4 s reduziert sich die Leistung automatisch auf die Ausgangsleistung
Leistungsfaktor (Nennspannung 400 V AC / 50 Hz) 0,94
Hinweis zum Leistungsfaktor (Nennspannung 400 V AC / 50 Hz)
bei symmetrischer Phasenspannung
Leistungsfaktor (Nennspannung 480 V AC / 50 Hz) 0,95
Hinweis zum Leistungsfaktor (Nennspannung 480 V AC / 50 Hz)
bei symmetrischer Phasenspannung
Leistungsreserve [%] 50
Anzahl Ausgangsstromkreise 1
Max. Restwelligkeit [mV] 100
Einschaltspitzenstrom (Nennspannung 400 V AC / 60 Hz) [A] 3
Einschaltspitzenstrom (Nennspannung 480 V AC / 50 Hz) [A] 3
Einschaltstrombegrenzung ja
Wirkungsgrad (Nennspannung 400 V AC / 60 Hz) [%] 95
Wirkungsgrad (Nennspannung 480 V AC / 50 Hz) [%] 94,8
Externe Eingangsabsicherung ≤ B-6 A / ≤ C-3 A
Derating [W/K] 12 (60...70 °C)
Netzausfallüberbrückungszeit (Nennspannung 400 V AC / 60 Hz) [ms] 22
Netzausfallüberbrückungszeit (Nennspannung 480 V AC / 50 Hz) [ms] 22
Eingangsstrom (Nennspannung 400 V AC / 60 Hz) [A] 0,78
Eingangsstrom (Nennspannung 480 V AC / 50 Hz) [A] 0,64
Verlustleistung (Nennspannung 400 V AC / 60 Hz) [W] 25,3
Verlustleistung (Nennspannung 480 V AC / 50 Hz) [W] 26,6
Rückspeisefestigkeit [V] 34
Ausgänge
Kurzschlussfest ja
Überlastfest ja
Überlastverhalten Ausgangsstrom konstant
Ausführung DC-OK-Signal Relaisausgang
Belastbarkeit DC-OK-Signal 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...70
Hinweis zur Umgebungstemperatur
Freiräume für Konvektion beachten (siehe Bedienungsanleitung)
Lagertemperatur [°C] -40...85
Max. zulässige relative Luftfeuchtigkeit [%] 95; (IEC 60068-2-30)
Schutzart IP 20; (EN 60529)
Verschmutzungsgrad 2; (IEC 62103: leitfähige Verschmutzung nicht zulässig)
Zulassungen / Prüfungen
EMV
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 Klasse A
Schwingfestigkeit
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Schockfestigkeit
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Leistungsfaktorkorrektur PFC erfüllt
Mechanische Daten
Gewicht [g] 1029
Montageart Tragschiene; (TH35 (EN 60715))
Abmessungen [mm] 124 x 65 x 132,5
Werkstoffe Stahlblech
Anzeigen / Bedienelemente
Anzeige
DC ok 1 LED
Überlast 1 LED
Bemerkungen
Bemerkungen
Serienschaltung von Ausgängen gilt nur für gleiche Geräte bis max. 150 V DC Gesamtspannung
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Schraubklemmen:
Diagramme und Kurven

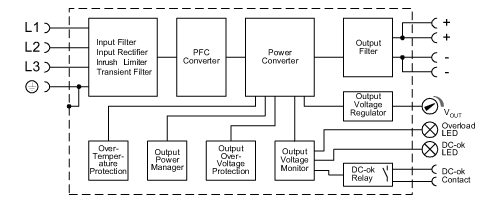

Blockdiagramm

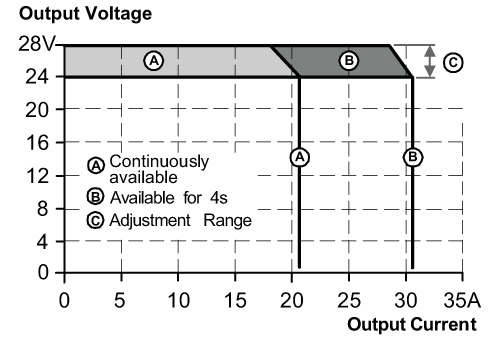

Ausgangskennlinie
Kennlinie für Wirkungsgrad / Verlustleistung
Kennlinie für Derating

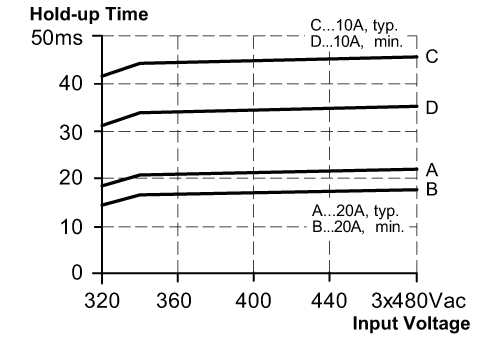

Kennlinie für Netzausfallüberbrückungszeit
