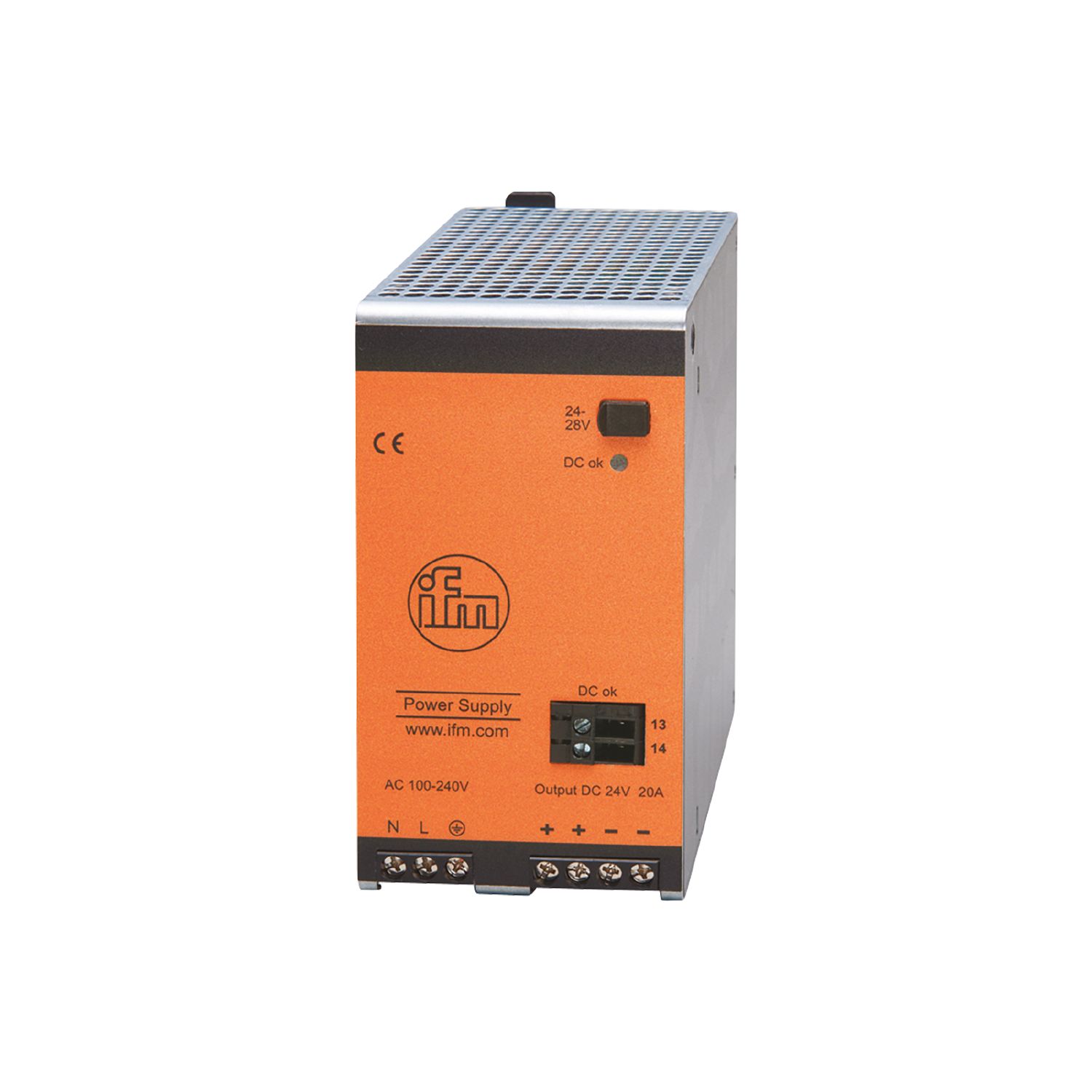

DN4014

Schaltnetzteil 24 V DC

PSU-1AC/24VDC-20A

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Für die geregelte Stromversorgung von Steuerungen, Sensoren, Aktuatoren und Industrieelektronik
  • Geringe Verlustleistung dank hohem Wirkungsgrad
  • Hohe Netzausfallüberbrückungszeit
  • Besonders platzsparende Bauform
  • Hohe Leistungsreserven
  • ce
  • cul
  • cruus
Umfassende technische Daten auf Deutsch, Englisch und Französisch im PDF-Format

Technische Details
Elektrische Daten
Frequenz AC [Hz] 47...64
Betriebsspannungstoleranz [%] 15...10
Nennspannung AC [V] < 230
Eingangsspannungsbereich AC [V] 100...240
Ausgangsspannung DC [V] 24...28
Schutzklasse I; (IEC 61140)
Überspannungsschutz ja; (< 32 DC)
Ausgangsspannung [V] einstellbar; Ausgangsspannung gemäß SELV, PELV
Max. Ausgangsstrom bei min. Ausgangsspannung [A] 20
Max. Ausgangsstrom bei max. Ausgangsspannung [A] 17,1
Max. Ausgangsstrom kurzzeitig bei min. Ausgangsspannung [A] 24
Max. Ausgangsstrom kurzzeitig bei max. Ausgangsspannung [A] 20,6
Ausgangsleistung (dauerhaft) [W] 480
Ausgangsleistung (kurzzeitig) [W] 576
Hinweis zur Ausgangsleistung (kurzzeitig)
≤ 45 °C dauerhaft erlaubt; > 45 °C < 1 Minute alle 10 Minuten
Leistungsfaktor (Nennspannung 120 V AC / 60 Hz) 0,99
Leistungsfaktor (Nennspannung 230 V AC / 50 Hz) 0,95
Leistungsreserve [%] 20
Anzahl Ausgangsstromkreise 1
Max. Restwelligkeit [mV] 50
Einschaltspitzenstrom (Nennspannung 120 V AC / 60 Hz) [A] 9
Einschaltspitzenstrom (Nennspannung 230 V AC / 50 Hz) [A] 7
Einschaltstrombegrenzung ja
Wirkungsgrad (Nennspannung 120 V AC / 60 Hz) [%] 92,7
Wirkungsgrad (Nennspannung 230 V AC / 50 Hz) [%] 94
Externe Eingangsabsicherung ≤ B-10 A / ≤ C-10 A
Derating [W/K] 12 (60...70 °C)
Netzausfallüberbrückungszeit (Nennspannung 120 V AC / 60 Hz) [ms] 26
Netzausfallüberbrückungszeit (Nennspannung 230 V AC / 50 Hz) [ms] 26
Eingangsstrom (Nennspannung 120 V AC / 60 Hz) [A] 4,36
Eingangsstrom (Nennspannung 230 V AC / 50 Hz) [A] 2,33
Verlustleistung (Nennspannung 120 V AC / 60 Hz) [W] 37,8
Verlustleistung (Nennspannung 230 V AC / 50 Hz) [W] 30,6
Rückspeisefestigkeit [V] 35
Ausgänge
Kurzschlussfest ja
Überlastfest ja
Überlastverhalten Hiccup Mode; Bei Überlast/Kurzschluss liefert der Ausgang im Wechsel für 2 s kontinuierlich Strom und schaltet danach für 18 s ab.
Ausführung DC-OK-Signal Relaisausgang
Belastbarkeit DC-OK-Signal 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...70
Hinweis zur Umgebungstemperatur
Freiräume für Konvektion beachten (siehe Bedienungsanleitung)
Lagertemperatur [°C] -40...85
Max. zulässige relative Luftfeuchtigkeit [%] 95; (IEC 60068-2-30)
Schutzart IP 20; (EN 60529)
Verschmutzungsgrad 2; (IEC 62103: leitfähige Verschmutzung nicht zulässig)
Zulassungen / Prüfungen
EMV
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 Klasse A
Schwingfestigkeit
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Schockfestigkeit
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Leistungsfaktorkorrektur PFC erfüllt
Mechanische Daten
Gewicht [g] 1121,5
Montageart Tragschiene; (TH35 (EN 60715))
Abmessungen [mm] 124 x 65 x 132,5
Werkstoffe Stahlblech
Anzeigen / Bedienelemente
Anzeige
DC ok 1 LED
Bemerkungen
Bemerkungen
Serienschaltung von Ausgängen gilt nur für gleiche Geräte bis max. 150 V DC Gesamtspannung
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Schraubklemmen:
Diagramme und Kurven

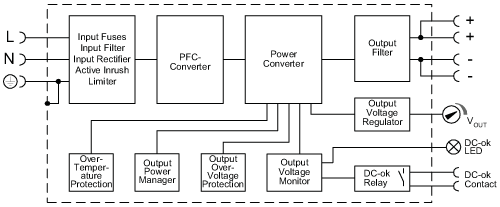

Blockdiagramm

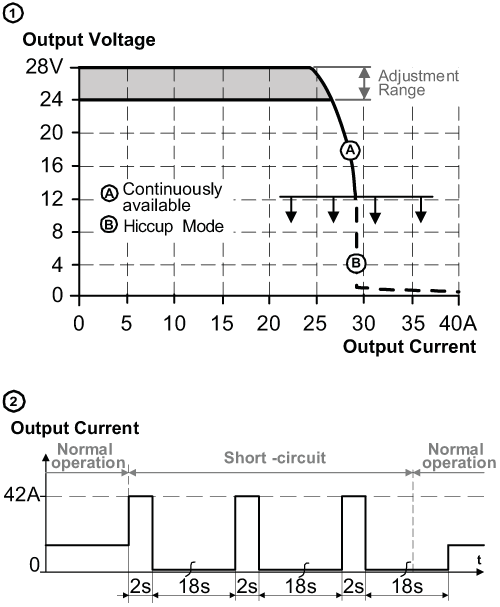

Ausgangskennlinie
1: Ausgangskennlinie
2: Hiccup Mode

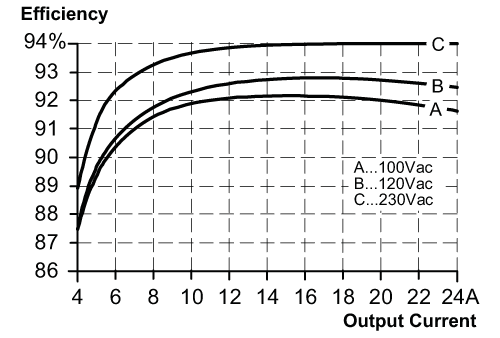

Kennlinie für Wirkungsgrad / Verlustleistung
Kennlinie für Derating

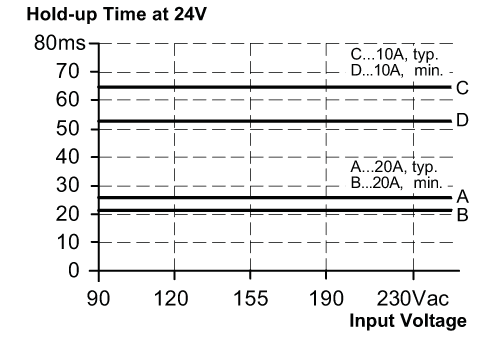

Kennlinie für Netzausfallüberbrückungszeit
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — DN4014-00 — 10.01.2014 —
