DN4013

Schaltnetzteil 24 V DC

PSU-1AC/24VDC-10A

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Für die geregelte Stromversorgung von Steuerungen, Sensoren, Aktuatoren und Industrieelektronik
  • Geringe Verlustleistung dank hohem Wirkungsgrad
  • Hohe Netzausfallüberbrückungszeit
  • Besonders platzsparende Bauform
  • Hohe Leistungsreserven
  • ce
  • cul
  • cruus
Umfassende technische Daten auf Deutsch, Englisch und Französisch im PDF-Format

Technische Details
Elektrische Daten
Frequenz AC [Hz] 47...64
Betriebsspannungstoleranz [%] 10
Betriebsspannungstoleranz 2 [%] 10
Betriebsspannung [V] automatische Bereichsumschaltung
Nennspannung AC [V] < 230
Nennfrequenz AC [Hz] 50...60
Eingangsspannungsbereich AC [V] 100...120 / 200...240
Ausgangsspannung DC [V] 24...28
Schutzklasse I; (IEC 61140)
Überspannungsschutz ja; (< 39 DC)
Ausgangsspannung [V] einstellbar; Ausgangsspannung gemäß SELV, PELV
Max. Ausgangsstrom bei min. Ausgangsspannung [A] 10
Max. Ausgangsstrom bei max. Ausgangsspannung [A] 8,6
Max. Ausgangsstrom kurzzeitig bei min. Ausgangsspannung [A] 12
Max. Ausgangsstrom kurzzeitig bei max. Ausgangsspannung [A] 10,3
Ausgangsleistung (dauerhaft) [W] 240
Ausgangsleistung (kurzzeitig) [W] 288
Hinweis zur Ausgangsleistung (kurzzeitig)
≤ 45 °C dauerhaft erlaubt; > 45 °C < 1 Minute alle 10 Minuten
Leistungsfaktor (Nennspannung 120 V AC / 60 Hz) 0,59
Leistungsfaktor (Nennspannung 230 V AC / 50 Hz) 0,51
Leistungsreserve [%] 20
Anzahl Ausgangsstromkreise 1
Max. Restwelligkeit [mV] 50
Einschaltspitzenstrom (Nennspannung 120 V AC / 60 Hz) [A] 3
Einschaltspitzenstrom (Nennspannung 230 V AC / 50 Hz) [A] 3
Einschaltstrombegrenzung ja
Wirkungsgrad (Nennspannung 120 V AC / 60 Hz) [%] 91
Wirkungsgrad (Nennspannung 230 V AC / 50 Hz) [%] 91,6
Externe Eingangsabsicherung ≤ B-10 A / ≤ C-6 A
Derating [W/K] 6 (60...70 °C)
Netzausfallüberbrückungszeit (Nennspannung 120 V AC / 60 Hz) [ms] 46
Netzausfallüberbrückungszeit (Nennspannung 230 V AC / 50 Hz) [ms] 47
Eingangsstrom (Nennspannung 120 V AC / 60 Hz) [A] 3,73
Eingangsstrom (Nennspannung 230 V AC / 50 Hz) [A] 2,23
Verlustleistung (Nennspannung 120 V AC / 60 Hz) [W] 23,7
Verlustleistung (Nennspannung 230 V AC / 50 Hz) [W] 22
Rückspeisefestigkeit [V] 35
Ausgänge
Kurzschlussfest ja
Überlastfest ja
Überlastverhalten Ausgangsstrom konstant
Ausführung DC-OK-Signal Relaisausgang
Belastbarkeit DC-OK-Signal 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...70
Hinweis zur Umgebungstemperatur
Freiräume für Konvektion beachten (siehe Bedienungsanleitung)
Lagertemperatur [°C] -40...85
Max. zulässige relative Luftfeuchtigkeit [%] 95; (IEC 60068-2-30)
Schutzart IP 20; (EN 60529)
Verschmutzungsgrad 2; (IEC 62103: leitfähige Verschmutzung nicht zulässig)
Überhitzungsschutz true
Zulassungen / Prüfungen
EMV
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
Schwingfestigkeit
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Schockfestigkeit
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Mechanische Daten
Gewicht [g] 875,5
Montageart Tragschiene; (TH35 (EN 60715))
Abmessungen [mm] 124 x 62 x 122,5
Werkstoffe Stahlblech
Anzeigen / Bedienelemente
Anzeige
DC ok 1 LED
Bemerkungen
Bemerkungen
Serienschaltung von Ausgängen gilt nur für gleiche Geräte bis max. 150 V DC Gesamtspannung
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Schraubklemmen:
Diagramme und Kurven

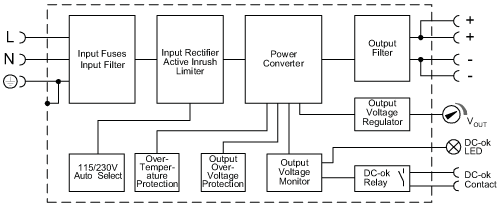

Blockdiagramm

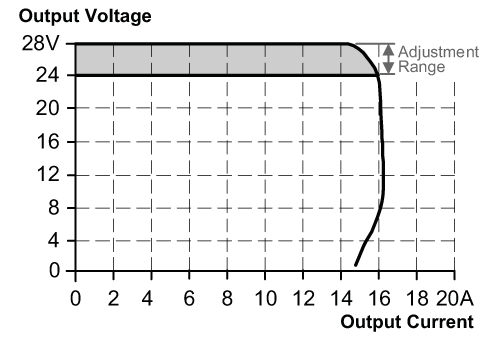

Ausgangskennlinie

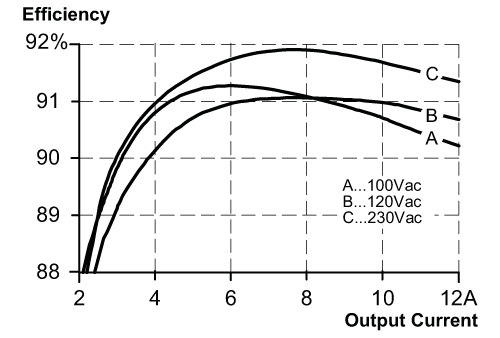

Kennlinie für Wirkungsgrad / Verlustleistung

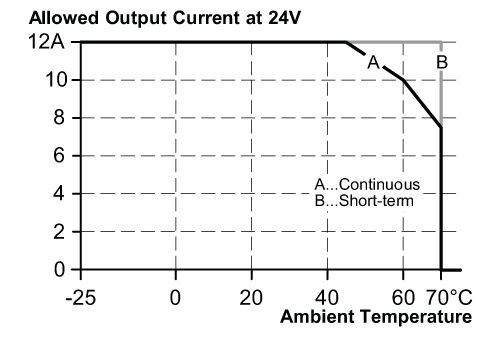

Kennlinie für Derating

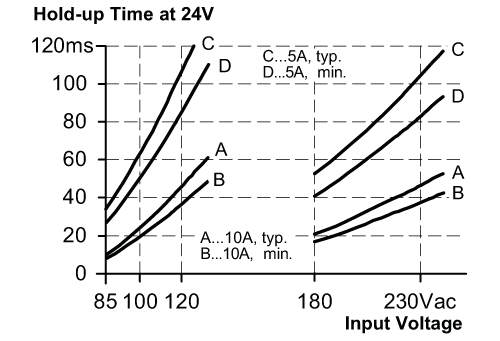

Kennlinie für Netzausfallüberbrückungszeit
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — DN4013-00 — 10.01.2014 —
