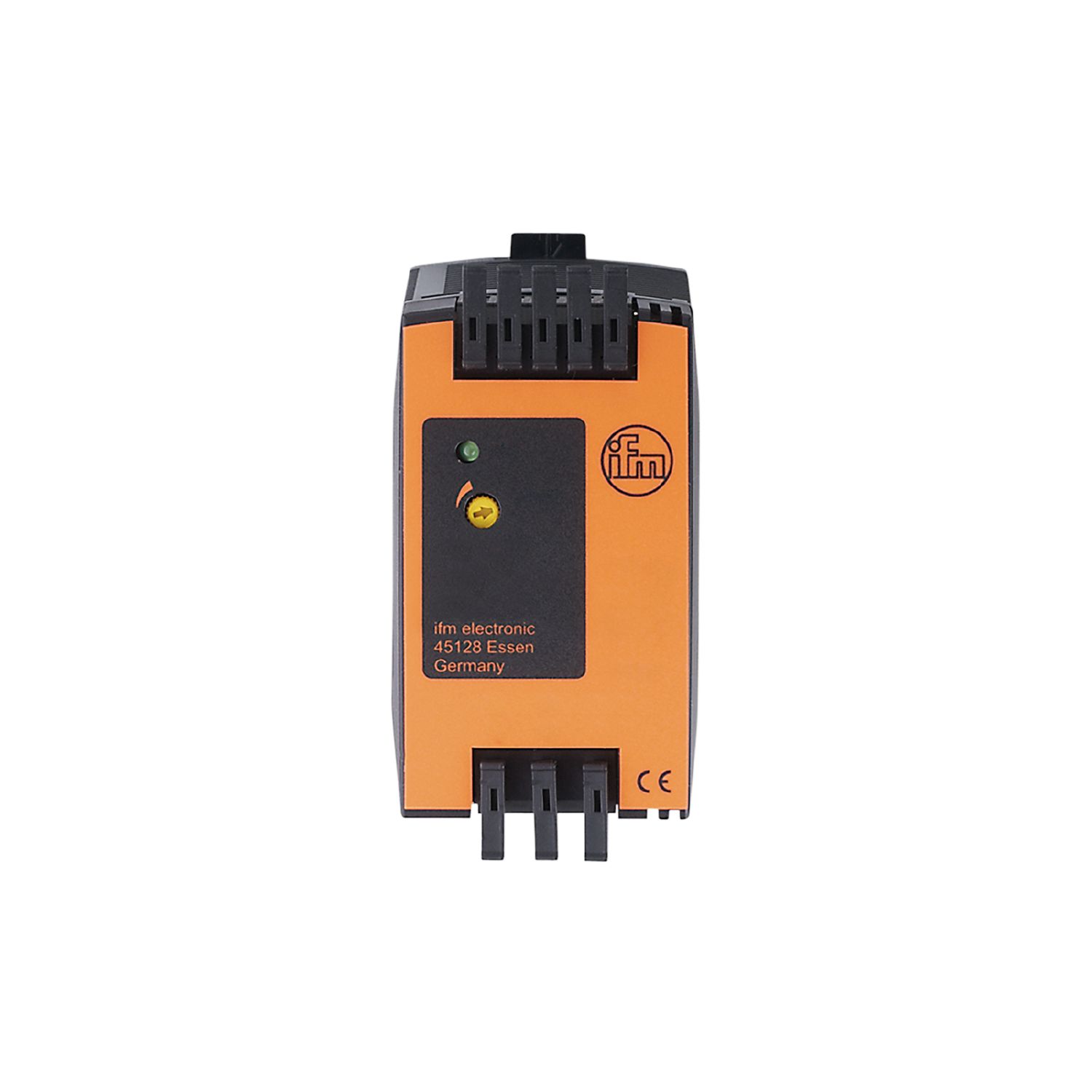

Schaltnetzteil 24 V DC
DN1020
POWER SUPPLY/24VDC/1,3A
Schaltnetzteil 24 V DC
DN1020
POWER SUPPLY/24VDC/1,3A
- Für die geregelte Stromversorgung von Steuerungen, Sensoren, Aktuatoren und Industrieelektronik
- Geringe Verlustleistung dank hohem Wirkungsgrad
- Hohe Netzausfallüberbrückungszeit
- Hohe Leistungsreserven
- Geringe Aufheizung des Schaltschranks
Elektrische Daten
| Nennspannung AC [V] | < 230 |
|---|---|
| Nennfrequenz AC [Hz] | 50...60 |
| Eingangsspannungsbereich AC [V] | 100...240 |
| Ausgangsspannung DC [V] | 24...28 |
| Schutzklasse | I; (IEC 61140) |
| Überspannungsschutz | ja; (< 40) |
| Ausgangsspannung [V] | einstellbar |
| Ausgangsspannungstoleranz [%] | 2 |
| Max. Ausgangsstrom bei min. Ausgangsspannung [A] | 1,3 |
| Anzahl Ausgangsstromkreise | 1 |
| Max. Restwelligkeit [mV] | 50 |
| Wirkungsgrad (Nennspannung 230 V AC / 50 Hz) [%] | 87,5 |
| Derating [W/K] | 1 (60...70 °C) |
| Netzausfallüberbrückungszeit (Nennspannung 230 V AC / 50 Hz) [ms] | 190 |
Ausgänge
| Kurzschlussschutz | ja |
|---|---|
| Überlastfest | ja |
Umgebungsbedingungen
| Umgebungstemperatur [°C] | -10...70 |
|---|---|
| Schutzart | IP 20 |
Zulassungen / Prüfungen
| EMV |
|
||||
|---|---|---|---|---|---|
| MTTF [Jahre] | 411 |
Mechanische Daten
| Gewicht [g] | 310,5 |
|---|---|
| Montageart | Tragschiene; (TH35 (EN 60715)) |
| Abmessungen [mm] | 83 x 45 x 96 |
| Werkstoffe | PC |
Anzeigen / Bedienelemente
| Anzeige |
|
|---|
Bemerkungen
| Verpackungseinheit | 1 Stück |
|---|
Elektrischer Anschluss
| Anschluss | Federkraftklemmen: ...2,5 mm² |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — DN1020-00 — 10.08.2012 —
DN1020 –
POWER SUPPLY/24VDC/1,3A
Elektrischer Anschluss
Federkraftklemmen: ...2,5 mm²
Anschluss
- 1
- primär
- 2
- sekundär
