Ethernet-Switch

AL3050

ETH Switch SL IoT 6P IP67

Ethernet-Switch

AL3050

ETH Switch SL IoT 6P IP67

  • 6-Port-Switch (unmanaged) für alle gängigen Automatisierungsprotokolle und IIoT-Applikationen
  • Spannungsversorgung mit standardisierter A-codierter M12-Verbindungstechnik
  • Robustes Gehäuse für den Einsatz in rauer Industrieumgebung
  • Geeignet für Kühlschmieremulsionen, Reinigungsflüssigkeiten oder stark verschmutztes Wasser
  • Geeignet für mobile Arbeitsmaschinen dank hoher Toleranz bei Betriebsspannung und Betriebstemperatur
{{ifmVariantName}}

PDF-Datenblatt
  • ce
  • e20
  • ukca
Technische Details
Einsatzbereich
Ausführung Unmanaged Switch für den Feldeinsatz
Applikation für TCP/IP-Netzwerke; für EtherNet/IP-Netzwerke; für Modbus-TCP-Netzwerke
Elektrische Daten
Betriebsspannung [V] 8...32 DC; (US; nach SELV/PELV)
Nennspannung DC [V] 12 / 24
Stromaufnahme [mA] 100; (US; 24 V: 50 mA)
Schutzklasse III
Verpolungsfest ja
Schnittstellen
Kommunikationsschnittstelle Ethernet
Anzahl der Ethernet Schnittstellen 6
Übertragungsstandard 10Base-T; 100Base-TX
Übertragungsrate 10 MBit/s; 100 MBit/s
Hinweis zu Schnittstellen
Bearbeitungstyp: Store and Forward
Auto Polarity
Auto Negotiation
Auto MDI-X
QoS (Quality of Service): IEEE 802.1p, IEEE 802.1Q
Prioritätswarteschlangen: 4
MAC-Tabellengröße: 2000 Adressen
Weiterleitung: LLDP, PTCP 01:80:C2:00:00:0E
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...70
Lagertemperatur [°C] -25...85
Max. zulässige relative Luftfeuchtigkeit [%] 90
Max. Höhe über NN [m] 4000
Schutzart IP 65; IP 66; IP 67
Schutzart (NEMA 250) 6P
Verschmutzungsgrad 2
Chemische Medien
ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1 AA
Zulassungen / Prüfungen
EMV
UN/ECE-R10 Störaussendung und Störfestigkeit: 100 V/m
DIN EN 61000-6-2 ESD
DIN EN 61000-6-4 Burst
ISO 7637-2 Impuls 1 Schärfegrad 4 / Funktionszustand C (12 V)
ISO 7637-2 Impuls 2a Schärfegrad 4 / Funktionszustand A (12 V)
ISO 7637-2 Impuls 2b Schärfegrad 4 / Funktionszustand C (12 V)
ISO 7637-2 Impuls 3a Schärfegrad 4 / Funktionszustand A (12 V)
ISO 7637-2 Impuls 3b Schärfegrad 4 / Funktionszustand A (12 V)
ISO 7637-2 Impuls 4 Schärfegrad 4 / Funktionszustand A (12 V)
ISO 7637-2 Impuls 5a Schärfegrad 3 / Funktionszustand A (12 V)
ISO 7637-2 Impuls 1 Schärfegrad 4 / Funktionszustand C (24 V)
ISO 7637-2 Impuls 2a Schärfegrad 4 / Funktionszustand A (24 V)
ISO 7637-2 Impuls 2b Schärfegrad 4 / Funktionszustand C (24 V)
ISO 7637-2 Impuls 3a Schärfegrad 4 / Funktionszustand A (24 V)
ISO 7637-2 Impuls 3b Schärfegrad 4 / Funktionszustand A (24 V)
ISO 7637-2 Impuls 4 Schärfegrad 4 / Funktionszustand A (24 V)
Schockfestigkeit
DIN EN 60068-2-27
Schneller Temperaturwechsel
EN 60068-2-30
EN 60068-2-78
EN 60068-2-52
Vibrationsfestigkeit
DIN EN 60068-2-64
DIN EN 60068-2-6
EN 60068-2-27

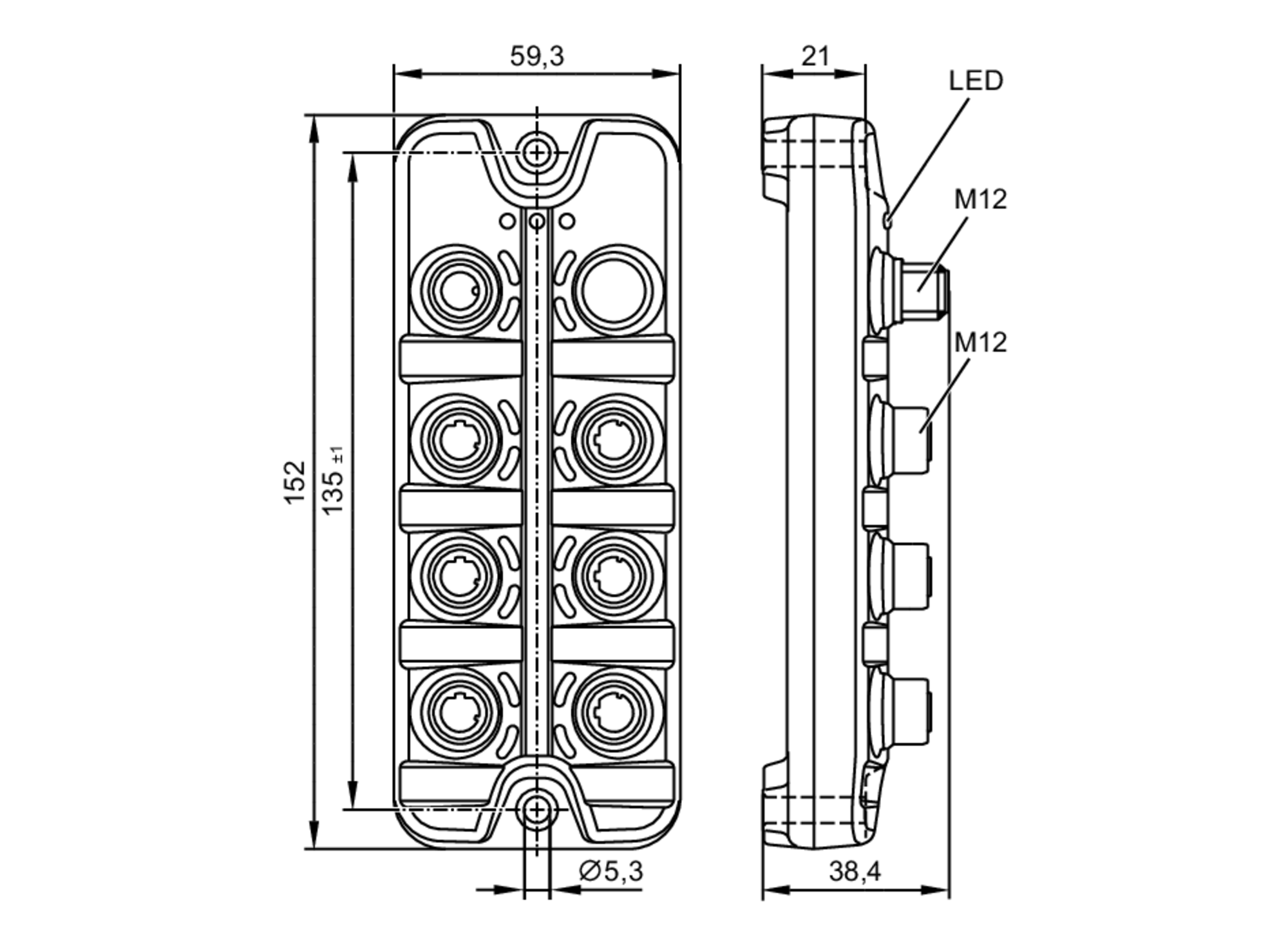

Mechanische Daten
Gewicht [g] 296,5
Werkstoffe Gehäuse: PA orange; Buchse: Messing vernickelt
Werkstoff Dichtung FKM
Bemerkungen
Bemerkungen
Weitere Informationen entnehmen Sie bitte der Betriebsanleitung.
Verpackungseinheit 1 Stück
Elektrischer Anschluss - Ethernet
X01...X06 Steckverbindung: 6 x M12; Codierung: D; Dichtung: FKM
Elektrischer Anschluss - Spannungsversorgung
X31 Steckverbindung: 1 x M12; Codierung: A
