AS-Interface Stromversorgung

PSU-1AC/ASi-8A

AC1258

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Zuverlässige Stromversorgung für Module, Sensoren und Aktuatoren
  • Hohe Störsicherheit und ausreichende Leistungsreserven zur Kompensierung von Stromspitzen
  • Sichere Entkopplung von Störeinflüssen aus der Primärversorgung
  • Besonders platzsparende Bauform
  • Geringe Aufheizung des Schaltschranks dank hohem Wirkungsgrad
  • ce
  • asi
  • cul
  • cruus
Umfassende technische Daten auf Deutsch, Englisch und Französisch im PDF-Format

Technische Details
Elektrische Daten
Frequenz AC [Hz] 47...64
Betriebsspannungstoleranz [%] 10
Betriebsspannung [V] automatische Bereichsumschaltung
Nennspannung AC [V] < 230
Eingangsspannung AC [V] 100...120 / 200...240
Schutzklasse I
Überspannungsschutz ja; (< 36)
Max. Bereitschaftsverzögerungszeit [ms] 800
Bereitschaftsverzögerungszeit [s] < 800
Ausgangsspannung AS-i [V] 30,5
Ausgangsleistung (dauerhaft) [W] 244
Ausgangsleistung (kurzzeitig) [W] 256
Hinweis zur Ausgangsleistung (kurzzeitig)
kurzzeitig zum Laden der Buskapazitäten nach dem Einschalten
Leistungsfaktor (Nennspannung 120 V AC / 60 Hz) 0,59
Leistungsfaktor (Nennspannung 230 V AC / 50 Hz) 0,51
Leistungsreserve [%] 5
Anzahl Ausgangsstromkreise 1
Ausgangsstrom AS-i [A] 8
Max. Restwelligkeit [mV] 100
Einschaltspitzenstrom (Nennspannung 120 V AC / 60 Hz) [A] 3
Einschaltspitzenstrom (Nennspannung 230 V AC / 50 Hz) [A] 3
Einschaltstrombegrenzung ja
Wirkungsgrad (Nennspannung 120 V AC / 60 Hz) [%] 89,4
Wirkungsgrad (Nennspannung 230 V AC / 50 Hz) [%] 90,9
Externe Eingangsabsicherung ≤ B-10 A / ≤ C-6 A
Derating [W/K] 6 (60...70 °C)
Netzausfallüberbrückungszeit (Nennspannung 120 V AC / 60 Hz) [ms] 44
Netzausfallüberbrückungszeit (Nennspannung 230 V AC / 50 Hz) [ms] 42
Eingangsstrom (Nennspannung 120 V AC / 60 Hz) [A] 3,73
Eingangsstrom (Nennspannung 230 V AC / 50 Hz) [A] 2,23
Verlustleistung (Nennspannung 120 V AC / 60 Hz) [W] 28,9
Verlustleistung (Nennspannung 230 V AC / 50 Hz) [W] 24,4
Rückspeisefestigkeit [V] 35
Ausgänge
Kurzschlussfest ja
Überlastfest ja
Überlastverhalten Ausgangsstrom konstant
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...70
Hinweis zur Umgebungstemperatur
Freiräume für Konvektion beachten (siehe Bedienungsanleitung)
Lagertemperatur [°C] -40...85
Max. zulässige relative Luftfeuchtigkeit [%] 95; (IEC 60068-2-30)
Schutzart IP 20
Verschmutzungsgrad 2; (IEC 62103: leitfähige Verschmutzung nicht zulässig)
Zulassungen / Prüfungen
EMV
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
Schwingfestigkeit
IEC 60068-2-6 ± 1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Schockfestigkeit
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
AS-i Kennwerte
AS-i Zertifikat 98501
Mechanische Daten
Gewicht [g] 898,5
Montageart Tragschiene; (TH35 (EN 60715))
Abmessungen [mm] 124 x 62 x 120
Werkstoffe Stahlblech
Anzeigen / Bedienelemente
Anzeige
AS-i Spannung LED, grün
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Schraubklemmen:
Diagramme und Kurven

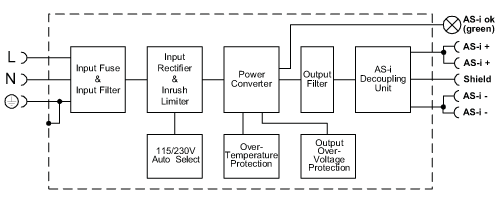

Blockdiagramm
Ausgangskennlinie

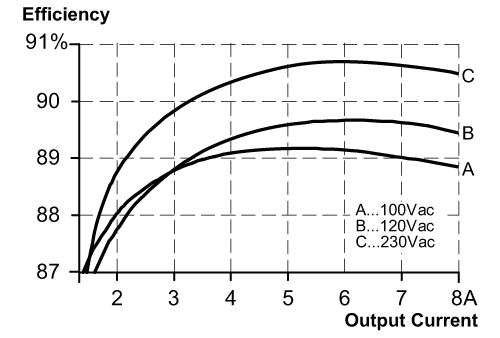

Kennlinie für Wirkungsgrad / Verlustleistung

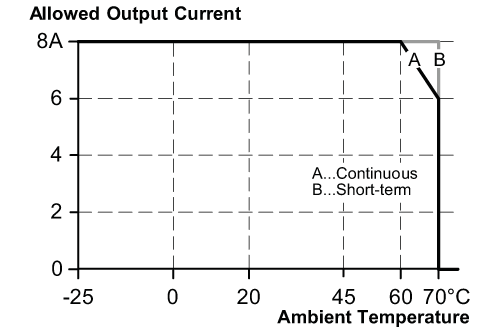

Kennlinie für Derating

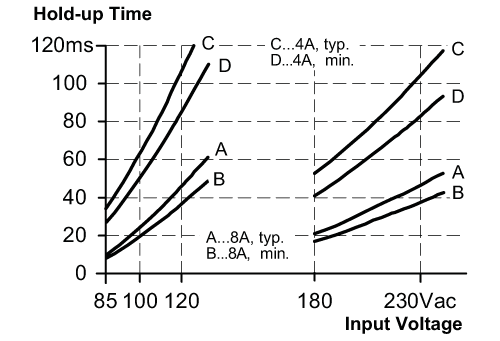

Kennlinie für Netzausfallüberbrückungszeit
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — AC1258-00 — 10.01.2014 —
