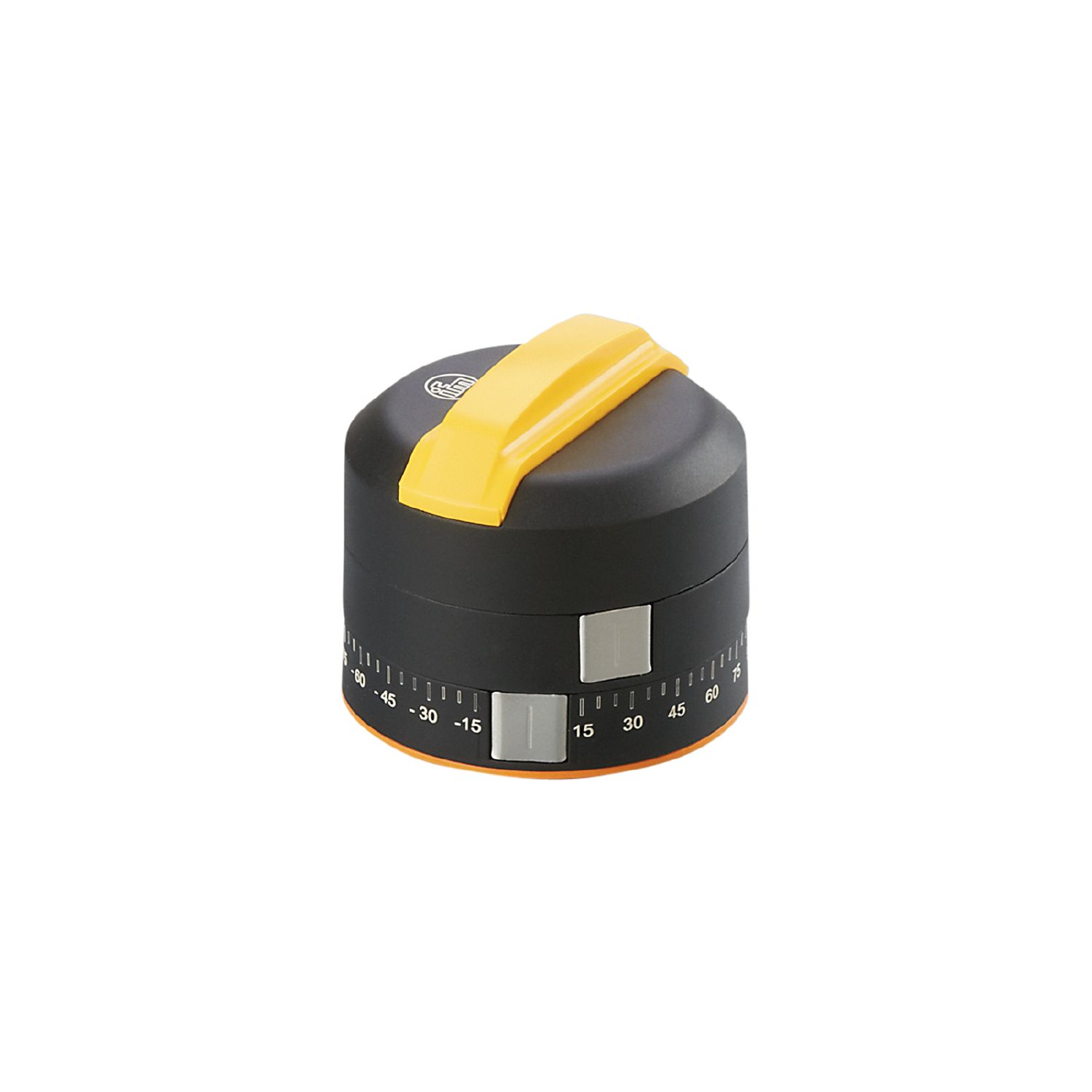

UV0021

Cames porte-drapeaux pour actionneurs 1/4 de tour

PKG, PUCK, ADJ, 80 X 30 X 20

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Pour la surveillance de la position des vannes
  • Pour la signalisation fiable des positions sur des actionneurs 1/4 de tour
  • Montage facile directement sur l'arbre de l'entraînement
  • Système sans contact et autonettoyant
  • Position des vis d'amortissement sélectionnable
Téléchargement
Technische Details
Application
Version pour les interfaces mécaniques sur les actionneurs pneumatiques et manuels VDI / VDE 3845, ISO 5211 / DIN 3337
Données mécaniques
Poids [g] 151,046
Came diamètre [mm] 53
Entraxe perçages [mm] 80
Hauteur de l'arbre servomoteur de vanne [mm] 20
Matières Came porte-drapeaux: PA 6 noir; pièces métalliques: inox
Couple de serrage [Nm] < 1,5
Accessoires
Accessoires fournis
vis noyées: 1 x M6 x 16 A2
Vis de fixation
Platine de montage: 1 x 10 mm
Remarques
Unité d'emballage 1 pièces
