UIT516

Détecteur à ultrasons

UIA08000F1KG/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Très grande zone de détection
  • Réglage intuitif de la zone de détection par appui sur une touche
  • LED bien visible pour afficher l'état de commutation et l'écho
  • Avec sortie de commutation programmable et sortie analogique évolutive
  • Détection sans contact indépendante de la couleur, de la transparence ou de la nature de la surface de l'objet
  • ce
  • cul
Téléchargement
Technische Details
Caractéristiques du produit
Technologie NPN
Fonction de sortie normalement ouvert / fermé; (paramétrage + 1x sortie courant)
Portée [mm] 8000
Boîtier boîtier fileté
Dimensions [mm] M30 x 1 / L = 118,8
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] 30
Classe de protection III
Protection inversion de polarité oui
Retard à la disponibilité [s] < 0,3
Fréquence transducteur [kHz] 40
Sorties
Technologie NPN
Fonction de sortie normalement ouvert / fermé; (paramétrage + 1x sortie courant)
Chute de tension max. sortie de commutation DC [V] 2,2
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 100
Fréquence de commutation DC [Hz] 1
Sortie analogique (courant) [mA] 4...20
Charge maxi [Ω] 500
Protection courts-circuits oui
Protection surcharges oui
Zone de détection
Portée [mm] 8000
Zone aveugle [mm] 600
Angle d'ouverture cylindrique [°] 10; (±2)
Déviation max. de l'angle 90° détecteur / objet [°] ± 4
Exactitude / déviations
Remarques sur la précision / déviation Les valeurs indiquées sont atteintes après un temps de préchauffage de min. 20 minutes
Compensation de température oui
Hystérésis [%] 1
Dérive du point de commutation [%] 5
Répétabilité 1 %
Résolution [mm] 3
Temps de réponse
Temps de réponse [ms] 500
Conditions d'utilisation
Température ambiante [°C] -20...70
Température de stockage [°C] -30...80
Indice de protection IP 67
Tests / homologations
CEM
EN 61000-4-2 ESD 4 kV CD / plastique
8 kV AD / métal
EN 61000-4-3 rayonnement HF 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 parasites HF conduits par le câble 3 V
EN 55011 classe A
Tenue aux vibrations
EN 60068-2-6 Fc (10-55) Hz amplitude 1mm, durée du cycle de fréquence 5 min., durée de présence par axe à une fréquence de résonance ou à 55 Hz: 30 mn
Tenue aux chocs
EN 60068-2-27 Ea 30 g 11 ms demi-sinusoïdal ; 3 chocs dans chaque direction des 3 axes des coordonnées
MTTF [Années] 124
Données mécaniques
Poids [g] 444
Boîtier boîtier fileté
Dimensions [mm] M30 x 1 / L = 118,8
Désignation du filetage M30 x 1
Matières boîtier: inox (1.4404 / 316L); PA; vitrocéramique époxyde
Afficheurs / éléments de service
Indication
état de commutation 2 LED, jaune
écho 1 LED, vert
Accessoires
Accessoires fournis
écrous de fixation: 2, inox
Remarques
Remarques
Tension d'alimentation "supply class 2" selon cULus
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12

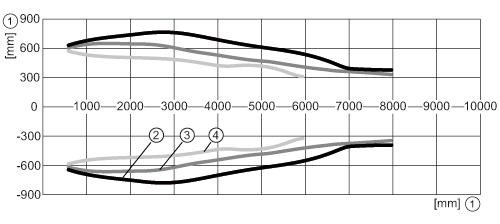

Diagrammes et courbes

1: Distance
2: Lobe ultrasonore standard
3: Lobe ultrasonore moyen
4: Lobe ultrasonore étroit
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — UIT516-00 — 22.11.2018 —
