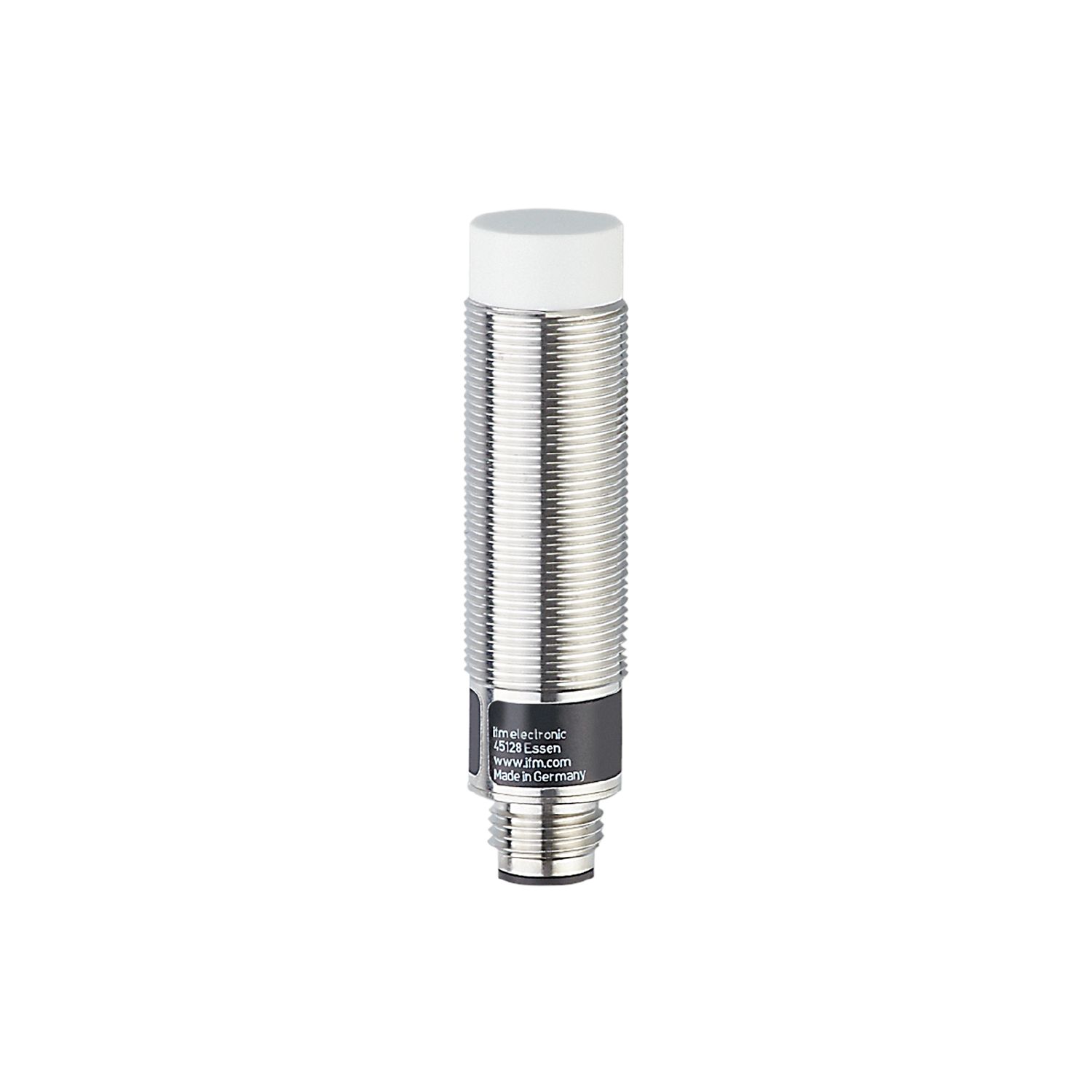

Détecteur inductif
UI0011
KIT, IG0345, E12342 AND E18215
Détecteur inductif
UI0011
KIT, IG0345, E12342 AND E18215
- Avec étage de sortie AC/DC combiné et technologie 2 fils
- Grande portée pour une grande fiabilité opérationnelle
- Large plage de température de fonctionnement
- Boîtier robuste en métal pour l'utilisation dans des environnements industriels sévères
- Avec connecteur 1/2" robuste
{{ifmVariantName}}
| Caractéristiques du produit | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fonction de sortie | normalement ouvert | ||||||||
| Portée [mm] | 12 | ||||||||
| Boîtier | boîtier fileté | ||||||||
| Dimensions [mm] | M18 x 1 | ||||||||
| Application | |||||||||
| Caractéristique spécifique | Portée augmentée | ||||||||
| Données électriques | |||||||||
| Tension d'alimentation [V] | 20...250 AC/DC | ||||||||
| Classe de protection | I | ||||||||
| Protection inversion de polarité | non | ||||||||
| Sorties | |||||||||
| Fonction de sortie | normalement ouvert | ||||||||
| Chute de tension max. sortie de commutation DC [V] | 6 | ||||||||
| Chute de tension max. sortie de commutation AC [V] | 6,5 | ||||||||
| Courant de sortie minimum [mA] | 5 | ||||||||
| Courant résiduel max. [mA] | 1 (250 V AC) / 0,8 (140 V AC) / 0,8 (24 V DC) | ||||||||
| Courant de sortie (au maintien) de la sortie de commutation AC [mA] | 250; (350 (...50 °C)) | ||||||||
| Courant de sortie (au maintien) de la sortie de commutation DC [mA] | 100 | ||||||||
| Courant de sortie (à l'appel) de la sortie de commutation [mA] | 2200; (20 ms / 0,5 Hz) | ||||||||
| Fréquence de commutation AC [Hz] | 25 | ||||||||
| Fréquence de commutation DC [Hz] | 90 | ||||||||
| Résistance courts-circuits | non | ||||||||
| Protection surcharges | non | ||||||||
| Zone de détection | |||||||||
| Portée [mm] | 12 | ||||||||
| Portée de travail [mm] | 0...9,7 | ||||||||
| Portée augmentée | oui | ||||||||
| Exactitude / déviations | |||||||||
| Facteur de correction | acier: 1 / inox: 0,7 / laiton: 0,5 / aluminium: 0,5 / cuivre: 0,4 | ||||||||
| Hystérésis [% de Sr] | 3...15 | ||||||||
| Conditions d'utilisation | |||||||||
| Température ambiante [°C] | -25...70 | ||||||||
| Indice de protection | IP 67 | ||||||||
| Tests / homologations | |||||||||
| CEM |
|
||||||||
| Homologation UL |
|
||||||||
| Données mécaniques | |||||||||
| Poids [g] | 229,064 | ||||||||
| Boîtier | boîtier fileté | ||||||||
| Type de montage | non encastrable | ||||||||
| Dimensions [mm] | M18 x 1 | ||||||||
| Désignation du filetage | M18 x 1 | ||||||||
| Matières | laiton recouvert de bronze blanc; PA; PBT | ||||||||
| Afficheurs / éléments de service | |||||||||
| Indication |
|
||||||||
| Raccordement électrique | |||||||||
| Protection nécéssaire | fusible miniature selon CEI60127-2 feuille 1; ≤ 2 A; instantané | ||||||||
| Accessoires | |||||||||
| Fourniture |
|
||||||||
| Remarques | |||||||||
| Remarques |
|
||||||||
| Unité d'emballage | 1 pièces | ||||||||
| Raccordement électrique - connecteur | |||||||||
| Connecteur: 1 x 1/2" | |||||||||
