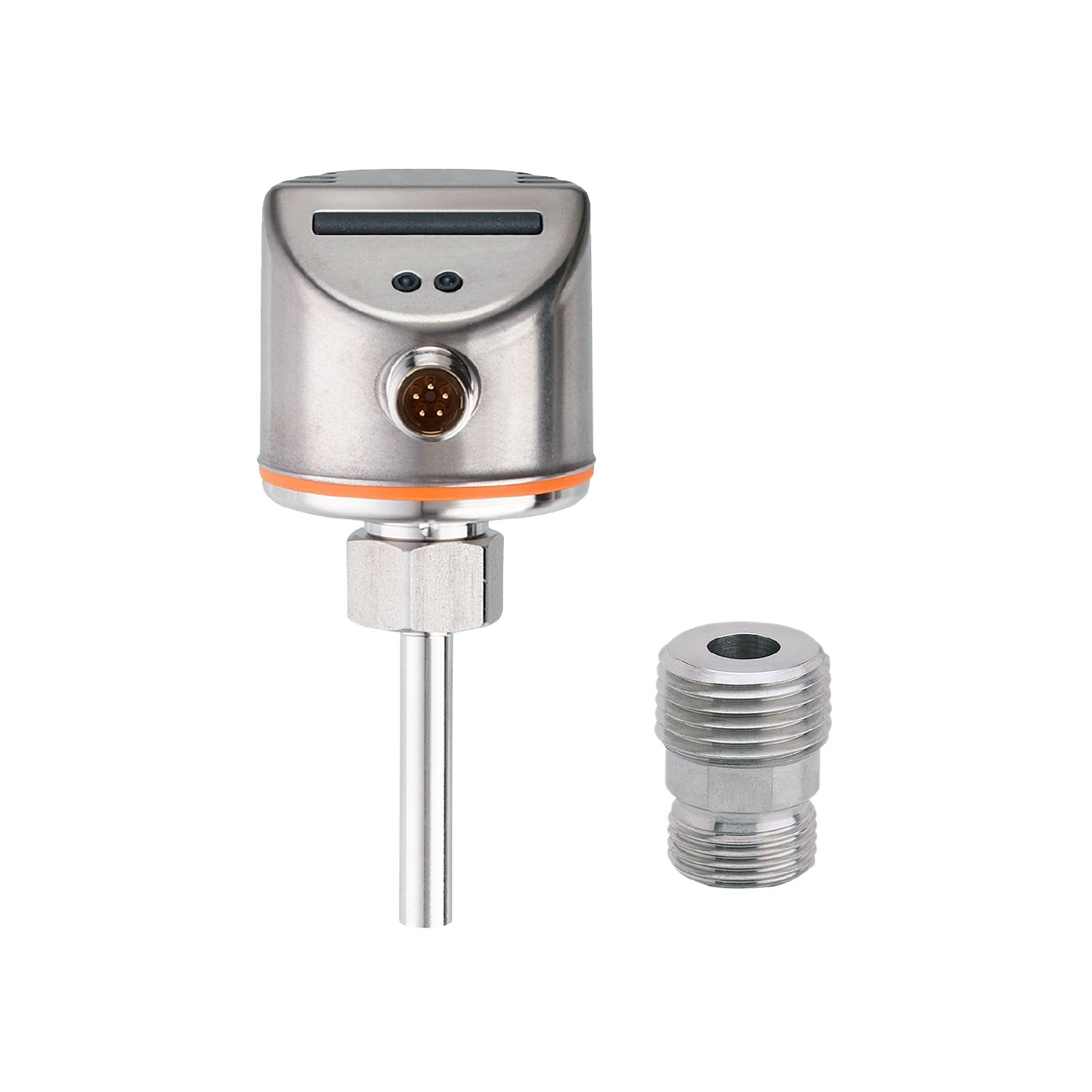

Capteur de débit

U25222

KIT, SI5006 W/E40107

Capteur de débit

U25222

KIT, SI5006 W/E40107

  • Surveillance fiable de fluides et de gaz dans les tuyaux
  • Raccord process avec adaptateur joint
  • Réglage simple des points de commutation pour une mise en service rapide
  • Boîtier robuste pour l'utilisation dans des environnements industriels sévères
  • Rampe de LED pour l'affichage du seuil et de l'état du débit
{{ifmVariantName}}



Détails techniques
Caractéristiques du produit
Nombre des entrées et sorties Nombre des sorties TOR: 1
Raccord process M18 x 1,5 taraudage
Application
Fluides Liquides; Milieu gazeux
Température du fluide [°C] -25...80
Tenue en pression [bar] 300
Liquides
Température du fluide [°C] -25...80
Milieu gazeux
Température du fluide [°C] -25...80
Données électriques
Tolérance de la tension d'alimentation [%] -5...10
Tension d'alimentation [V] 85...265 AC
Tension nominale AC [V] < 240
Classe de protection II
Protection inversion de polarité non
Retard à la disponibilité [s] 10
Entrées/sorties
Nombre des entrées et sorties Nombre des sorties TOR: 1
Sorties
Nombre total de sorties 1
Sortie signal signal de commutation
Technologie relais
Nombre des sorties TOR 1
Fonction de sortie normalement ouvert / fermé; (paramétrage)
Pouvoir de coupure 3 A (250 V AC / 30 V DC); (nombre de cycles de commutation : 20 millions mécanique; cycles de commutation à une charge de 3 A : 100 000 électrique; type de relais : contact fermé au travail)
Résistance courts-circuits non
Protection surcharges non
Etendue de mesure / plage de réglage
Liquides
Plage de réglage [cm/s] 3...300
Meilleure sensibilité [cm/s] 3...100
Milieu gazeux
Plage de réglage [cm/s] 200...3000
Meilleure sensibilité [cm/s] 200...800
Exactitude / déviations
Répétabilité [cm/s] 1...5
Remarque sur la répétabilité
pour l'eau 5...100 cm/s; 25 °C
Réglage usine
Dérive de la température [cm/s x 1/K] 0.1; (pour l'eau 5...100 cm/s; 10...70 °C)
Gradient de température [K/min] 300
Exactitude du seuil [cm/s] ± 2...± 10; (pour l'eau 5...100 cm/s; 25 °C; Réglage usine)
Hystérésis [cm/s] 2...5; (pour l'eau 5...100 cm/s; 25 °C; Réglage usine)
Temps de réponse
Temps de réponse [s] 1...10
Liquides
Temps de réponse [s] 1...10
Milieu gazeux
Temps de réponse [s] 1...10
Logiciel / programmation
Réglage du seuil de commutation bouton-poussoir
Conditions d'utilisation
Température ambiante [°C] -25...80
Indice de protection IP 67
Tests / homologations
CEM
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 rayonnement HF 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 parasites HF conduits par le câble 10 V
Tenue aux chocs
DIN IEC 68-2-27 50 g (11 ms)
Tenue aux vibrations
DIN EN 60068-2-6 20 g (55...2000 Hz)
Données mécaniques
Poids [g] 272,155
Matières inox (1.4301/304); PC; PBT GF20; EPDM/X
Matières en contact avec le fluide inox (1.4404 / 316L); Joint torique: FPM 8 x 1,5 gr 80° Shore A
Raccord process M18 x 1,5 taraudage
Afficheurs / éléments de service
Indication
Fonction 10 x LED, 3 couleurs
Raccordement électrique
Protection nécéssaire fusible miniature selon CEI60127-2 feuille 1; ≤ 5 A; instantané
Accessoires
Fourniture
Adaptateur: 1 x 1/2-14NPT, E40107
Remarques
Remarques
Recommandation Après un court-circuit, vérifier le bon fonctionnement de l'appareil !
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x 1/2"
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — U25222-00 — 22.09.2008 —
