  6. SV7150

SV7150

Débitmètre Vortex

SVM11XXXD0KG/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Détection fiable du débit et de la température du fluide
  • Sortie analogique linéarisée précise
  • Approprié pour l'eau et des fluides aqueux
  • Pour le montage dans des tuyaux
  • Haute précision de surveillance du débit et de la température
  • ce
Téléchargement
Technische Details
Caractéristiques du produit
Nombre des entrées et sorties Nombre des sorties analogiques: 1
Etendue de mesure
5...85 l/min 0,265...4,509 m/s
Raccord process taraudage G 1 DN20
Application
Caractéristique spécifique contacts dorés
Elément de mesure 1 x Pt 1000; (selon DIN EN 60751, classe B)
Application pour les applications industrielles
Montage raccordement au tuyau par adaptateur
Fluides eau; solutions glycolées; lubrifiants
Température du fluide [°C] -40...100
Pression d'éclatement min. [bar] 25
Tenue en pression [bar] 12
Remarque sur la tenue en pression
jusqu'à 40 °C
Données électriques
Tension d'alimentation [V] 8...33 DC
Résistance d'isolation min. [MΩ] 100; (500 V DC)
Classe de protection III
Retard à la disponibilité [s] < 2
Entrées/sorties
Nombre des entrées et sorties Nombre des sorties analogiques: 1
Sorties
Nombre total de sorties 1
Sortie signal signal analogique
Nombre des sorties analogiques 1
Sortie analogique (courant) [mA] 4...20; (eau: Q [l/min] = 5,313 x (I - 4 mA); eau-glycol: Q [l/min] = 5,313 x (I - 4 mA) - Qo voir illustration 2)
Charge maxi [Ω] < (Ub - 8 V) / 20 mA; Ub = 24 V: 800
Etendue de mesure / plage de réglage
Etendue de mesure
5...85 l/min 0,265...4,509 m/s
Surveillance de la température
Echauffement interne de la sonde de température 1 K/mW
Etendue de mesure [°C] -40...100
Exactitude / déviations
Surveillance du débit
Précision (dans la plage de mesure) Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: < 2 % MW; (eau)
Répétabilité 0,2; (% de la valeur finale)
Surveillance de la température
Précision [K] ± 0,3 ± 0,005 x T
Temps de réponse
Surveillance du débit
Temps de réponse [s] 0,5
Conditions d'utilisation
Température ambiante [°C] -15...85
Remarque sur la température ambiante
température du fluide > 0 °C: -30...85
Température de stockage [°C] -30...85
Indice de protection IP 65
Cavitation P(absolue) fuite / P(différence) > 5,5 pour éviter la cavitation
Tests / homologations
CEM
EN 61326-2-3
Tenue aux chocs
DIN EN 60068-2-27 30 g (11 ms)
Tenue aux vibrations
DIN EN 60068-2-6 avec l'eau / 10...61 Hz 1 mm
avec l'eau / 61...2000 Hz 2 g
MTTF [Années] 380
Directive relative aux équipements sous pression règles de l'art; utilisable pour des fluides du groupe 2; fluides du groupe 1 sur demande
Données mécaniques
Poids [g] 155
Matières PA 6T
Matières en contact avec le fluide ETFE; PA 6T; EPDM
Couple de serrage [Nm] 12
Raccord process taraudage G 1 DN20
Remarques
Remarques
MW = Valeur mesurée
MEW = valeur finale de l'étendue de mesure
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12; Contacts: doré
Diagrammes et courbes

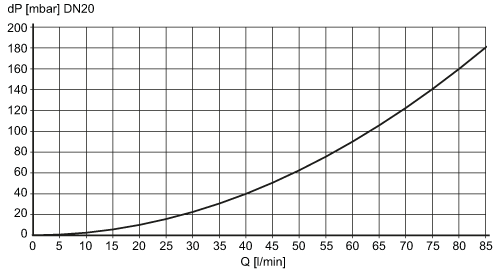

Perte de pression
dP Perte de pression
Q débit

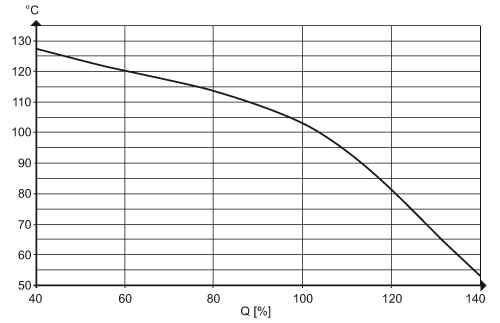

10 années de durée de vie minimum par rapport au débit et aux hautes températures du fluide

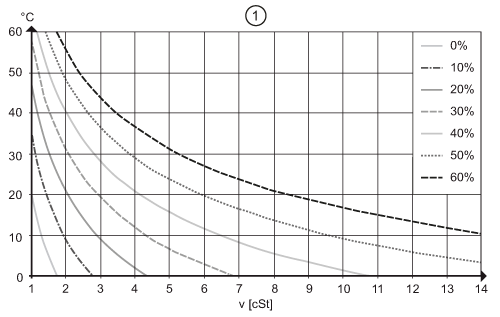

Détermination de la viscosité cinématique (v) des mélanges glycol-eau en fonction de la température

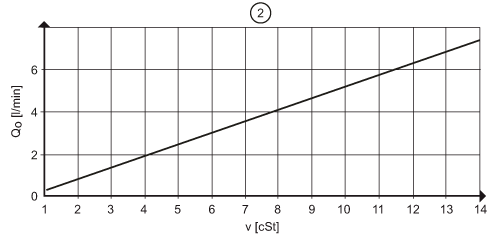

Détermination de la valeur de correction Qo pour des mélanges glycole-eau
v < 4 cSt exactitude 3 % MEW
4 < v < 14 cSt exactitude 4 % MEW

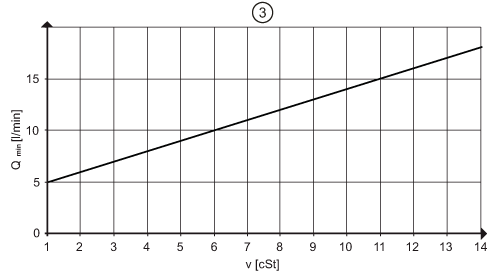

Seuil de réponse Q(min) en fonction de la viscosité cinématique
tenue en pression (bar)
