SM8004

Débitmètre électromagnétique

SMR11GGX50KG/US100

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Mesure précise du débit, de la consommation et de la température du fluide
  • Précision, répétabilité et dynamique de mesure élevées
  • Pour l'utilisation dans des circuits de refroidissement par eau
  • Avec deux sorties analogiques précises
  • Affichage LED à 4 digits bien visible
  • ce
  • eac
  • cul
  • crn
Téléchargement
Technische Details
Caractéristiques du produit
Nombre des entrées et sorties Nombre des sorties analogiques: 2
Etendue de mesure
0,2...100 l/min 0,1...26,4 gpm
Raccord process taraudage G 1 DN25 joint plat
Application
Caractéristique spécifique contacts dorés
Application pour les applications industrielles
Montage raccordement au tuyau par adaptateur
Fluides liquides conducteurs; eau; milieux aqueux
Remarque sur les fluides
conductivité: ≥ 20 µS/cm
viscosité: < 70 mm²/s (40 °C)
Température du fluide [°C] -10...70
Tenue en pression [bar] 16
PMSA pour des applications selon NEC [bar] 11,2
Données électriques
Tension d'alimentation [V] 20...30 DC; (selon EN 50178 TBTS/TBTP)
Consommation [mA] 120; (24 V)
Classe de protection III
Protection inversion de polarité oui
Retard à la disponibilité [s] 5
Entrées/sorties
Nombre des entrées et sorties Nombre des sorties analogiques: 2
Sorties
Nombre total de sorties 2
Sortie signal signal analogique
Nombre des sorties analogiques 2
Sortie analogique (courant) [mA] 4...20; (possibilité de mise à l'échelle)
Charge maxi [Ω] 500
Protection surcharges oui
Etendue de mesure / plage de réglage
Etendue de mesure
0,2...100 l/min 0,1...26,4 gpm
Plage d'affichage
-120...120 l/min -31,7...31,7 gpm
Résolution
0,1 l/min 0,05 gpm
Valeur minimum de la sortie analogique ASP
0...80 l/min 0...21,1 gpm
Valeur maximum de la sortie analogique AEP
20...100 l/min 5,3...26,4 gpm
En pas de
0,1 l/min 0,05 gpm
Surveillance de la température
Etendue de mesure [°C] -20...80
Résolution [°C] 0,2
Sortie analogique/valeur min [°C] -20...60
Sortie analogique/valeur max [°C] 0...80
En pas de [°C] 0,2
Exactitude / déviations
Surveillance du débit
Précision (dans la plage de mesure) ± (2 % MW + 0,5 % MEW)
Répétabilité ± 0,2% MEW
Surveillance de la température
Précision [K] ± 2,5 (Q > 1 l/min)
Temps de réponse
Surveillance du débit
Temps de réponse [s] 0,15; (dAP = 0, T19)
Amortissement sortie de commutation dAP [s] 0...3
Surveillance de la température
Temps de réponse dynamique T05 / T09 [s] T09 = 20 (Q > 1 l/min)
Conditions d'utilisation
Température ambiante [°C] -10...60
Température de stockage [°C] -25...80
Indice de protection IP 67
Tests / homologations
CEM
DIN EN 60947-5-9 500 V tension de tenue (V DC)
Tenue aux chocs
DIN IEC 68-2-27 20 g (11 ms)
Tenue aux vibrations
DIN IEC 68-2-6 5 g (10...2000 Hz)
MTTF [Années] 175
Directive relative aux équipements sous pression règles de l'art; utilisable pour des fluides du groupe 2; fluides du groupe 1 sur demande
Données mécaniques
Poids [g] 618,5
Matières inox (1.4404 / 316L); PBT GF20; PC; FKM; TPE
Matières en contact avec le fluide inox (1.4404 / 316L); PEEK; FKM
Raccord process taraudage G 1 DN25 joint plat
Afficheurs / éléments de service
Indication
Unité d'affichage 6 x LED, vert (l/min, m³/h, gpm, gph, °C, °F)
valeurs mesurées affichage alphanumérique, 4 digits
programmation affichage alphanumérique, 4 digits
Unité d'affichage l/min; m³/h; gpm; gph; °C; °F
Remarques
Remarques
MW = Valeur mesurée
MEW = valeur finale de l'étendue de mesure
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12; Contacts: doré
Diagrammes et courbes

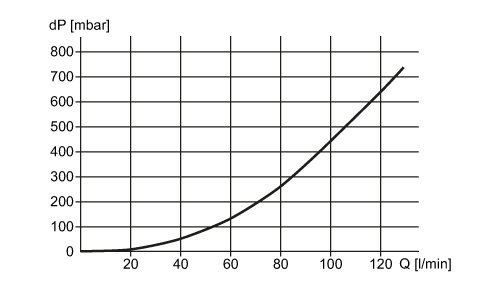

Perte de pression
dP Perte de pression
Q débit
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — SM8004-02 — 12.08.2015 —
