| Caractéristiques du produit |
| Nombre des entrées et sorties |
Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1 |
| Etendue de mesure |
| 3...792 gph |
0,06...13,2 gpm |
|
| Raccord process |
taraudage 3/4" NPT DN20 |
| Application |
| Caractéristique spécifique |
contacts dorés |
| Application |
Fonction totalisateur; pour les applications industrielles |
| Fluides |
liquides conducteurs; eau; milieux aqueux |
| Remarque sur les fluides |
| conductivité: ≥ 20 µS/cm |
| viscosité: < 70 mm²/s (40 °C) |
|
| Température du fluide [°F] |
14...158 |
| Tenue en pression [bar] |
16 |
| Tenue en pression [psi] |
232 |
| PMSA pour des applications selon NEC [bar] |
11,2 |
| Données électriques |
| Tension d'alimentation [V] |
18...30 DC; (selon EN 50178 TBTS/TBTP) |
| Consommation [mA] |
95; ((24 )) |
| Classe de protection |
III |
| Protection inversion de polarité |
oui |
| Retard à la disponibilité [s] |
5 |
| Entrées/sorties |
| Nombre des entrées et sorties |
Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1 |
| Entrées |
| Entrées |
remise à zéro du compteur |
| Sorties |
| Nombre total de sorties |
2 |
| Sortie signal |
signal de commutation; signal analogique; signal d'impulsion; IO-Link; (configurable) |
| Technologie |
PNP/NPN |
| Nombre des sorties TOR |
2 |
| Fonction de sortie |
normalement ouvert / fermé; (paramétrage) |
| Chute de tension max. sortie de commutation DC [V] |
2 |
| Courant de sortie (au maintien) de la sortie de commutation DC [mA] |
200 |
| Nombre des sorties analogiques |
1 |
| Sortie analogique (courant) [mA] |
4...20; (possibilité de mise à l'échelle) |
| Charge maxi [Ω] |
500 |
| Sortie analogique (tension) [V] |
0...10; (possibilité de mise à l'échelle) |
| Résistance de charge min. [Ω] |
2000 |
| Sortie d'impulsions |
valeur du compteur volumétrique |
| Protection courts-circuits |
oui |
| Version protection courts-circuits |
pulsé |
| Protection surcharges |
oui |
| Etendue de mesure / plage de réglage |
| Etendue de mesure |
| 3...792 gph |
0,06...13,2 gpm |
|
| Plage d'affichage |
| -951...951 gph |
-15,84...15,84 gpm |
|
| Résolution |
|
| Point de consigne haut SP |
| 7...792 gph |
0,12...13,2 gpm |
|
| Point de consigne bas rP |
| 3...788 gph |
0,06...13,14 gpm |
|
| Valeur minimum de la sortie analogique ASP |
|
| Valeur maximum de la sortie analogique AEP |
| 156...792 gph |
2,6...13,2 gpm |
|
| En pas de |
|
| Surveillance du débit |
| Valeur de l'impulsion |
0,01...99 990 000 gal |
| Durée d'impulsions [s] |
0,005...2 |
| Surveillance de la température |
| Etendue de mesure [°F] |
-4...176 |
| Résolution [°F] |
0,5 |
| Point de consigne haut SP [°F] |
-2,5...176 |
| Point de consigne bas rP [°F] |
-3,5...175 |
| Sortie analogique/valeur min [°F] |
-4...140,5 |
| Sortie analogique/valeur max [°F] |
31,5...176 |
| En pas de [°F] |
0,5 |
| Exactitude / déviations |
| Surveillance du débit |
| Précision (dans la plage de mesure) |
± (0,8 % MW + 0,5 % MEW) |
| Répétabilité |
± 0,2% MEW |
| Surveillance de la température |
| Précision [K] |
± 4,5 (Q > 0,26 gpm) |
| Temps de réponse |
| Surveillance du débit |
| Temps de réponse [s] |
0,15; (dAP = 0, T19) |
| Temporisation réglable dS, dr [s] |
0...50 |
| Amortissement sortie de commutation dAP [s] |
0...5 |
| Surveillance de la température |
| Temps de réponse dynamique T05 / T09 [s] |
T09 = 20 (Q > 0,26 gpm) |
| Logiciel / programmation |
| Possibilités de paramétrage |
Surveillance du débit; compteur totalisateur; Compteurs afficheurs avec présélection; Surveillance de la température; hystérésis / fenêtre; normalement ouvert / fermé; logique de commutation; sortie courant/tension/impulsion; Temporisation de démarrage; L'affichage peut être désactivé; Unité d'affichage |
| Interfaces |
| Interface de communication |
IO-Link |
| Type de transmission |
COM2 (38,4 kBaud) |
| Révision IO-Link |
1.1 |
| Standard SDCI |
IEC 61131-9 |
| Profils |
Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| Mode SIO |
oui |
| Type de port maître requis |
A |
| Données process analogiques |
3 |
| Données process TOR |
2 |
| Temps de cycle de process min. [ms] |
5 |
| DeviceID supportés |
| Mode de fonctionnement |
DeviceID |
| par défaut |
573 |
|
| Conditions d'utilisation |
| Température ambiante [°F] |
14...140 |
| Température de stockage [°F] |
-13...176 |
| Indice de protection |
IP 67 |
| Tests / homologations |
| CEM |
|
| Tenue aux chocs |
| DIN EN 60068-2-27 |
20 g (11 ms) |
|
| Tenue aux vibrations |
| DIN EN 60068-2-6 |
5 g (10...2000 Hz) |
|
| MTTF [Années] |
145 |
| Directive relative aux équipements sous pression |
règles de l'art; utilisable pour des fluides du groupe 2; fluides du groupe 1 sur demande |
| Données mécaniques |
| Poids [g] |
588,5 |
| Matières |
inox (1.4404 / 316L); PBT GF20; PC; FKM; TPE |
| Matières en contact avec le fluide |
inox (1.4404 / 316L); PEEK; FKM |
| Raccord process |
taraudage 3/4" NPT DN20 |
| Afficheurs / éléments de service |
| Indication |
| Unité d'affichage |
6 x LED, vert (gpm, gph, gal, °F, 10³, 1000 x 10³) |
| état de commutation |
2 x LED, jaune |
| valeurs mesurées |
affichage alphanumérique, 4 digits |
| programmation |
affichage alphanumérique, 4 digits |
|
| Remarques |
| Remarques |
| MW = Valeur mesurée |
| MEW = valeur finale de l'étendue de mesure |
|
| Unité d'emballage |
1 pièces |
| Raccordement électrique |
| Raccordement |
Connecteur: 1 x M12; Contacts: doré |
| Diagrammes et courbes |

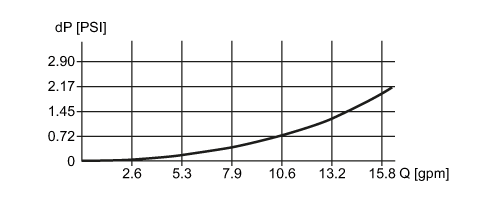

| Perte de pression |
|
dP
|
Perte de pression |
|
Q
|
débit |
|
